| Номер в госреестре | 73699-18 |
| Наименование СИ | Счетчики аэрозольных частиц |
| Обозначение типа СИ | MetOne мод. 6000, 6000P, 7000 |
| Изготовитель | "Beckman Coulter, Inc.", США; завод-изготовитель Фирма "Hach Company", США |
| Год регистрации | 2018 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики аэрозольных частиц MetOne моделей 6000, 6000P, 7000 (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе и неагрессивных газах.
Принцип действия счётчиков - оптический и основан на регистрации рассеянного оптического излучения аэрозольными частицами. Луч, формируемый источником излучения, попадает в кювету, где рассеивается находящимися на его траектории частицами. Рассеянное излучение регистрируется с помощью фотодетектора. Изменение интегральной интенсивности рассеянного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц вычисляется с помощью специализированного программного обеспечения как отношение количества зарегистрированных частиц к прокачанному через кювету объёму воздушной пробы.
Конструктивно счётчики выполнены в едином блоке. Прокачка анализируемой пробы в моделях 6000 и 7000 осуществляется с помощью внешнего источника вакуума (насоса), 6000P -с помощью встроенного насоса.
Счётчики выпускаются в виде трёх моделей и нескольких исполнений, отличающихся диапазонами измерений и техническими характеристиками:
- модель 6000: исполнения 6003, 6005, 6013, 6015;
- модель 6000Р: исполнение 6015Р;
- модель 7000: исполнения 7005, 7015.
Исполнения счётчиков обеспечивают возможность регистрации размеров частиц по различным каналам. Наименования моделей могут содержать замещающие и (или) дополнительные цифровые и (или) буквенные символы.
Управление счётчиками и получение результатов измерений осуществляется с помощью персонального компьютера со специализированным программным обеспечением посредством различных интерфейсов связи: USB, Ethernet, RS-232, RS-485. Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров частиц.

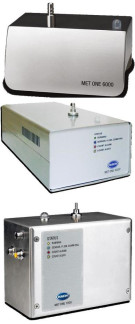

Общий вид счётчиков и места нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена.
Места нанесения
а) модель 6000 б) модель 6000P в) модель 7000
Рисунок 1 - Общий вид счётчиков
Счётчики имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования счётчика, выполнения измерений, хранения результатов измерений; автономное ПО - сбора, обработки, отображения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | MetOne | MetOneSetupUtility |
| Номер версии (идентификационный номер) ПО | не ниже 200 | не ниже 2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны показаний счётной концентрации аэрозольных частиц, частиц/дм3 - модель 6000: исполнения 6003, 6005 - модель 6000: исполнения 6013, 6015 - модель 6000Р: исполнение 6015P - модель 7000: исполнение 7005 - модель 7000: исполнение 7015 | от 0 до 1,4^ 105 от 0 до 2-104 от 0 до 2-104 от 0 до 1,4^ 105 от 0 до 2-104 |
| Диапазоны измерений счётной концентрации аэрозольных частиц, частиц/дм3 - модель 6000: исполнения 6003, 6005 - модель 6000: исполнения 6013, 6015 - модель 6000Р: исполнение 6015P - модель 7000: исполнение 7005 - модель 7000: исполнение 7015 | от 10 до 1,4405 от 10 до 2-104 от 10 до 2-104 от 10 до 1,4405 от 10 до 2-104 |
| Пределы допускаемой относительной погрешности, % | ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный объёмный расход пробы, дм3/мин - модель 6000: исполнения 6003, 6005 - модель 7000: исполнение 7005 - модель 6000: исполнения 6013, 6015 - модель 6000Р: исполнение 6015Р - модель 7000: исполнение 7015 | 2,83±0,14 2,83±0,14 28,3±1,4 28,3±1,4 28,3±1,4 |
| Параметры электрического питания: - модель 6000: - от сети постоянного тока, В - модели 6000P и 7000 (в зависимости от модуля питания): - от сети постоянного тока, В - от сети переменного тока частотой (50±1) Гц, В | от 9 до 28 24,0±2,4 230±23 |
| Потребляемая мощность, В-А, не более | 100 |
| 1 | 2 |
| Габаритные размеры, мм, не более - модель 6000 | |
| - высота | 121 |
| - ширина | 136 |
| - длина | 89 |
| - модель 6000P | |
| - высота | 318 |
| - ширина | 172 |
| - длина | 114 |
| - модель 7000 | |
| - высота | 160 |
| - ширина | 125 |
| - длина | 229 |
| Масса, кг, не более | |
| - модель 6000 | 0,8 |
| - модель 6000Р | 4,6 |
| - модель 7000 | 4,0 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность окружающего воздуха, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 10000 |
наносится на корпус счётчика с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность счётчиков
| Наименование | Обозначение | Количество |
| Счётчик аэрозольных частиц MetOne 1) | - | 1 шт. |
| Комплект принадлежностей 2) | - | 1 комп. |
| Комплект эксплуатационной документации 2) | - | 1 комп. |
| Автономное ПО «MetOneSetupUtility» | - | 1 экз. |
| Методика поверки | МП 242-2264-2018 | 1 экз. |
| 1) Счётчики могут поставляться в комплекте с дополнительными устройствами. 2) Комплекты принадлежностей и эксплуатационной документации согласовываются при заказе. | ||
осуществляется по документу МП 242-2264-2018 «ГСИ. Счётчики аэрозольных частиц MetOne моделей 6000, 6000Р, 7000. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 27 сентября 2018 г.
Основные средства поверки:
- рабочий эталон единицы счётной концентрации аэрозольных частиц с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная
поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на корпус счётчика и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов Техническая документация изготовителя
