Анализаторы источников сигналов с СВЧ преобразователями частоты E5052A/B, Е5052А/В (анализаторы) E5053A (преобразователи), 73702-18

Анализаторы источников сигналов E5052A/B, Е5052А/В с СВЧ преобразователями частоты E5053A (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик, фазовых шумов, временных характеристик перестройки сигналов по частоте и фазе, параметров спектра радиотехнических сигналов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	73702-18
Наименование СИ	Анализаторы источников сигналов с СВЧ преобразователями частоты
Обозначение типа СИ	E5052A/B, Е5052А/В (анализаторы) E5053A (преобразователи)
Изготовитель	Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации	2018
Срок свидетельства	25.12.2024
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия анализаторов основан на синхронном параллельном двухканальном приеме и преобразовании частоты с последующей параллельной оцифровкой сигналов двумя синхронными аналогово-цифровыми преобразователями (АЦП) с блоком цифровой обработки (БЦО). Измерения и дальнейшая обработка информации осуществляются программным путем на базе вычислительной платформы x86.

Конструктивно анализаторы E5052A/B выполнены в виде моноблока на базе персонального компьютера, объединяющего в своем составе высокочастотную, низкочастотную части, два АЦП с БЦО, два регулируемых источника питания постоянного тока. СВЧ преобразователи частоты E5053A выполнены в виде внешнего блока с набором интерфейсов и разъемов для присоединения к анализаторам.

В анализаторе организован интерактивный способ взаимодействия с пользователем на базе операционной системы Microsoft Windows XP Professional SP2 при задании режимов работы и отображения измерительной информации.

Результаты измерений отображаются на встроенном дисплее с разрешением 1024 x 768 элементов (SVGA) с возможностью одновременного отображения до 12 диаграмм измеряемых параметров. Имеются разъемы подключения клавиатуры PS/2, манипулятора мышь PS/2, наушников (jack 3,5 10 Ом), интерфейсов IEEE-488.2, RS 232, LPT, USB A, USB B (USBTMC), LAN, 24 Bit I/O, внешнего VGA монитора. Предусмотрена возможность сохранения данных измерений на внутреннем жестком диске, а также с использованием интерфейсов. Управление анализатором может осуществляться с персонального компьютера, органов управления анализатора, а также сенсорного дисплея.

Анализаторы выпускаются в четырех модификациях, отличающихся диапазоном рабочих частот и видом дисковода: анализаторы Е5052А и Е5052В (Е5052А/В ) имеют диапазон рабочих частот от 10 МГц до 7 ГГц; анализаторы Е5052А с СВЧ преобразователями частоты E5053A и анализаторы Е5052В с СВЧ преобразователями частоты E5053A имеют диапазон рабочих частот от 10 МГц до 26,5 ГГц; анализаторы E5052A оснащены дисководом гибких дисков (FDD), анализаторы E5052B оснащены съемным жестким диском (HDD).

При оформлении внешнего вида источников сигналов E5052A/B и анализаторов Е5052А/В с СВЧ преобразователями частоты E5053A могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Общий вид анализаторов с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа представлены на рисунках 1, 2.

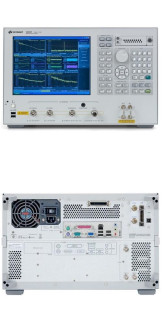

Рисунок 1 - Анализаторы источников сигналов E5052A/B, вид спереди

Знак утверждения типа

Программное обеспечение

Программное обеспечение (ПО) анализаторов представляет собой специализированное ПО компании «Keysight Technologies».

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Е5052В Firmware
Номер версии (идентификационный номер) ПО	не ниже 3.32
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристик		Значения
Частота опорного генератора, МГц		10
Пределы допускаемой относительной погрешности установки частоты опорного генератора (d Ог )1)		±1,810-7
Диапазон рабочих частот в режиме измерения фазовых шумов, МГц: E5052A/B E5052A/B с СВЧ преобразователем частоты E5053A		от 10 до 7000 от 10 до 26500
КСВН входа, в диапазонах частот, не более:
E5052A/B	от 10 до 30 МГц включ. св. 30 МГц до 2 ГГц включ. св. 2 до 4 ГГц включ. св. 4 до 7 ГГц	,6 ,2 ,3 ,5
E5052A/B с СВЧ пре-образовате-лем частоты E5053A	от 10 до 30 МГц включ. св. 30 МГц до 2 ГГц включ. св. 2 до 3 ГГц включ. св. 3 до 7 ГГц включ. св. 7 до 18 ГГц включ. св. 18 до 26,5 ГГц	1,6 1,2 1,3 1,5 1,8 2,0
Диапазон значений ослабления входного аттенюатора, дБ		от 0 до 35
Шаг изменения ослабления входного аттенюатора, дБ		5
Диапазон отстройки от несущих частот в узкополосном режиме, в диапазонах несущих частот (1нес)2), Гц:
E5052A/B	от 10 МГц до 1 ГГц включ.	от 1 до 0,1Гнес
	св. 1 до 7 ГГц	от 1 до 1-108
E5052A/B с конвертором E5053A	от 10 МГц до 1 ГГц включ.	от 1 до 0,1Гнес
	св. 1 до 26,5 ГГц	от 1 до 4-107

Наименование характеристик		Значения
Диапазон отстройки от несущих частот в широкополосном режиме, в диапазонах несущих частот (fHec), Гц:
E5052A/B	от 250 до 400 МГц включ.	от 1 Гц до 0,1^нес
	св. 400 МГц до 7 ГГц	от 1 до 4107
E5052A/B с СВЧ преобразователем частоты E5053A	от 250 до 400 МГц включ.	от 1 Гц до 0,1^нес
	св. 400 МГц до 26,5 ГГц	от 1 до 4107
Пределы допускаемой абсолютной погрешности измерений фазового шума, в диапазонах отстроек от несущей, дБ:
от 1 до 100 Гц включ.		±4
св. 100 Гц до 1 кГц включ.		±3
св. 1 кГц до 40 МГц включ.		±2
св. 40 до 100 МГц		±3
Уровень характеристической чувствительности к фазовому шуму, дБн/Гц3), не более		см. таблицы 3, 4
Повышение уровня характеристической чувствительности к фазовому шуму автокорреляционной обработкой, во всем диапазоне рабочих частот и отстроек, дБ, не менее		см. таблицу 5
Диапазон рабочих частот в режиме анализатора спектра, МГц:
E5052A/B		от 10 до 7000
E5052A/B с СВЧ преобразователем частоты E5053A		от 10 до 26500
Диапазон перестройки полосы обзора, Гц		от 10 Гц до 15106
Диапазон перестройки фильтров полосы пропускания, кГц		от 0,00153 до 400
Неравномерность АЧХ в режиме анализатора спектра при ослаблении аттенюатора 10 дБ в диапазоне частот, дБ:
E5052A/B	от 10 МГц до 7 ГГц	±2
E5052A/B с СВЧ преобразователем частоты E5053A	от 10 МГц до 3 ГГц включ.	±2
	св. 3 до 26,5 ГГц	±4
Разрешающая способность по частоте, Гц		10; 1 103; 6,4 104
Пределы допускаемой абсолютной погрешности измерений частоты, Гц		± 5 • f 4) — иОГ Jc
Диапазон измерений уровня мощности входного синусоидального сигнала, в диапазоне частот, дБм5):
E5052A/B	от 10 до 30 МГц включ.	от -15 до +20
	св. 30 МГц до 7 ГГц	от -20 до +20
E5052A/B с СВЧ преобразователем частоты E5053A	от 10 МГц до 3 ГГц включ.	от -15 до +20
	св. 3 до 10 ГГц включ.	от -30 до +10
	св. 10 до 26,5 ГГц	от -20 до +5

	Наименование характеристик	Значения характеристик
Пределы допускаемой абсолютной погрешности измерений уровня мощно
сти входного синусоидального сигнала, в диапазоне частот, дБ:
E5052A/B	от 10 МГц до 7 ГГц	±1
E5052A/B	от 10 МГц до 3 ГГц включ.	±1
с СВЧ пре	св.3 до 10 ГГц включ.	±3
образовате	св. 10 до 26,5 ГГц
лем частоты E5053A		±4
Диапазон установки питающего напряжения, В		от 0 до 16
Шаг установки питающего напряжения, В		0,001
Пределы допускаемой абсолютной погрешности установки питающего на-		±(0,002Vs6) +
пряжения, В		0,002)
Диапазон установки управляющего напряжения, В		от -15 до +35
Шаг установки управляющего напряжения, В		0,0001
Пределы допускаемой абсолютной погрешности установки управляющего
напряжения, в диапазоне напряжений, В
от -15 до 0 В включ.		± (0,001(Vc7) +15) + +0,005)
св. 0 до +35 В		± (0,001Vc + 0,002)
1) 5 ОГ - относительная погрешность установки частоты опорного генератора;
)/нес - значение несущей частоты, Гц;
’ дБн/Гц	-мощность излучения на частоте несущей;
fc - значение измеряемой частоты, Гц;
5) дБм - дБ относительно 1 мВт;
6) VS - значение питающего напряжения, В;
7) VC - значение управляющего напряжения, В.

Таблица 3 - Уровень характеристической чувствительности к фазовому шуму анализаторов E5052A/B, дБн/Гц1)_

Частота несущей	Отстройка от несущей
Частота несущей	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	40 МГц	100 МГц
10 МГц	-94	-125	-140	-148	-156	-166	-168	-	-	-
100 МГц	-74	-105	-130	-147	-156	-163	-168	-170	-	-
1 ГГц	-54	-85	-110	-128	-137	-144	-160	-170	-168	-169
3 ГГц	-44	-75	-100	-118	-127	-133	-149	-163	-164	-165
7 ГГц	-37	-68	-93	-111	-120	-127	-143	-157	-158	-159
1) дБн/Гц -мощность излучения на частоте несущей.

4 - Уровень характеристической чувствительности к фазовому шуму при подключе-преобразователя частоты E5053A, дБн/Гц1)

Частота несущей	Отстройка от несущей
Частота несущей	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	40 МГц	100 МГц
3 ГГц	-39	-70	-90	-110	-116	-113	-127	-140	-140	-
6 ГГц	-35	-73	-85	-104	-110	-109	-123	-140	-140	-
10 ГГц	-31	-67	-80	-100	-103	-102	-119	-140	-140	-
18 ГГц	-29	-63	-75	-94	-97	-98	-115	-137	-137	-
26,5 ГГц	-25	-60	-70	-90	-93	-94	-110	-130	-130	-
1) дБн/Гц -мощность излучения на частоте несущей.

Таблица 5 - Повышение уровня характеристической чувствительности к фазовому шуму автокорреляционной обработкой

Число итераций	10	100	1000	10000
Повышение чувствительности, дБ	5	10	15	20

Таблица 6 - Основные технические характеристики

Наименование характеристик	Значения
Габаритные размеры, мм, не более:
E5052A/B
- длина	494
- высота	426
- ширина	279
СВЧ преобразователь частоты E5053A
- длина	504
- высота	426
- ширина	146
Масса, кг, не более:
E5052A/B	24,5
СВЧ преобразователь частоты E5053A	11
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, В А, не более:
E5052A/B	500
СВЧ преобразователь частоты E5053A	120
Условия эксплуатации:
-температура окружающего воздуха, °С	от 15 до 35
- относительная влажность воздуха при температуре 20 °С, %	до 80
- атмосферное давление, мм рт. ст.	от 630 до 800

Знак утверждения типа

наносится в верхнем правом углу руководства по эксплуатации анализаторов типографским или компьютерным способом и на переднюю панель анализатора в виде наклейки.

Таблица 7 - Комплектность анализаторов
Наименование	Обозначение	Количество
Анализаторы источников сигналов Е5052А или Е5052В, или Е5052А с СВЧ преобразователями частоты E5053A, или Е5052В с СВЧ преобразователями частоты E5053 A		1 *
Кабель питания		1
Руководство по эксплуатации		1
Паспорт		1
Методика поверки	651-18-060 МП	1
* - модель анализатора определяется заказом

Поверка

осуществляется по документу 651-18-060 МП «Инструкция. Анализаторы источников сигналов E5052A/B, Е5052А/В с СВЧ преобразователями частоты E5053A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» «25» октября 2018 г.

Основные средства поверки:

- стандарт частоты и времени рубидиевый Ч1-1016, регистрационный № 35376-13 в Федеральном информационном фонде;

- измеритель модуля коэффициента передачи и отражения Р2М-18, регистрационный № 52797-13 в Федеральном информационном фонде;

- векторный анализатор цепей Agilent PNA E8364B, регистрационный № 37176-08 в Федеральном информационном фонде;

- синтезатор частот Г7-15 с блоками Я7-92, Я7-93, регистрационный № 5176-75 в Федеральном информационном;

- частотомер электронно-счетный Ч3-66, регистрационный № 9273-85 в Федеральном информационном фонде;

- преобразователь частоты Ч5-13, регистрационный № 3440-73 в Федеральном информационном фонде;

- вольтметр напряжения переменного тока ВК3-78, регистрационный № 34920-07 в Федеральном информационном фонде;

- ваттметр поглощаемой мощности М3-22А, регистрационный № 8749-82 в Федеральном информационном фонде, в комплекте с головками термисторными М5-44.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
