| Номер в госреестре | 73703-18 |
| Наименование СИ | Датчики горючих и токсичных газов, кислорода и диоксида углерода |
| Обозначение типа СИ | ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387 |
| Изготовитель | ООО "Промышленные технологии", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387 предназначены для измерений объемной доли вредных, горючих газов, кислорода и диоксида углерода в газовых средах.
Принцип действия датчика определяется входящим в его состав первичным измерительным преобразователем (сенсором):
- термокаталитический (TX6383, TX6386, TX6387), основанный на эффекте изменения сопротивления каталитически активного чувствительного элемента сенсора вследствие окисления на нем молекул горючего газа кислородом воздуха;
- оптический инфракрасный недисперсионный (TX6363), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;
- электрохимический (TX6373, TX6373.84), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом.
Способ отбора пробы - диффузионный.
Конструктивно датчики выполнены одноблочными (возможно исполнение с выносным сенсором), материал корпуса композит на основе поликарбоната и нержавеющей стали для моделей TX6363, TX6373, TX6383, TX6386, нержавеющая сталь для TX6387. Датчики моделей TX6373, TX6383 и TX6386 могут комплектоваться выносным первичным измерительным преобразователем по дополнительному заказному коду «.84», указываемому после указания модели: TX6373.84, TX6383.84 и TX6386.84.
Датчики обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемого компонента;
- отображение результатов измерений на встроенном дисплее (жидкокристаллическом для TX6363, TX6373, TX6383, светодиодном повышенной яркости для TX6386, TX6387);
- формирование унифицированного выходного аналогового сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц - в зависимости от модели и исполнения, кроме TX6386 и TX6387);
- формирование выходного релейного сигнала (для TX6386 и TX6387).
- диагностику состояния датчика.

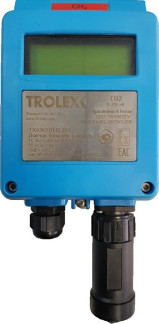

Общий вид датчиков и схема пломбирования корпуса от несанкционированного доступа представлены на рисунке 1.
Датчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в газовых средах.
Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента и обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);
- отображение результатов измерений на встроенном дисплее;
- формирование выходных аналогового и релейного (в зависимости от модели) сигналов;
- настройку нулевых показаний и чувствительности датчиков;
- диагностику аппаратной части датчика и целостности встроенного ПО.
Встроенное ПО датчиков реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;
2) вычисление значений выходных сигналов.
ПО датчиков TX6386, TX6387 идентифицируется при включении питания посредством вывода на дисплей номера версии. ПО датчиков TX6363, TX6373, TX6383 указано на наклейке на микропроцессоре платы и модуля сенсора.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014: «низкий» для ТХ6363, ТХ6373, ТХ6383, «высокий» для ТХ6386, ТХ6387.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | ||||||||
| ТХ6363 | ТХ6373 | ТХ6383 | ТХ6386/ТХ6387 | ||||||
| Идентификационное наименование ПО | FW display, хх 1) | Gas head 1) хх 7 | FW display, хх 1) | FW module, 1) хх 7 | FW out put | FW display, хх 1) | FW module, 1) хх 7 | FW output | Methane Monitor IECEX |
| Номер версии (идентификационный номер) ПО 2) | V1.0 | V1.5 | V1.9 | V1.4 | V1.5 | V1.7 | V1.6 | V1.4 | V1.08 |
| 1) Символы «хх» в обозначении номера версии встроенного ПО - диапазон измерений и химическая формула определяемого компонента. 2) Номер версии ПО должен быть не ниже указанного в таблице. | |||||||||
Таблица 2 - Основные метрологические характеристики датчиков
| Модель датчика | Опре-деляе-мый компонент/пр инцип измерений 1) | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 2) погрешности (абсолютной, приведенной 3) или относительной) | Предел допускаемого времени установления выходного сигнала, с | Цена деления наименьшего разряда дисплея |
| TX6386, TX6387 | СН4/ТХ | от 0 до 4 % | от 0 до 2,5 % | ±0,1 % (об. д.) | 15 (T0,63) 20 (T0,9) | 0,01 % |
| TX6363 | СН4/И К | от 0 до 5 % | от 0 до 2 % включ. св. 2 до 5 % | ±0,1 % (об. д.) ±5 % отн. | 15 (T0,63) | 0,01 % |
| от 0 до 100 % | от 0 до 60 % включ. св. 60 до 100 % | ±3 % (об.д.) ±5 % отн. | 20 (T0,63) | 0,1 % | ||
| СО2/И К | от 0 до 2 % | от 0 до 2 % | ±10 % прив. | 20 (T0,63) | 0,01 % | |
| от 0 до 5 % | от 0 до 5 % | ±10 % прив. | 20 (T0.63) | 0,01 % | ||
| TX6373 | СО/ЭХ | от 0 до 50 млн-1 от 0 до 250 млн-1 от 0 до 500 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 50 млн-1 св. 20 до 250 млн-1 св. 20 до 500 млн-1 | ±15 % прив. ±15 % отн. ±15 % отн. ±15 % отн. | 20 (T0,63) | 0,1 млн-1 |
| Н2Б/ЭХ 4) | от 0 до 50 млн-1 | от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 | ±20 % прив. ±20 % отн. | 20 (T0,63) | 0,1 млн-1 | |
| БО2/ЭХ 4) | от 0 до 20 млн-1 | от 0 до 5 млн-1 св. 5 до 20 млн-1 | ±20 % прив. ±20 % отн. | 20 (T0,63) | 0,1 млн-1 | |
| NOa/Э Х | от 0 до 20 млн-1 | от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 | ±20 % прив. ±20 % отн. | 20 (T0,63) | 0,1 млн-1 | |
| С12/ЭХ4 ) | от 0 до 10 млн-1 | от 0 до 1 млн-1 включ. св. 1 до 10 млн-1 | ±20 % прив. ±20 % отн. | 20 (T0,63) | 0,1 млн-1 | |
| О2/ЭХ | от 0 до 25 % | от 0 до 5 % включ. св. 5 до 25 % | ±4 % прив. ±4 % отн. | 30 (T0,63) | 0,1 % | |
| NO/ЭХ 4) | от 0 до 100 млн-1 | от 0 до 10 млн-1 включ. св. 10 до 100 млн-1 | ±20 % прив. ±20 % отн. | 20 (T0,63) | 0,1 млн-1 | |
| Н2/ЭХ | от 0 до 1000 -1 млн | от 0 до 1000 млн-1 | ±10 % прив. | 70 (T0,63) | -1 1 млн | |
| TX6383 | СН4/ТХ | от 0 до 4,0 % | от 0 до 2,5 % | ±0,1 % (об.д.) | 15 (T0,63) | 0,01 % |
| от 0 до 5,0 % | от 0 до 2,5 % | ±0,1 % (об.д.) | 15 (T0,63) | 0,01 % |
| Модель датчика | Опре- деляе- мый ком понент /прин цип изме рений 1) | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 2) погрешности (абсолютной, приведенной 3) или относительной) | Предел допускаемого времени установления выходного сигнала, с | Цена деления наимень шего разряда дисплея |
| TX6383 | СН4/Т Х | от 0 до 100 % НКПР 5) | от 0 до 50 % НКПР | ±4 % НКПР | 15 (Tq,63> | 1 % НКПР |
| 1) В таблице приняты следующие обозначения принципов измерений: ТХ - термохимический, ИК - инфракрасный, ЭХ - электрохимический. 2) В нормальных условиях измерений. 3) Нормирующее значение - верхний предел соответствующего поддиапазона (диапазона) измерений. 4) Не может быть применен для контроля предельно-допустимых концентраций определяемого компонента в воздухе рабочей зоны, применяется для контроля аварийных ситуаций. 5) Значение НКПР в соответствии с ГОСТ 30852.19-2002. | ||||||
Таблица 3 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности датчиков с электрохимическими сенсорами, предназначенным для контроля предельно допус
тимых концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоц-
| развития РФ № 1034н от 09.09.1 | П г.) | ||
| Определяемый компонент/тип сенсора | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности | |
| приведенной, % | относительной, % | ||
| CO/ЭХ 1) | от 0 до 20 млн-1 включ. | ±25 | - |
| св. 20 до 50 млн-1 | - | ±25 | |
| св. 20 до 250 млн-1 | - | ±25 | |
| св. 20 до 500 млн-1 | - | ±25 | |
| Ш2/ЭХ 2) | от 0 до 1 млн-1 | ±20 | - |
| св. 1 до 20 млн-1 | - | ±20 | |
| ускаемой погрешности установлены в условиях эксплуатации: (ей среды от -10 до +40 oC; ть от 0 до 95 %; эт 90 до 110 кПа; [енты (перечень согласно таблице 2) не более 0,5-ПДК. ускаемой погрешности установлены в условиях эксплуатации: (ей среды от +15 до +25 oC; ть от 30 до 80 %; от 98 до 104,6 кПа; [енты (перечень согласно таблице 2) не более 0,5-ПДК. | |||
| 1) Значения пределов доп - температура окружающ - относительная влажнос - атмосферное давление - сопутствующие компон 2) Значения пределов доп - температура окружающ - относительная влажнос - атмосферное давление - сопутствующие компон | |||
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала датчиков, в долях от предела допускаемой основной погрешности: - TX6363 - TX6373, TX6383, TX6386, TX6387 | 0,3 0,5 |
| Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 oC в пределах условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности: - TX6363 - TX6373 - TX6383, TX6386, TX6387 | ±0,5 ±1,0 ±1,0 |
| Пределы допускаемой дополнительной погрешности датчиков от изменения влажности среды в условиях эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности | ±0,5 |
| Время прогрева датчиков, мин, не более - TX6363 - TX6373 - TX6383, TX6386, TX6387 | 10 10 5 |
| Пределы допускаемого изменения выходного сигнала датчика за 30 суток непрерывной работы, в долях от предела допускаемой основной погрешности: - TX6363 - TX6373 - TX6383, TX6386, TX6387 | ±0,5 ±1,0 ±1,0 |
| Диапазон задания порогов срабатывания сигнализации (для TX6386, TX6387), объемная доля определяемого компонента, % | от 0,5 до 2,5 |
| Предел допускаемой погрешности срабатывания сигнализации (для TX6386, TX6387): - объемная доля определяемого компонента, % - довзрывоопасная концентрация определяемого компонента, % НКПР | ±0,1 ±1 |
| Нормальные условия измерений: - диапазон температуры окружающей среды, C - диапазон относительной влажности окружающей среды при температуре +25 oC, % - диапазон атмосферного давления, кПа - содержание сопутствующих компонентов, ПДК, не более - напряжение питания постоянного тока, В 1) | от +15 до +25 от 30 до 80 от 98 до 104,6 0,5 от 11,4 до 12,6 или от 22,8 до 25,2 |
| 1) Значение номинального напряжения питания (12 В или 24 В) и вид выходного аналогового сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц) указаны на табличке, расположенной с внутренней стороны крышки датчика. | |
| Наименование характеристики | Значение |
| Электрическое питание датчиков осуществляется (номинальное значение) постоянным током напряжением, В | 12 или 24 1) |
| Потребляемый датчиками электрический ток, мА, не более: - TX6363 - TX6373 - TX6383 - TX6386, TX6387 | 120 24 100 160 |
| Г абаритные размеры и масса датчиков | приведены в таблице 6 |
| Средний срок службы, лет | 5 2) |
| Средняя наработка на отказ, ч | 24 000 |
| Датчики выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011, ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-112011), ГОСТ Р МЭК 60079-18-2012, маркировка взрывозащиты 3): - TX6363 - TX6373 - TX6383 - TX6386, TX6387 | РО Ех ia I Ма, 1Ех d ia IIB T4 Gb РО Ех ia I Ма, 0Ех ia ПС T4 Ga РО Ех ia s I Ма X, 0Ех ia s II (H2) Ga X, 1Ex d ia IIB T4 Gb РО Ех ia I Ма |
| Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 (корпус датчика / входное отверстие для газа): - TX6363 - TX6373, TX6383 - TX6386, TX6387 | IP66/IP52 IP66/IP54 IP65/IP54 |
| 1) Значение номинального напряжения питания (12 В или 24 В) и вид выходного аналогового сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц) указаны на табличке, расположенной с внутренней стороны крышки датчика. 2) Без учета срока службы первичных измерительных преобразователей (сенсоров). 3) Маркировка взрывозащиты указана согласно сертификату соответствия № ТС RU C-RU.AT15.B.01281 от 19.09.2018 г., выдан ООО «Промышленные технологии» | |
Таблица 6 - Габаритные размеры и масса датчиков
| Модель датчика | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | ширина | глубина | ||
| TX6363, TX6373, TX6383 * | 250 | 110 | 63 | 0,45 |
| TX6386 * | 189 | 110 | 65 | |
| TX6387 * | 420 | 200 | 106 | |
| * Без учета размеров и массы выносного датчика. | ||||
| Модель датчика | Диапазон температуры ок»-» 0/-ч ружающей среды, С | Диапазон относительной влажности при температуре +35 0С (без конденсации влаги), % | Диапазон атмосферного давления, кПа |
| TX6363 | от -10 до +40 | от 0 до 95 | от 90 до 110 |
| TX6373 | от -10 до +40 | ||
| TX6383 | от -10 до +40 | ||
| TX6386, TX6387 | от -10 до +40 |
наносится на табличку под крышкой корпуса датчика методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Таблица 8 - Комплектность датчиков горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387_
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387 | TX6363.XX.XX.XXX или TX6373.XX.XX.XXX или TX6363.84.XX.XX.XXX или TX6383.XX.XX.XXX или TX6373.84.XX.XX.XXX или TX6386.83.XXX или TX6386.84.XXX или TX6387.XXX 1) | 1 шт. | Исполнение датчика по заказу |
| Руководство по эксплуатации | TX6363.00.00 РЭ или TX6373.00.00 РЭ или TX6383.00.00 РЭ или TX6386/ТХ6387.00.00 РЭ | 1 экз. | Не менее 1 экз. на партию |
| Методика поверки | МП-242-2072-2018 | ||
| Комплект принадлежностей | - | 1 компл. | - |
| 1) Цифрами на месте символов XX, XXX в обозначении исполнения датчика закодированы условия применения датчика во взрывоопасных зонах, вид выходного сигнала, определяемый компонент и диапазон измерений. | |||
осуществляется по документу МП-242-2072-2018 «ГСИ. Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28 августа 2018 г.
Основные средства поверки
- стандартные образцы состава газовые смеси (ГС) метан - воздух (ГСО 10532-2014), метан - азот (ГСО 10532-2014), диоксид углерода - воздух (азот) (ГСО 10532-2014), оксид углерода - воздух (ГСО 10532-2014), сероводород - воздух (ГСО 10537-2014, 10538-2014), кислород
- азот (ГСО 10531-2014, 10532-2014), водород - воздух (ГСО 10532-2014) в баллонах под давлением;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС, исполнений ГГС-Т, ГГС-Р, ГГС-К (ФИФ № 62151-15);
- источники микропотока ИМ SO2 ИМ05-М-А2, ИМ NO2 ИМ01-0-Г1, ИМ01-0-Г2, ИМ С12 ИМ09-М-А2 (ФИФ № 15075-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ТУ-26.51.6-002-13883343-2018 Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387. Технические условия
| Зарегистрировано поверок | 1072 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
