| Номер в госреестре | 73707-18 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 40 ГГц |
| Изготовитель | ООО "Смайтек", г. Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 40 ГГц (далее - комплекс), предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на измерении частотных и угловых зависимостей коэффициента передачи при подключении к измерительным портам векторного анализатора электрических цепей (ВАЦ) антенных устройств, размещенных в соответствии с условием «дальней зоны». При работе ВАЦ устанавливается в режим измерений параметров S21 или S12, его измерительные порты при помощи кабельных сборок подключаются к входам вспомогательной и исследуемой антенн.
По командам оператора, вводимым в интерфейс управления на рабочей станции (ПЭВМ), контроллер управления и ВАЦ устанавливаются в режимы для измерений в необходимых диапазонах углов и частот. Контроллер управления выдает команды четырехкоординатному опорно-поворотному устройству (ОПУ), которое устанавливает исследуемую антенну в требуемые угловые положения по азимуту, элевации, поляризации и по слайдеру, однокоординатное поворотное устройство устанавливает вспомогательную антенну по поляризации. ВАЦ измеряет комплексный коэффициент передачи между каналами, к которым подключены антенны. Измеренные частотные и угловые зависимости комплексного коэффициента передачи передаются в ПЭВМ, где производится их обработка и представление оператору в заданном виде.
Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 40 ГГц состоит из опорноповоротного устройства (ОПУ) PS-AZ-SL-EL-PL-60 с контроллером управления RL-CTRL-PS-5, однокоординатного поворотного устройства PS-AZ-10, векторного анализатора цепей (ВАЦ) N5234A, эталонных и вспомогательных антенн П6-223 и П6-128, персонального компьютера (ПЭВМ) с программным обеспечением управления RL-BEAM, малошумящих усилителей МШУ Agile AMT-0431, источника бесперебойного питания, комплекта измерительных кабелей и аксессуаров.
ОПУ PS-AZ-SL-EL-PL-60 с контроллером управления RL-CTRL-PS-5 предназначено для установки и вращения испытываемой антенны в горизонтальной плоскости, в плоскости элева-ции, поляризации и для перемещения по слайдерам.
Однокоординатное поворотное устройство PS-AZ-10 предназначено для установки и вращения вспомогательной антенны в плоскости поляризации.

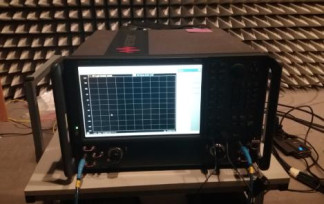

ВАЦ N5234A предназначен для измерений комплексного коэффициента передачи в тракте, включающем в себя испытываемую (или эталонную) и вспомогательную антенны.
Вспомогательные антенны П6-223 и П6-128 предназначены для излучения электромагнитного поля в направлении испытываемых антенн или приема электромагнитного поля от них в полосах рабочих частот.
Комплект ПЭВМ со специализированным программным обеспечением (ПО) предоставляет оператору интерфейс для автоматизированного управления элементами комплекса, сбора, обработки, хранения и вывода результатов измерений.
Приборная стойка предназначена для размещения оборудования, располагаемого в аппаратной комплекса.
Комплект измерительных кабелей и аксессуаров обеспечивает цифровые и аналоговые связи между элементами комплекса.
Источник бесперебойного питания обеспечивает стабилизованное электропитание комплекса.
Общий вид составных частей комплекса приведен на рисунках 1 - 5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 3-4.
Программное обеспечение (ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RL-BEAM-DA. exe |
| Номер версии (идентификационный номер) ПО | 1.0.1.7 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | C232EB8AAB827081782920EB6F335E54 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 1 до 40 |
| Динамический диапазон | |
| Диапазон частот | Динамический диапазон, дБ |
| от 1 ГГц до 5 ГГц включ. | 55,2 |
| св. 5 ГГц до 12 ГГц включ. | 54,0 |
| св. 12 ГГц до 18 ГГц включ. | 54,1 |
| Наименование характеристики | Значение | |
| св. 18 ГГц до 24 ГГц включ. | 57,2 | |
| св. 24 ГГц до 32 ГГц включ. | 38,5 | |
| св. 32 ГГц до 40 ГГц включ. | 30,9 | |
| Пределы допускаемой инструментальной погрешности измерений амплитудных (АДН), фа | ||
| зовых (ФДН) и поляризационных диаграмм* | ||
| Пределы допускаемой | Пределы допускаемой | |
| Диапазон частот и относительный уровень | инструментальной по- | инструментальной по- |
| диаграммы направленности (ДН) | грешности измерений | грешности измерений |
| АДН, дБ | ФДН, градус | |
| от 1 до 5 ГГц включ.: | ||
| на уровне минус 5 дБ | ±0,2 | ±1,2 |
| на уровне минус 10 дБ | ±0,2 | ±1,5 |
| на уровне минус 15 дБ | ±0,2 | ±1,7 |
| на уровне минус 20 дБ | ±0,3 | ±2,0 |
| на уровне минус 25 дБ | ±0,3 | ±2,3 |
| на уровне минус 30 дБ | ±0,4 | ±2,7 |
| на уровне минус 35 дБ | ±0,5 | ±3,3 |
| на уровне минус 40 дБ | ±0,6 | ±4,2 |
| на уровне минус 45 дБ | ±0,8 | ±5,6 |
| на уровне минус 50 дБ | ±1,3 | ±9,1 |
| св. 5 до 12 ГГц включ.: | ||
| на уровне минус 5 дБ | ±0,2 | ±1,5 |
| на уровне минус 10 дБ | ±0,3 | ±1,7 |
| на уровне минус 15 дБ | ±0,3 | ±1,9 |
| на уровне минус 20 дБ | ±0,3 | ±2,2 |
| на уровне минус 25 дБ | ±0,4 | ±2,5 |
| на уровне минус 30 дБ | ±0,4 | ±2,9 |
| на уровне минус 35 дБ | ±0,5 | ±3,2 |
| на уровне минус 40 дБ | ±0,6 | ±4,0 |
| на уровне минус 45 дБ | ±0,7 | ±5,0 |
| на уровне минус 50 дБ | ±1,0 | ±7,1 |
| св. 12 до 18 ГГц включ.: | ||
| на уровне минус 5 дБ | ±0,2 | ±1,2 |
| на уровне минус 10 дБ | ±0,2 | ±1,5 |
| на уровне минус 15 дБ | ±0,2 | ±1,6 |
| на уровне минус 20 дБ | ±0,3 | ±2,0 |
| на уровне минус 25 дБ | ±0,3 | ±2,2 |
| на уровне минус 30 дБ | ±0,4 | ±2,7 |
| на уровне минус 35 дБ | ±0,5 | ±3,1 |
| на уровне минус 40 дБ | ±0,6 | ±4,0 |
| на уровне минус 45 дБ | ±0,8 | ±5,3 |
| на уровне минус 50 дБ | ±1,1 | ±7,5 |
| св. 18 до 24 ГГц включ. | ||
| на уровне минус 5 дБ | ±0,2 | ±1,2 |
| на уровне минус 10 дБ | ±0,2 | ±1,6 |
| на уровне минус 15 дБ | ±0,3 | ±1,8 |
| Наименование характеристики | Значение | |
| на уровне минус 20 дБ | ±0,3 | ±2,2 |
| на уровне минус 25 дБ | ±0,4 | ±2,5 |
| на уровне минус 30 дБ | ±0,5 | ±3,1 |
| на уровне минус 35 дБ | ±0,5 | ±3,6 |
| на уровне минус 40 дБ | ±0,6 | ±4,4 |
| на уровне минус 45 дБ | ±0,9 | ±6,4 |
| на уровне минус 50 дБ | ±1,3 | ±9,5 |
| св. 24 до 32 ГГц включ. | ||
| на уровне минус 5 дБ | ±0,2 | ±1,3 |
| на уровне минус 10 дБ | ±0,3 | ±1,9 |
| на уровне минус 15 дБ | ±0,3 | ±2,3 |
| на уровне минус 20 дБ | ±0,4 | ±2,8 |
| на уровне минус 25 дБ | ±0,5 | ±3,4 |
| на уровне минус 30 дБ | ±0,7 | ±4,6 |
| на уровне минус 35 дБ | ±1,0 | ±6,8 |
| на уровне минус 40 дБ | ±1,3 | ±9,3 |
| на уровне минус 45 дБ | ±1,9 | ±13,5 |
| на уровне минус 50 дБ | ±2,5 | ±18,5 |
| св. 32 до 40 ГГц включ. | ||
| на уровне минус 5 дБ | ±0,2 | ±1,2 |
| на уровне минус 10 дБ | ±0,2 | ±1,5 |
| на уровне минус 15 дБ | ±0,3 | ±2,0 |
| на уровне минус 20 дБ | ±0,4 | ±2,8 |
| на уровне минус 25 дБ | ±0,5 | ±3,7 |
| на уровне минус 30 дБ | ±0,7 | ±4,5 |
| на уровне минус 35 дБ | ±1,1 | ±7,6 |
| на уровне минус 40 дБ | ±1,8 | ±12,6 |
| на уровне минус 45 дБ | ±2,7 | ±20,0 |
| на уровне минус 50 дБ | ±3,3 | ±25,2 |
| Пределы допускаемой погрешности измерений коэффициента усиления (КУ) методом | ||
| замещения | ||
| Пределы погрешности | Пределы допускаемой | |
| Диапазон частот | измерений КУ | погрешности измере |
| эталонной антенны, дБ | ний КУ, дБ | |
| ±0,5 | ±1,5 | |
| ±0,8 | ±1,6 | |
| от 1 до 5 ГГц включ. | ±1,0 | ±1,7 |
| ±1,5 | ±2,1 | |
| ±2,0 | ±2,6 | |
| ±0,5 | ±1,3 | |
| ±0,8 | ±1,5 | |
| св. 5 до 18 ГГц включ. | ±1,0 | ±1,6 |
| ±1,5 | ±2,1 | |
| ±2,0 | ±2,6 | |
| Наименование характеристики | Значение | |
| св. 18 до 40 ГГц включ. | ±0,5 ±0,8 ±1,0 ±1,5 ±2,0 | ±1,2 ±1,4 ±1,6 ±2,0 ±2,5 |
| Пределы допускаемой погрешности измерений уровней АДН, ФДН и поляризационных диаграмм* | ||
| Диапазон частот и относительный уровень ДН | Пределы допускаемой погрешности измерений АДН, дБ | Пределы допускаемой погрешности измерений ФДН, градус |
| от 1 до 5 ГГц включ.: | ||
| на уровне минус 3 дБ | ±1,4 | ±10,1 |
| на уровне минус 6 дБ | ±1,8 | ±13,3 |
| на уровне минус 10 дБ | ±2,6 | ±19,4 |
| на уровне минус 15 дБ | ±4,1 | ±30,8 |
| св. 5 до 12 ГГц включ.: | ||
| на уровне минус 3 дБ | ±0,9 | ±6,1 |
| на уровне минус 6 дБ | ±1,1 | ±7,8 |
| на уровне минус 10 дБ | ±1,6 | ±11,1 |
| на уровне минус 15 дБ | ±2,4 | ±17,7 |
| на уровне минус 20 дБ | ±3,7 | ±28,2 |
| св. 12 до 18 ГГц включ.: | ||
| на уровне минус 3 дБ | ±0,5 | ±3,3 |
| на уровне минус 6 дБ | ±0,6 | ±3,9 |
| на уровне минус 10 дБ | ±0,7 | ±4,9 |
| на уровне минус 15 дБ | ±1,0 | ±7,1 |
| на уровне минус 20 дБ | ±1,5 | ±11,0 |
| на уровне минус 25 дБ | ±2,4 | ±17,7 |
| на уровне минус 30 дБ | ±3,7 | ±28,2 |
| св. 18 до 24 ГГц включ.: | ||
| на уровне минус 3 дБ | ±0,5 | ±3,5 |
| на уровне минус 6 дБ | ±0,6 | ±4,1 |
| на уровне минус 10 дБ | ±0,8 | ±5,3 |
| на уровне минус 15 дБ | ±1,1 | ±7,8 |
| на уровне минус 20 дБ | ±1,7 | ±12,1 |
| на уровне минус 25 дБ | ±2,6 | ±19,4 |
| на уровне минус 30 дБ | ±4,1 | ±30,8 |
| св. 24 до 32 ГГц включ.: | ||
| на уровне минус 3 дБ | ±0,5 | ±3,5 |
| на уровне минус 6 дБ | ±0,6 | ±4,1 |
| на уровне минус 10 дБ | ±0,8 | ±5,4 |
| на уровне минус 15 дБ | ±1,1 | ±7,8 |
| на уровне минус 20 дБ | ±1,7 | ±12,2 |
| на уровне минус 25 дБ | ±2,6 | ±19,5 |
| на уровне минус 30 дБ | ±4,1 | ±30,9 |
| Наименование характеристики | Значение | |
| св. 32 до 40 ГГц включ.: | ||
| на уровне минус 3 дБ | ±0,7 | ±4,9 |
| на уровне минус 6 дБ | ±0,9 | ±6,1 |
| на уровне минус 10 дБ | ±1,2 | ±8,5 |
| на уровне минус 15 дБ | ±1,8 | ±13,3 |
| на уровне минус 20 дБ | ±2,9 | ±21,4 |
| на уровне минус 25 дБ | ±4,4 | ±33,6 |
| Диапазон изменений угла поворота ОПУ в | ||
| азимутальной плоскости, градус | ±180 | |
| Диапазон изменений угла поворота ОПУ в | ||
| плоскости поляризации, градус | ±180 | |
| Диапазон изменений угла поворота ОПУ в | ||
| угломестной плоскости, градус | от -70 до +70 | |
| Пределы допускаемой абсолютной по- | ||
| грешности установки углового положения | ||
| ОПУ, градус: | ||
| - в азимутальной плоскости | ±0,05 | |
| - в угломестной плоскости | ±0,05 | |
| - в плоскости поляризации | ±0,05 | |
| Диапазон перемещения ОПУ по слайдеру, | ||
| м | от 0 до 1 | |
| Диапазон перемещения ОПУ по верти | ||
| кальному слайдеру, м | от 1,5 до 3 | |
| Пределы допускаемой абсолютной по- | ||
| грешности установки положения четырех- | ±0,25 | |
| координатного ОПУ по слайдерам, мм | ||
| *Примечание: уровни поляризационных диаграмм отсчитываются от максимума на согласо | ||
| ванной поляризации | ||
| Таблица 3 - Основные технические характеристики комплекса | |
| Предел нагрузки на планшайбу опорно-поворотного устройства 1, кг | 80 |
| Предел нагрузки на планшайбу опорно-поворотного устройства в угломестной плоскости, кг | 60 |
| Предел нагрузки на планшайбу опорно-поворотного устройства 2 в плоскости поляризации, кг | 10 |
| Потребляемая мощность, В • А, не более | 3000 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 550 600 620 |
| Напряжение электропитания от сети переменного тока частотой (50 ± 1) Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +40 98 от 86 до 106 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, часов, не менее | 20000 |
наносится на лицевую панель контроллера управления в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 40 ГГц. Руководство по эксплуатации. ВМФТ.425820.001 РЭ».
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Кол-во |
| 1 Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 40 ГГц в составе: | ВМФТ.425820.001 | 1 шт. |
| 1.1 Опорно-поворотное устройство | PS-AZ-SL-EL-PL-60 | 1 ком-т |
| 1.2 Контроллер управления | RL-CTRL-PS-5 | 1 шт. |
| 1.3 Векторный анализатор цепей | N5234A с опцией 216 | 1 ком-т |
| 1.4 Однокоординатное поворотное устройство | PS-AZ-10 | 1 шт. |
| 1.5 Вспомогательная антенна | П6-223 | 1 шт. |
| 1.6 Эталонная антенна | П6-223 | 1 шт. |
| 1.7 Вспомогательная антенна | П6-128 | 1 шт. |
| 1.8 Эталонная антенна | П6-128 | 1 шт. |
| 1.9 Комплект измерительных кабелей и аксессуаров | - | 1 ком-т |
| 1.10 Комплект кабелей и аксессуаров | - | 1 ком-т |
| 1.11 Малошумящий усилитель | Agile AMT-0431 | 5 шт. |
| 1.12 Персональный компьютер | - | 1 ком-т |
| 1.13 Источник бесперебойного питания | - | 1 шт. |
| 1.14 Нивелир лазерный | Bosch gll 2-80 | 1 шт. |
| 2 Программное обеспечение RL-beam | ВМФТ.425820.910 | 1 диск |
| 3 Руководство по эксплуатации | ВМФТ.425820.001 РЭ | 1 книга |
| 4 Паспорт | ВМФТ.425820.001 ПС | 1 бр. |
| 5 Методика поверки | 133-18-10 МП | 1 бр. |
| 6 У паковка | - | 2 шт. |
осуществляется по документу 133-18-10 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн в дальнем поле до 40 ГГц. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31 августа 2018 года.
Основные средства поверки:
- аттенюатор ступенчатый программируемый Agilent 84908M, регистрационный номер 60239-15 в Федеральном информационном фонде;
- антенна измерительная П6-223, регистрационный номер 70142-18 в Федеральном информационном фонде;
- антенна измерительная П6-128, регистрационный номер 58705-14 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в руководстве по эксплуатации.
Техническая документация предприятия-изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
