Измерительный стенд для измерения параметров матрицы с межстрочным переносом с размером фоточувствительного элемента 7,4 мкм × 7,4 мкм Фонон-3-Омега ФРАЕ.468993.095, 73722-18

Назначение

Измерительный стенд для измерения параметров матрицы с межстрочным переносом с размером фоточувствительного элемента 7,4 мкм х 7,4 мкм «Фонон-3-Омега» ФРАЕ.468993.095 (далее - измерительный стенд) предназначен для измерения и контроля характеристик крупногабаритных фоточувствительных ПЗС-матриц с зарядовой связью (далее по тексту -ФППЗ матриц) в процессе производства, а также фотоэлектрических исследований, измерений и аттестации экспериментальных и опытных образцов ФППЗ матриц.

Описание

Принцип действия стенда основан на создании равномерной засветки поля ФППЗ матрицы не менее 11,5x11,5 мм источником излучения типа «А» в диапазоне измерения освещённости.

Измерительный стенд состоит из спектрометрического комплекса на базе монохроматора МДР-41, источника излучения на базе дейтериевой лампы с блоком питания, источника излучения на базе галогеновой лампы с блоком питания, системы контроля и персонального компьютера.

Измерительный стенд предназначен для задания электрических режимов работы ФППЗ матриц, измерения выходных сигналов, их обработки, аналого-цифрового преобразования, математической обработки и вывода.

Измерительный стенд обеспечивает:

-    управление ФППЗ матрицей в соответствии с расписанием выводов матрицы;

-    измерение среднего значения напряжения темнового фотосигнала и среднеквадратической неравномерности темнового сигнала ФППЗ матрицы;

-    измерение динамического диапазона ФППЗ матрицы;

-    измерение напряжения насыщения ФППЗ матрицы;

-    измерение пороговой освещенности ФППЗ матрицы;

-    измерение относительной среднеквадратической неравномерности чувствительности ФППЗ матрицы;

-    измерение увеличения диаметров светлых зон на изображениях при обеспечении кратности пересветки в 130 раз;

-    измерение спектральной монохроматической характеристики ФППЗ матрицы с помощью монохроматора в спектральном диапазоне длин волн от 0,4 до 1,0 мкм, а также других параметров в соответствии с эксплуатационной документацией;

-    отображение на мониторе информации о режимах работы измерительного стенда, параметров сигналов управления, результатов измерения параметров ФППЗ матрицы в виде паспорта прибора;

-    распечатку сформированного паспорта прибора.

Общий вид измерительного стенда представлен на рисунке 1.

Пломбирование измерительного стенда не предусмотрено.

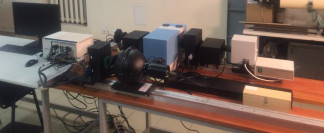

Рисунок 1 - Общий вид измерительного стенда для измерения параметров матрицы с межстрочным переносом с размером фоточувствительного элемента 7,4 мкм х 7,4 мкм «Фонон-

3-Омега» ФРАЕ.468993.095

Программное обеспечение

Программное обеспечение «FONON_3_OMEGA.exe» предназначено для управления работой и расчета характеристик.

ПО реализует следующие основные функции:

-    формирование режимов работы матрицы по управляющим сигналам;

-    формирование последовательности управляющих сигналов в ходе решения задач применения;

-    управление работой измерительного стенда по соответствующим командам, прием от ФППЗ матрицы выходных сигналов и их отображение на экране монитора;

-    измерение и расчет параметров контролируемой ФППЗ матрицы;

-    формирование паспорта прибора (ФППЗ) и его вывод на печать.

Для защиты ПО «FONON_3_OMEGA.exe» и данных от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО «FONON_3_OMEGA.exe» приведены в таблице 1. Метрологические характеристики измерительного стенда нормированы с учетом влияния ПО «FONON 3 OMEGA.exe».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографическим способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 082.М4-18 «ГСИ. Измерительный стенд для измерения параметров матрицы с межстрочным переносом с размером фоточувствительного элемента 7,4 мкм х 7,4 мкм «Фонон-3-Омега» ФРАЕ.468993.095. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 октября 2018 г.

Основные средства поверки:

Рабочий эталон единиц силы света и освещенности непрерывного излучения по ГОСТ 8.023-2014.

Государственный вторичный эталон единиц координат цветности, коррелированной цветовой температуры, общего индекса цветопередачи самосветящихся объектов по ГПС «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска (Утверждена Приказом Росстандарта от 27 ноября 2018 г.    №

2516).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого стенда с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к измерительному стенду для измерения параметров матрицы с межстрочным переносом с размером фоточувствительного элемента 7,4 мкм х 7,4 мкм «Фонон-3-Омега» (ФРАЕ.468993.095)

ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

Государственная поверочная схема «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска» (Приказ Росстандарта от 27 ноября 2018 г. № 2516)
