| Номер в госреестре | 73724-18 |
| Наименование СИ | Калибраторы многофункциональные портативные |
| Обозначение типа СИ | ЭЛМЕТРО-ПКМ |
| Изготовитель | Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные портативные ЭЛМЕТРО-ПКМ (далее по тексту -калибраторы) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току, преобразований и имитации сигналов термопар и термопреобразователей сопротивления, частотно-импульсных сигналов.
Принцип действия калибраторов заключается в использовании аналого-цифрового и цифро-аналогового преобразования.
Калибраторы представляют собой электронные приборы, в комплект которых входят:
- электронный блок калибратора с жидкокристаллическим буквенно-цифровым дисплеем;
- блок питания калибратора от сети переменного тока 220 В, 50 Гц;
- адаптер для связи с персональным компьютером (далее по тексту - ПК) - опция;
- термозонд, изготовленный на основе платинового термопреобразователя сопротивления класса А - для измерений температуры окружающей среды, прочих исследуемых объектов;
- кабель-адаптер для подключения к свободным концам термопары и термоэлектрическим проводам (далее по тексту кабель-адаптер КТП), измерений температуры в месте подключения - опция;
- набор электрических кабелей для внешних соединений.
Электронные блоки калибраторов выполнены в виде портативных ручных приборов в пластмассовом корпусе. На лицевой панели электронных блоков калибраторов размещены клавиатура управления прибором и дисплей, отображающий результаты измерений и воспроизведений в цифровом виде, а также информацию о режиме работы калибраторов.
На верхней панели электронных блоков калибраторов расположены:
- гнезда для подключения поверяемых средств измерений, датчиков, измерительных преобразователей, термозонда или кабель-адаптера КТП, других приборов;
- гнездо для подключения блока питания калибратора от сети переменного тока 220 В,
50 Гц.
- гнездо для подключения адаптера связи с ПК.
Цепи измерений и воспроизведений в калибраторах гальванически изолированы друг от
друга.
Калибраторы выпускаются в нескольких исполнениях (ЭЛМЕТРО-ПКМ, ЭЛМЕТРО-ПКМ-А, ЭЛМЕТРО-ПКМ-Б) отличающихся доступными режимами работы, диапазонами измеряемых/воспроизводимых величин, пределами допускаемых погрешностей.
Калибраторы обеспечивают следующие режимы работы:
- измерение сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току;
- преобразование сигналов термопар (далее по тексту - ТП) и термопреобразователей сопротивления (далее по тексту - ТС) в значения температуры;
- измерение частоты следования импульсов, количества импульсов с выходов расходомеров, счетчиков расхода;
- воспроизведение сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току;
- имитация сигналов ТП и ТС;
- воспроизведение частотно-импульсных сигналов (имитация выходных сигналов расходомеров, счетчиков расхода).
Калибраторы обеспечивают одновременное измерение и воспроизведение (имитацию) сигналов.
Калибраторы обеспечивают компенсацию значений термоэлектродвижущей силы (далее по тексту - ТЭДС), возникающей при подключении к свободным концам термопар методом измерения их температуры в месте подключения или ручного ввода соответствующего значения и учета полученного значения согласно номинально-статической характеристике (далее по тексту - НСХ) заданного типа ТП в преобразовании или имитации сигналов ТП.

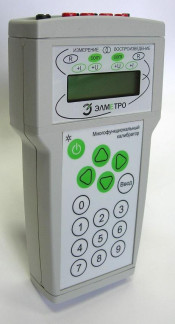

Общий вид калибраторов представлен на рисунке 1. Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
Калибраторы имеют внутреннее программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ЭЛМЕТРО-ПКМ | ЭЛМЕТРО-ПКМ-А, ЭЛМЕТРО-ПКМ-Б | |
| Идентификационное наименование ПО | — | |
| Номер версии (идентификационный номер ПО) | 4.Х.Х | 5.Х.Х |
| Цифровой идентификатор ПО | 0x2F78 | 0x2CDA |
В калибраторах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) во внутреннее ПО посредством внешних интерфейсов или человекомашинного интерфейса калибраторов.
Защита калибраторов от преднамеренного изменения ПО через внутренний интерфейс (вскрытие калибраторов) обеспечивается пломбированием корпуса калибраторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 2-5.
Таблица 2 - Метрологические характеристики калибраторов при измерении (воспроизведении) силы и напряжения постоянного тока, измерении электрического сопротивления постоянному току, измерении (воспроизведении) частоты_
| Функция | Диапазон | Пределы допускаемой основной абсолютной погрешности1^ 2) | ||
| ЭЛМЕТРО-ПКМ | ЭЛМЕТРО-ПКМ-А | ЭЛМЕТРО-ПКМ-Б | ||
| Измерение силы постоянного тока | от -22 до +22 мА | ±(0,0001 • |ТВ |+0,3 мкА) | ±(0,000075-|ТВ|+1 мкА) | ±(0,00015-|ТВ|+1 мкА) |
| Воспроизведение силы постоянного тока | от 0 до 25 мА | |||
| Измерение напряжения постоянного тока | от -100 до +100 мВ | ±(0,00006-|ТВ|+3 мкВ) | ±(0,000075-|ТВ|+5 мкВ) | ±(0,00015-|ТВ|+5 мкВ) |
| от -1 до +1 В | ±(0,00006^|ТВ|+0,03 мВ) | ±(0,000075-|ТВ|+0,05 мВ) | ±(0,00015-|ТВ|+0,05 мВ) | |
| от -10 до +10 В | ±(0,0002- ТВ +0,5 мВ) | ±(0,000075- ТВ +0,55 мВ) | ±(0,00015-ТВ +0,55 мВ) | |
| от -50 до +50 В | ±(0,001 • ТВ +10 мВ) | функция отсутствует | ||
| Воспроизведение напряжения постоянного тока | от 0 до 100 мВ | ±(0,00006- ТВ +3 мкВ) | ±(0,000075- ТВ +5 мкВ) | ±(0,00015-ТВ +5 мкВ) |
| от 0 до 1 В | ±(0,00006- ТВ +0,015 мВ) | ±(0,000075- ТВ +0,05 мВ) | ±(0,00015-ТВ +0,05 мВ) | |
| от 0 до 5 В | функция отсутствует | ±(0,000075- ТВ +0,25 мВ) | ±(0,00015-ТВ +0,25 мВ) | |
| от 0 до 11 В | ±(0,0002- ТВ +0,14 мВ) | функция отсутствует | ||
| Измерение электрического сопротивления постоянному току | от 0 до 400 Ом | ±(0,000075^ |ТВ|+0,01 Ом) | ±(0,000075-|ТВ |+0,01 Ом) | ±(0,00015-|ТВ|+0,02 Ом) |
| от 0 до 2 кОм | ±(0,000075^ |ТВ|+0,05 Ом) | ±(0,000075-|ТВ |+0,05 Ом) | ±(0,00015 - |ТВ |+0,1 Ом) | |
| Воспроизведение сопротивления постоянному току | от 0 до 400 Ом | ±(0,000075^ |ТВ|+0,01 Ом) | ±(0,000075-|ТВ |+0,01 Ом) | ±(0,00015-|ТВ|+0,02 Ом) |
| от 0 до 2 кОм | ±(0,000075^ |ТВ|+0,05 Ом) | ±(0,000075-|ТВ |+0,05 Ом) | ±(0,00015 - |ТВ |+0,1 Ом) | |
| Измерение частоты | от 0,01 Гц до 15,00 кГц | ±0,0001 •ТВ | функция отсутствует | |
| Воспроизведение частоты | от 0,01 Гц до 15,00 кГц | ±0,00015- ТВ | ||
| Примечания 1) ТВ - текущее значение измеряемой (воспроизводимой) величины; 2) в диапазоне температуры от +15 до +35 °С включительно, включая дрейф показаний в течение 1 года. | ||||
Пределы допускаемой дополнительной абсолютной погрешности в диапазоне температуры от 0 до +15 °С не включительно и свыше +35 до +50 °С включительно не превышают пределов основной абсолютной погрешности на каждые 10 °С.
Таблица 3 - Метрологические характеристики калибраторов при преобразовании и воспроизведении (имитации) сигналов ТП_
| Тип ТП 1) | Диапазон, °С | Пределы допускаемой основной абсолютной погрешности 2)’ 3) 4), °С | ||
| ЭЛМЕТРО-ПКМ | ЭЛМЕТРО-ПКМ-А | ЭЛМЕТРО-ПКМ-Б | ||
| R (ПП) | от -50 до +200 | ±(0,75-0,002-t) | ±(1,2-0,003-t) | |
| от +200 до +1768 | ±0,35 | ±0,6 | ||
| S (ПП) | от -50 до +200 | ±(0,7-0,0015-t) | ±(1,2-0,003-t) | |
| от +200 до +1768 | ±0,4 | ±(0,6-0,0001-t) | ±(0,6+0,0001-t) | |
| B (ПР) | от +250 до +600 | ±(1,7-0,002-t) | ±(2,7-0,003-t) | |
| от +600 до +1820 | ±(0,6-0,00015-t) | ±(1,05-0,00025-t) | ||
| N (НН) | от -200 до 0 | ±(0,15-0,0012-t) | ±(0,2-0,002-t) | |
| от 0 до +1300 | ±(0,15+0,0001-t) | ±(0,2+0,0001-t) | ||
| K (ХА) | от -200 до 0 | ±(0,15-0,001-t) | ±(0,2-0,0015-t) | |
| от 0 до +1372 | ±(0,15+0,0001-t) | ±(0,2+0,0002-t) | ||
| М (ТМК) | от -200 до -100 | ±(-0,05-0,0015- t) | ±(-0,15-0,003- t) | |
| от -100 до +100 | ±0,1 | ±0,15 | ||
| T (МК) | от - 200 до 0 | ±(0,1-0,0015-t) | ±(0,15-0,002-t) | |
| от 0 до +400 | ±(0,1+0,0002-t) | ±(0,15+0,0002-t) | ||
| J (ЖК) | от - 210 до -50 | ±(0,08-0,001-t) | ±(0,1-0,0015-t) | |
| от -50 до +1200 | ±(0,13+0,00005-t) | ±(0,18+0,0001-t) | ||
| E (ХКн) | от - 200 до 0 | ±(0,08-0,001-t) | ±(0,12-0,001-t) | |
| от 0 до +1000 | ±(0,08+0,0001-t) | ±(0,12+0,00015-t) | ||
| L (ХК) | от - 200 до 0 | ±(0,07-0,001-t) | ±(0,1-0,001-t) | |
| от 0 до +800 | ±(0,07+0,0001-t) | ±(0,1+0,00015-t) | ||
| А-1 (ВР) | от 0 до +120 | ±(1,2-0,006-t) | ±(1,4-0,006-t) | ±(1,5-0,006-t) |
| от +120 до +1700 | ±0,5 | ±0,7 | ±0,8 | |
| от +1700 до +2460 | ±(0,0007-t-0,68) | ±(0,0008-t-0,65) | ±(0,0012-t-1,25) | |
| от +2460 до +2500 | ±(0,015-t-35,8) | ±(0,015-t-35,6) | ±(0,015-t-35,2) | |
| А-2 (ВР) | от 0 до +100 | ±(1,3-0,008-t) | ±(1,5-0,008-t) | ±(1,5-0,007-t) |
| от +100 до +1650 | ±0,5 | ±0,7 | ±0,8 | |
| от +1650 до +1800 | ±(0,002-t-2,8) | ±(0,002-t-2,6) | ±(0,0025-t-3,3) | |
| А-3 (ВР) | от 0 до +100 | ±(1,15-0,007-t) | ±(1,2-0,006-t) | ±(1,2-0,007-t) |
| от +100 до +1650 | ±0,45 | ±0,65 | ±(0,6+0,00012-t) | |
| от +1650 до +1800 | ±(0,002-t-2,85) | ±(0,002-t-2,65) | ±(0,002-t-2,5) | |
| Примечания 1) калибраторы преобразуют и воспроизводят (имитируют) выходные сигналы термопар с преобразованием значений ТЭДС в значения температуры согласно НСХ по ГОСТ Р 8.585 - 2001; 2) относительно НСХ, значения погрешностей указаны без учета влияния ТЭДС, вызванной подключением к свободным концам термопары; 3) в диапазоне температуры от +15 до +35 °С включительно, цена младшего разряда 0,01 °С; 4) t - измеренное (воспроизведенное) значение температуры, °С. | ||||
Пределы допускаемой абсолютной погрешности компенсации значения термо-ЭДС, вызванной подключением к свободным концам ТП составляют ±0,3 °С при использовании кабель-адаптера КТП из комплекта поставки калибратора.
Пределы допускаемой дополнительной погрешности в диапазоне температуры от 0 до +15 °С не включительно и свыше +35 до +50 °С включительно не превышают пределов основной абсолютной погрешности на каждые 10 °С.
Таблица 4 -Метрологические характеристики калибраторов при преобразовании и воспроизведении (имитации) сигналов термопреобразователей сопротивления_
| НСХ ТС 1) | а, °С-1 | Диапазон, °С ) | Пределы допускаемой основной абсолютной погрешности 2) , °С | |
| ЭЛМЕТРО-ПКМ, ЭЛМЕТРО-ПКМ-А | ЭЛМЕТРО-ПКМ-Б | |||
| 46П3) | W100 = 1,3910 | от -200 до +650 | ±(0,06+2,3-10-5-t) | ±(0,11+4,5-10-5-t) |
| 50П | 0,00391 | от -200 до +850 | ±(0,05+2,3-10-5-t) | ±(0,1 +4,5 -10-5-t) |
| 100П | ±(0,03+1,2-10-5-t) | ±(0,05+2,2-10-5-t) | ||
| 200П | ±(0,07+2,5-10-5-t) | ±(0,13+5-10-5-t) | ||
| 500П | ±(0,03+1-10-5-t) | ±(0,05+2-10-5-t) | ||
| 1000П | от -200 до +250 | ±(0,01+0,5-10-5-t) | ±(0,03+1-10-5-t) | |
| Pt 50 | 0,00385 | от -200 до +850 | ±(0,05+2,3-10-5-t) | ±(0,1 +4,5 -10-5-t) |
| Pt 100 | ±(0,03+1,2-10-5-t) | ±(0,05+2,2-10-5-t) | ||
| Pt 200 | ±(0,07+2,5-10-5-t) | ±(0,13+5-10-5-t) | ||
| Pt 500 | ±(0,03+1-10-5-t) | ±(0,05+2-10-5-t) | ||
| Pt1000 | от -200 до +250 | ±(0,01+0,5-10-5-t) | ±(0,03+1,5-10"4-t) | |
| 50М | 0,00428 | от -180 до +200 | ±(0,07+0,8-10-4-t) | ±(0,13+1,5-10"4-t) |
| 100М | ±(0,04+0,8-10-4-t) | ±(0,08+1,5-10"4-t) | ||
| Cu 50 | 0,00426 | от -50 до +200 | ±(0,07+0,75-10-4-t) | ±(0,13+1,5-10-4-t) |
| Cu 100 | ±(0,04+0,75 -10-4-t) | ±(0,08+1,5-10-4-t) | ||
| 53М4) | от -50 до +180 | ±(0,07+0,75-10-4-t) | ±(0,13+1,5-10-4-t) | |
| 100H | 0,00617 | от -60 до +180 | ±0,03 | ±0,07 |
| Примечания 1) калибраторы преобразуют и имитируют выходные сигналы термопреобразователей сопротивления с преобразованием значений электрического сопротивления постоянному току в значения температуры согласно НСХ по ГОСТ 6651-2009; 2) относительно НСХ, в диапазоне температуры от +15 до +35 °С включительно; пределы допускаемой дополнительной погрешности относительно НСХ в диапазоне температуры от 0 до +15 °С не включительно и свыше +35 до +50 °С включительно не превышают пределов основной абсолютной погрешности на каждые 10 °С; 3) для термопреобразователей сопротивления, изготовленных в период действия по ГОСТ 6(551-78 с НСХ Гр. 21; 4) для термопреобразователей сопротивления, изготовленных в период действия по ГОСТ 6651-78 с НСХ Гр. 23; 5) Цена младшего разряда 0,01 °С. | ||||
| Наименование характеристики | Значение |
| Диапазон отображения (установки) количества импульсов (только для исполнения ЭЛМЕТРО-ПКМ), имп. | от 0 до 232 - 1 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха (при температуре +25 °С) без конденсации влаги, % - атмосферное давление, кПа (мм рт.ст.) | от 0 до +50 до 80 от 84,0 до 106,7 (от 630 до 800) |
| Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015 | IP54 |
| Масса калибраторов, кг, не более | 0,55 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 210х110х50 |
| Средняя наработка на отказ, ч | 30 000 |
| Средний срок службы, лет | 8 |
наносится на титульные листы руководства по эксплуатации типографским способом и на шильды приборов способом, обеспечивающим их сохранность в течение всего срока службы калибраторов.
Таблица 6 - Комплектность калибраторов
| Наименование | Обозначение | Количество |
| Калибратор (электронный блок) | - | 1 шт. |
| Блок питания от сети переменного тока 220В, 50Гц | - | 1 шт. |
| Комплект сигнальных электрических кабелей | - | 1 комплект |
| Термозонд для измерения температуры | - | 1 шт. |
| Кабель-адаптер КТП для подключения термоэлектриче- | - | 1 шт. (опция) |
| Адаптер для связи с ПК | - | 1 шт. (опция) |
| Аккумулятор (NiCd, NiMH - типоразмер AA) | - | 4 шт. |
| Сумка | - | 1 шт. |
| Паспорт | АМПД.411182.146 ПС | 1 экз. |
| Руководство по эксплуатации | АМПД.411182.146 РЭ | 1 экз. |
| Методика поверки | АМПД.411182.146 МП | 1 экз. |
осуществляется по документу АМПД.411182.146 МП «Калибраторы многофункциональные портативные ЭЛМЕТРО-ПКМ. Методика поверки», утвержденному ООО «ИЦРМ» 26.10.2018 г. Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор универсальный Н4-201 (регистрационный номер в Федеральном информационном фонде 61007-15);
- мера электрического сопротивления однозначная МС 3050М (регистрационный номер в федеральном информационном фонде 46843-11);
- мера электрического сопротивления постоянного тока многозначная МС 3070-1 (регистрационный номер в федеральном информационном фонде 50281-12);
- генератор сигналов произвольной формы 33210A (регистрационный номер в федеральном информационном фонде 62209-15);
- частотомер электронно-счетный АКИП-5102 (регистрационный номер в федеральном информационном фонде 57319-14);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в федеральном информационном фонде 303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт на калибратор.
приведены в руководстве по эксплуатации.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А
Приказ Федерального агентства по техническому регулированию и метрологии от
31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
АМПД.411182.146ТУ Калибраторы многофункциональные портативные ЭЛМЕТРО-ПКМ. Технические условия
