| Номер в госреестре | 73739-18 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | Общество с ограниченной ответственностью «РосХимМаш» (ООО «РосХимМаш»), Республика Татарстан, г. Лениногорск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти.
Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой сварной металлический сосуд в форме горизонтального цилиндра.
Резервуар стальной горизонтальный цилиндрический РГС-8 является по принципу действия закрытым, по расположению - подземным.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории ДДНГ-2, ПСП «Бавлы» АО «Татойлгаз».

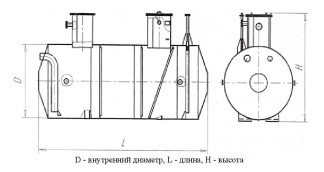

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Схема резервуара
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - высота | 3092 |
| - диаметр | 2000 |
| Рабочая среда | нефть |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -35 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 № 418 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонные мерники 2-го разряда вместимостью 10; 50; 100; 200 дм ;
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм;
- термометр с ценой деления шкалы 0,1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-8
Приказ № 256 от 7 февраля 2018 года «Об утверждении поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Федеральным агенством по техническому регулированию и метрологии
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
