| Номер в госреестре | 73740-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-16 |
| Изготовитель | Закрытое акционерное общество «Тюменский завод металлоконструкций» (ЗАО «ТЗМК»), Тюменская обл., г. Тюмень |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-16 (далее предназначены для измерения объема нефти и нефтепродуктов.
РГС-16)
Резервуары РГС-16 представляют собой закрытые подземные горизонтальные цилиндрические сосуды с днищами в форме усеченного конуса, оснащенные кольцами жесткости, люками и патрубками для приема и подачи продукта.
Резервуары РГС-16 с заводскими номерами 2, 22 расположены на территории приемосдаточного пункта (ПСП) «КУУН УПНГ УНП-3» ООО «РН-Уватнефтегаз».
Эскиз резервуара РГС-16 представлен на рисунке 1.
Ж,

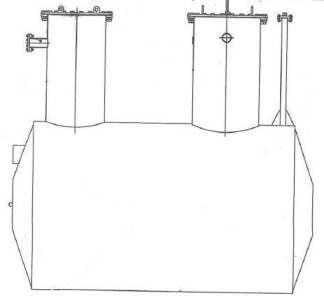

Рисунок 1 - Эскиз резервуара РГС-16
Пломбирование резервуара стального горизонтального цилиндрического РГС-16 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 16 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Наименование характеристики | Значение |
| Габаритные размеры резервуара, мм: внутренний диаметр длина цилиндрической части | 2000 5280 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-16 №№ 2, 22 | 2 шт. |
| Паспорт на резервуар стальной горизонтальный цилиндрический РГС-16 | ЕП-16-2000-1300-3 ПС | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
— Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.
— Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм3 по ГОСТ 8.400-2013.
— Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.
— Термометр с ценой деления шкалы 0,1 °С по ГОСТ 28498-90.
— Термометр с ценой деления шкалы 0,5 °С по ГОСТ 28498-90.
— Манометр класса точности 0,4 по ГОСТ 2405-88.
— Ареометр с ценой деления шкалы 0,5 кг/м3 по ГОСТ 18481-81.
— Секундомер 3-го класса точности с ценой деления 0,2 с по ТУ 25-1819.0021-90. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 3615-001-81319108-2007 Емкости подземные горизонтальные дренажные для нефти и нефтепродуктов. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
