| Номер в госреестре | 73741-18 |
| Наименование СИ | Уровнемеры поплавковые потенциометрические |
| Обозначение типа СИ | "ЭЛЕМЕР-УПП-11" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2028 |
| МПИ (интервал между поверками) | 2 года - для индекса заказа А; 4 года - для индекса заказа В |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11» (далее -уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Принцип действия уровнемеров основан на изменении состояния герконов под воздействием магнитного поля поплавка, перемещающегося вдоль направляющей трубки, внутри которой находится резистивно-герконовая потенциометрическая линейка.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: модуль герконов, электронный блок, светодиодный (СД) или жидкокристаллический (ЖК) индикаторы. Уровнемеры могут иметь исполнение с глухой крышкой. Электронный блок, в зависимости от положения магнитного поплавка, измеряет и преобразует значение электрического сопротивления в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола и (или) в цифровой сигнал измеряемой величины, поступающий на индикатор.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.
На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения. В зависимости от значения измеренного сигнала «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-У1111-11/М 1L» может осуществлять регулирование значения уровня за счет управления различными исполнительными устройствами.
Уровнемеры выпускаются в следующих модификациях: «ЭЛЕМЕР-У1111-11/М 1», «ЭЛЕМЕР-УПП-11/М1Е», «ЭЛЕМЕР-УПП-11/М2», «ЭЛЕМЕР-УПП-11/М3», отличающихся конструктивными особенностями.
Уровнемеры имеют исполнения:
- общепромышленное «ЭЛЕМЕР-УПП-11»;
- взрывозащищенное «искробезопасная электрическая цепь» «ЭЛЕМЕР-УПП-11Ех»;
- взрывозащищенное «взрывонепроницаемая оболочка» «ЭЛЕМЕР-УПП-11Ехё».
Уровнемеры выпускаются с подвижным и неподвижным штуцером.
В зависимости от заказа уровнемеры изготавливаются в различных климатических исполнениях, отличающихся диапазоном рабочих температур.
Общий вид уровнемеров представлен на рисунках 1, 2. Типы поплавков, отличающиеся формой сечения и габаритными размерами, представлены на рисунке 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
,4£ь Ж"
Lv’ ■> _jl)
И
о
О
3
«ЭЛЕМЕР- «ЭЛЕМЕР- «ЭЛЕМЕР-
УПП-11/М1Ь» УПП-11/М2» УПП-11/М3»
Рисунок 1 - Уровнемеры с неподвижным штуцером
«ЭЛЕМЕР-
УПП-11/М1»
«ЭЛЕМЕР- «ЭЛЕМЕР-
«ЭЛЕМЕР-
УПП-11/М1»
«ЭЛЕМЕР-
УПП-11/М3»
УПП-11/М1Ь» УПП-11/М2»
Место пломбирования
«ЭЛЕМЕР-УПП- 11/М 1»
«ЭЛЕМЕР-УПП-11/М2»
«ЭЛЕМЕР-УПП- 11/М3 »
«ЭЛЕМЕР-УПП-11/М1Ь»

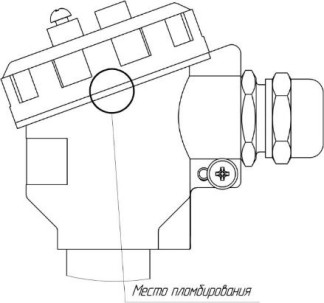

Рисунок 4 - Схема пломбировки от несанкционированного доступа
В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее -
ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль уровнемеров метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля и диапазона унифицированного выходного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения. Внешнее ПО предусмотрено для модификаций ЭЛЕМЕР-УПП-11/М2 и ЭЛЕМЕР-У ПП-11/М3.
| Идентификационные данные (признаки) | Значение | |
| ЭЛЕМЕР-УПП-11/М2 | ЭЛЕМЕР-УПП-11/М3 | |
| Идентификационное наименование ПО | S etupHARTmanager_v4.2.2.exe | S etupHARTmanager_v4.2.2.exe |
| Номер версии (идентификационный номер) ПО | не ниже 4.2.2 | не ниже 4.2.2 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| ЭЛЕМЕР-УПП-11/М1, ЭЛЕМЕР-УПП-11/М1Ь | ЭЛЕМЕР-УПП- 11/М2 | ЭЛЕМЕР-УПП-11/М3 | ||
| (с ЖК- индикатором) | (с СД-индикатором) | |||
| Идентификационное наименование ПО | УПП11М1 МСИС PIC 18F2525_v8.811.hex | UPP11 M2 v12 1_PIC18F26K20. hex | UPP11 M3 v3 _PIC18F6722_ LCD.hex | UPP11 M3 v 3_PIC18F672 2 LED.hex |
| Номер версии (идентификационный номер) ПО | не ниже 8.811 | не ниже 121 | не ниже 3 | не ниже 3 |
| Цифровой идентификатор ПО | - | |||
Таблица 3 - Метрологические характеристики уровнемеров
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от Нн1) до 6000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, А, 2) мм . - для индекса заказа А - для индекса заказа B | ± (5 + 2- 10-3Н3)) ± (10 + 210-3Н3)) |
| Выходные сигналы: - силы постоянного тока, мА - цифровой сигнал | от 4 до 20 от 20 до 4 HART |
| Вариация выходного сигнала, в долях от абсолютной погрешности | 0,25 |
| 1) Нн - нижний предел измерений, мм (Нн = 5 + h№ где ^ - высота поплавка (от 80 до 123 мм)). 2) В соответствии с заказом. 3) Н - измеренное значение уровня, мм. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В - для «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-П/МШ» - для «ЭЛЕМЕР-УПП-11/М2» - для «ЭЛЕМЕР-УПП-11/М3» - напряжение переменного тока, В - для «ЭЛЕМЕР-УПП- 11/М 1», «ЭЛЕМЕР-УПП-11/МШ> - частота переменного тока, Гц | 2+-V6, Зб±* 220_V* 24±iB,3ftj£ 24^,36^ 50?П |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более: - для «ЭЛЕМЕР-УПП-11/М1», «ЭЛЕМЕР-УПП-11/МШ> | 5 |
| - для «ЭЛЕМЕР-УПП-11/М2» - при напряжении питания постоянного тока 24 В | 0,6 |
| - при напряжении питания постоянного тока 36 В | 0,8 |
| - для «ЭЛЕМЕР-УПП-11/М3» - при напряжении питания постоянного тока 24 В | 0,7 |
| - при напряжении питания постоянного тока 36 В | 1,0 |
| Габаритные размеры, мм, не более: - высота | 6380 |
| - ширина | 150 |
| - длина | 120 |
| Масса, кг1) | от 2,5 до 9 |
| Рабочие условия измерений: - температура окружающей среды, °С: | от -10 до +70 |
| - относительная влажность при температуре +35 °С, %, не более | от -25 до +70 от -50 до +70 от -55 до +70 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Маркировка взрывозащиты: - для «ЭЛЕМЕР-УПП-11Ех/М2», «ЭЛЕМЕР-УПП-11Ех/М3» | 0Ех ia 11В Т6 Ga Х |
| - для «ЭЛЕМЕР-УПП-11Ехё/М2», «ЭЛЕМЕР-УПП-11Ехё/М3» | 1 Ех d 11В Т6 Gb Х |
| - для «ЭЛЕМЕР- УПП-11 Ехё/М 1», «ЭЛЕМЕР- УПП-11Ехё/МШ> | 1 Ех d 11В Т 5 Gb Х |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 12 |
| 1) В зависимости от исполнения. |
наносится на табличку, прикрепленную к корпусу уровнемера, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.
Таблица 5 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Уровнемер поплавковый потенциометрический «ЭЛЕМЕР-УПП-11»^ | НКГЖ.407622.001-ХХХ2) | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Комплект монтажных частей3 | - | 1 компл. |
| Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Руководство по эксплуатации | НКГЖ.407622.001-ХХХРЭ2) | 1 экз. |
| Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Паспорт | НКГЖ.407622.001-ХХХПС2) | 1 экз. |
| Наименование | Обозначение | Количество |
| Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Методика поверки | НКГЖ.407622.001МП | 1 экз. |
| 1) Исполнение уровнемера в соответствии с заказом; 2) Обозначение в соответствии с исполнением уровнемера; 3) Комплект монтажных частей в соответствии с заказом. | ||
осуществляется по документу НКГЖ.407622.001МП «Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-У1111-11». Методика поверки», утвержденному
ООО «ИЦРМ» 01.11.2018 г.
Основные средства поверки:
- рабочий эталон единицы длины в области измерения уровня жидкости 2 разряда по ГОСТ 8.477-82 в диапазоне значений от 0 до 20 м с пределами допускаемой основной абсолютной погрешности ±1 мм;
- рулетка измерительная металлическая 2-го и 3-го классов точности Р20Н2Г (регистрационный номер в Федеральном информационном фонде 46391-11);
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);
- термометр цифровой эталонный ТЦЭ-005 (регистрационный номер в Федеральном информационном фонде 40719-15);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2, (регистрационный номер в Федеральном информационном фонде 65421-16);
- уровнемер радиоволновый УЛМ-11 (регистрационный номер в Федеральном информационном фонде 16861-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.477-82 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений уровня жидкости.
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
ТУ 26.51.52-168-13282997-2018 Уровнемеры поплавковые потенциометрические «ЭЛЕМЕР-УПП-11». Технические условия
| Зарегистрировано поверок | 927 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
