| Номер в госреестре | 73746-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический с понтоном |
| Обозначение типа СИ | РВСП-1000 |
| Изготовитель | Ростовский котельно-механический завод, г.Ростов-на-Дону |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип работы резервуара основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Конструктивно резервуар представляет собой надземный стальной вертикальный сосуд цилиндрической формы с плоским днищем и оборудован понтоном.
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 № 8 расположен на площадке ПАО «Саратовнефтепродукт» Саратовская область, г. Энгельс, ул. Нефтяная-13.

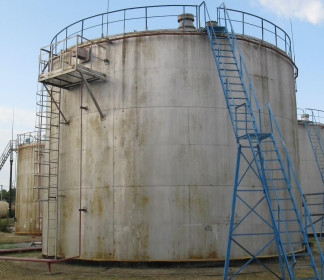

Общий вид резервуара представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,2 |
| Условия эксплуатации: - температура окружающего среды, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры: - высота резервуара, мм - диаметр резервуара, мм | 8880 12330 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-1000 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- Рулетка измерительная металличяеская 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- Рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- Толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;
- Нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
МИ 3252-2009 Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах, регистрационный № ФР.1.29.2009.06689.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-1000
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
