Резервуары стальные горизонтальные цилиндрические РГС-20, 73749-18

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Каждый из резервуаров представляет собой горизонтальный цилиндрический металлический корпус с коническими днищами с расположенными сверху горловинами для установки технологического оборудования, осмотра и ремонта. Конструкция резервуаров предусматривает только подземную установку. Резервуары оснащаются кольцами жесткости для возможности беспрепятственного и безопасного прохождения обслуживающего персонала внутри резервуара. Резервуары комплектуются хомутами для крепления к фундаменту. Хомуты и крепления обеспечивают неподвижное состояние резервуаров на весь период их эксплуатации. На внутренние поверхности резервуаров нанесено антикоррозийное покрытие. Резервуары снабжены электронасосными агрегатами для откачки хранимой среды.

Резервуары стальные горизонтальные цилиндрические РГС-20 зав. №№ 59077, 59078 установлены на территории ГПС «Волгоград» АО «Транснефть-Приволга», по адресу: 400080, Российская Федерация, Волгоградская обл., г.о. Волгоград, ул. 40 лет ВЛКСМ, соор. 100 В.

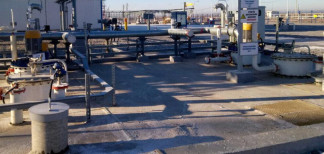

Общий вид места установки резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 1. Эскиз резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 2.

Рисунок 2 - Эскиз резервуаров стальных горизонтальных цилиндрических

РГС-20 зав. №№ 59077, 59078

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта методом печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    расходомер жидкости турбинный PTF040 (регистрационный номер 11735-06), предел допускаемой относительной погрешности измерений объема и объемного расхода жидкости ±0,15 %;

-    уровнемер «Струна-М» (регистрационный номер 15669-02), предел допускаемой приведенной погрешности измерений уровня ±1 мм;

-    рулетка измерительная металлическая 2-го класса точности Р20У2Г (регистрационный номер 55464-13), класс точности 2;

-    рулетка измерительная металлическая типа Р30У2К (регистрационный номер 51171-12), класс точности 2;

-    измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12), предел допускаемой абсолютной погрешности измерения температуры ±0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ТУ 3661-116-00217352-2004 «Резервуары типа РГС. Технические условия»
