| Номер в госреестре | 73750-18 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»), г. Анадырь |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-75 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара стального горизонтального цилиндрического РГС-75 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной горизонтальный цилиндрический РГС-75 представляет собой горизонтальный сварной сосуд с плоскими днищами. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний Установка резервуара - наземная.
Резервуар стальной горизонтальный цилиндрического РГС-75 с заводским номером № 11 распложен на территории Г осударственного унитарного предприятия Чукотского автономного округа, Билибинский район, с. Омолон, САТО ВП.

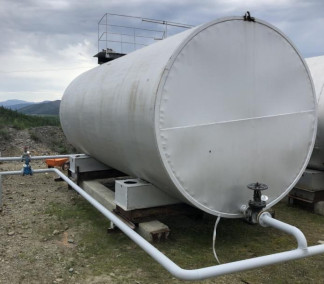

Общий вид резервуара стального горизонтального цилиндрического РГС-75 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РГС-75 | |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-75 № 11 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;
Рулетка измерительная металлическая 2-го класса точности с грузом, по ГОСТ 7502-98; Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Динамометр пружинный ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ, регистрационный № 32108-14
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Приказ Росстандарта № 256 от 7.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Техническая документация ГУП ЧАО «Чукотснаб»
