| Номер в госреестре | 73752-19 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | O342e |
| Изготовитель | «ENVEA», Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 14.01.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы О342е (далее - газоанализаторы) предназначены для измерений объёмной доли или массовой концентрации озона в воздушных средах.
Принцип действия газоанализаторов основан на измерении поглощения озоном ультрафиолетового излучения на длине волны 255 нм. Поглощение рассчитывается как отношение интенсивности излучения, прошедшего через анализируемую среду, к интенсивности излучения, прошедшего через очищенную от озона среду. Содержание озона рассчитывается согласно закону Бугера-Ламберта-Бера.
Газоанализаторы представляют собой одноблочные стационарные одноканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
Результаты измерений выводятся:
- на жидкокристаллический дисплей, расположенный на передней панели;
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
- на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.
Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.
Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi. Общий вид средства измерений, место пломбирования корпуса, место нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
О
I*
Е5А
CONNEC"

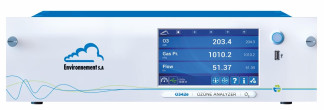

Рисунок 1 - Общий вид газоанализатора О342е
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- отображения результатов измерений и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;
- контроль внешней связи Ethernet, USB, Wi-Fi.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | О342е |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.k |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний объемной доли (массовой концентра- 1 3 ции) озона, млн (мг/м ) | от 0 до 10 (от 0 до 20) |
| Диапазон измерений объемной доли (массовой концентра- 1 3 ции) озона, млн (мг/м ) | от 0 до 0,02 включ. (от 0 до 0,04 включ.) св. 0,02 до 1 (св. 0,04 до 2) |
| Пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности измерений объемной доли (массовой концентрации) озона в диапазоне изме- 1 3 рений от 0 до 0,02 млн включ. (от 0 до 0,04 мг/м включ.), % | ±15 |
| Пределы допускаемой основной относительной погрешности измерений объемной доли (массовой концентрации) 1 3 озона в диапазоне св. 0,02 до 1 млн" (св. 0,04 до 2 мг/м ), % | ±15 |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 0С, в долях от предела допускаемой основной погрешности | ±0,35 |
| Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание в воздухе которых указан в Руководстве по эксплуатации на газоанализаторы, и содержание которых не превышает 0,5 ПДК по ГОСТ 12.1.005 - 88 или ГН 2.1.6.1338, в долях от предела допускаемой основной погрешности | ±0,2 |
| Предел допускаемого изменения выходного сигнала за 6 часов непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Нормальные условия измерений: »-» о/"ч - температура окружающей среды, С - содержание неизмеряемых компонентов, в долях от ПДК, не более | от +15 до +25 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 60 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Масса, кг, не более | 9 |
| Габаритные размеры газоанализатора, мм, не более: | |
| -длина | 606 |
| -ширина | 483 |
| -высота | 133 |
| Потребляемая мощность, В А, не более | 50 |
| Наименование характеристики | Значение |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от 0 до +35 от 10 до 80 от 90,6 до 104,8 |
| Объемный расход газовой смеси на входе газоанализатора, дм3/мин, не более | 1,0 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 24000 |
Таблица 4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности газоанализаторов, предназначенных для контроля предельно допускаемой концентрации (ПДК) в атмосферном воздухе и воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразви-тия РФ № 1034н от 09.09.11 г. и Приказом Минприроды России № 425 от 07.12.2012 г.)._
| Диапазон измерений объемной доли (массовой концентрации) озона, млн-1 (мг/м3) | Пределы допускаемой погрешности, % 1) | |
| приведенной 2) | относительной | |
| от 0 до 0,02 включ. (от 0 до 0,04 включ.) | ±25 | - |
| св. 0,02 до 1 (св. 0,04 до 2) | - | ±25 |
| лены для следующих условиях эксплуатации: >i от 0 до +35 oC; до 80 %; 04,8 кПа; тонентов, в долях от ПДК, не более 0,5. яя граница диапазона измерений. | ||
| 1) Значения погрешности установ - температура окружающей сред - относительная влажность от 10 - атмосферное давление 90,6 до 1 - содержание неизмеряемых ком 2) Нормирующее значение - верх | ||
наносится на титульный лист руководства по эксплуатации (типографским методом) и на табличку на задней панели газоанализатора (методом шелкографии или типографским методом).
Таблица 4 - Комплектность газоанализатора
| Наименование | Обозначение | Коли чество |
| Г азоанализатор | О342е | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП-242-2231-2018 | 1 экз. |
осуществляется по документу МП-242-2231-2018 «ГСИ. Газоанализаторы О342е. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июня 2018 г.
Основные средства поверки:
- генератор газовых смесей - рабочий эталон 1-го разряда T700U (рег. № 58708-14). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на газоанализатор, как показано на рисунке 1.
приведены в эксплуатационном документе.
Приказ Минприроды России от № 425 от 07.12.2012 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.2011 г. № 1034н ред. от 29.08.2014 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы «Environnement S.A.», Франция
