| Номер в госреестре | 73817-19 |
| Наименование СИ | Весы автоматического действия |
| Обозначение типа СИ | AM 50-NX |
| Изготовитель | "Packital S.r.l.", Италия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автоматического действия AM 50-NX (далее - весы) предназначены для измерения массы и сортировки фасованных товаров.
Весы встроены в комплексную линию производства и фасовки литиевых (консистентных) смазок, поставляемую фирмой «Ralot», Италия.
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал, который в свою очередь преобразуется аналого-цифровым преобразователем в цифровой сигнал.
Конструктивно весы состоят из нескольких модулей, установленных на металлическую раму и соединенных системой обмена данных: весового модуля с грузовым конвейером и грузоприемным устройством и шкафа управления.
Грузопередающим устройством является роликовый конвейер и дополнительные грузовые конвейеры для подачи и перемещения груза. Груз (фасованный товар) взвешивается при его перемещении по транспортеру через грузоприемное устройство.
Весовой модуль оборудован фотоэлементами для распознавания единиц подаваемого груза, и пневматическим выталкивателем для сортировки взвешенного груза в зависимости от отклонения их массы от установленных пределов.
Шкаф управления оснащен модулем терминала Checkweighing Unit Type 908 и предназначен для обработки сигнала весоизмерительного датчика и последующего пересчета его в единицы массы, программирования и выбора режимов работы весов, а также индикации результатов взвешивания.
Весы оснащены следующими функциями:
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы с работой выталкивателя;
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы с подсчетом количества отбракованного груза;
- подсчета числа объектов (единиц товара) в партии;
- подсчета средней массы фасованного товара в партии;
- суммирования массы фасованного товара в партии;
- памяти на 50 программ работы.
Терминология и наименования метрологических характеристик приведены в соответствии ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».
Информация с весов может быть сконфигурирована оператором и передана на внешние электронные устройства и в систему управления линией розлива и упаковки смазочных масел с помощью интерфейсов: RS232, 4-20 мА, Ethernet.

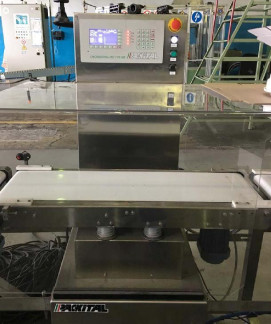

Общий вид весов представлен на рисунке 1. Пломбирование весов не предусмотрено.
Рисунок 1 - Общий вид весов автоматического действия AM 50-NX
Весы оснащены встроенным программным обеспечением. Идентификационное наименование программного обеспечения высвечивается при включении весов.
В программном обеспечении предусмотрено два уровня доступа - пользовательский и сервисный режимы работы. Основные функции метрологически значимой части программного обеспечения: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы весов. Формирование набора данных для индикации на дисплее, задание верхнего и (или) нижнего пределов фасованного товара для отбраковки, процедур калибровки доступны только из сервисного уровня. Обращение к метрологически незначимой части программного обеспечения из пользовательского уровня доступа - настройки дисплея, формата представления на дисплее результатов измерений, просмотр текущей информации о режиме работы весов и данных взвешивания.
Метрологически значимая часть программного обеспечения заложена в процессе производства и защищена от доступа и изменения паролем.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PACITAL |
| Номер версии ПО (идентификационный номер) | - |
| Цифровой идентификатор ПО | - |
Конструкция весов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Max), г | 5 000 |
| Минимальная нагрузка (Min), г | 40 |
| Действительная цена деления (d), г | 1 |
| Поверочное деление (e), г | 2 |
| Пределы допускаемой средней погрешности при автоматической работе при первичной поверке (в эксплуатации), г, в интервалах взвешивания: до 1000 г включ. св. 1000 г до 4000 г включ. св. 4000 г до Мах | ±1 (±2) ±2 (±4) ±3 (±6) |
| Предел допускаемого стандартного отклонения погрешности при автоматической работе при первичной поверке (в эксплуатации), г, в интервалах взвешивания: до 300 г включ. св. 300 г до 1000 г включ. св. 1000 г до Мах | 0,5 (1,0) 1,0 (2,0) 2,0 (4,0) |
| Пределы допускаемой средней погрешности при неавтоматической работе в режиме статического взвешивания при первичной поверке (в эксплуатации), г, в интервалах взвешивания: до 1000 г включ. св. 1000 г до 4000 г включ. св. 4000 г до Мах | ±1 (±2) ±2 (±4) ±3 (±6) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость взвешиваний (максимальная), шт./мин | 65 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 50 |
| Потребляемая мощность, В А, не более | 2 000 |
| Габаритные размеры грузоприемного устройства, мм, не более - длина - ширина | 100 500 |
| Условия эксплуатации - температура окружающей среды, °С | от +5 до +35 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автоматического действия | AM 50-NX | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 91-241-2018 | 1 экз. |
осуществляется по документу МП 91-241-2018 «ГСИ. Весы автоматического действия AM 50-NX. Методика поверки», утвержденному ФГУП «УНИИМ» 27 ноября 2018 г.
Основные средства поверки:
рабочие эталоны единицы массы 3-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы «Packital S.r.l.», Италия
