| Номер в госреестре | 73818-19 |
| Наименование СИ | Преобразователи напряжения измерительные аналого-цифровые |
| Обозначение типа СИ | МИК (МИК-1 №1, МИК-2 №1, МИК-3 №1, МИК-3 №2) |
| Изготовитель | ООО "Спецэлтех", г.Черноголовка |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные аналого-цифровые МИК (МИК-1 №1, МИК-2 №1, МИК-3 №1, МИК-3 №2) (далее по тексту - МИК) предназначены для измерений напряжения постоянного тока с системы аналоговых и цифровых датчиков, установленных на борту подвижной экспериментальной модели (подвижного объекта), записи полученных данных в энергонезависимую память и последующей передачи записанных массивов данных по цифровым интерфейсам на удаленный управляющий компьютер для обработки.
Преобразователи МИК-1, МИК-2 и МИК-3 представляют собой многоканальные измерители напряжения постоянного тока с выдачей результата измерений в цифровом коде в цифровые интерфейсы USB, RS422/485, USART, SPI в реальном времени или с записью на встроенную флэш-память с последующей выдачей записанного массива на внешний компьютер в виде отдельного файла.

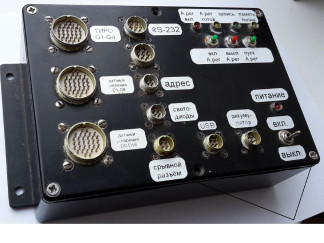

Место пломбирования от несанкционированного доступа Рисунок 2 - Общий вид МИК-2 и место пломбирования
Программное обеспечение ПО МИК включает два компонента: рабочую программу управляющего микроконтроллера МИК; прикладное ПО для калибровки и поверки МИК на ПК. По запросу пользователю передается система команд для создания пользовательского прикладного ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1-Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО МИК 1.0 |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | F5A11E71 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC 32 |
| Таблица 2- Основные мет | рологические характеристики МИК | ||
| Наименование характеристики | Значение | ||
| МИК-1 | МИК-2 | МИК-3 | |
| Общее число каналов | 16 | 8 | 24 |
| Диапазон измерения напряжения постоянного тока | 8 каналов от -15 до +15 мВ; 8 каналов от -2,5 до +2,5 В | 8 каналов от -35 до +35 мВ | 8 каналов от -5 до +5В; 16 каналов от -10 до +10 В |
| Разрядность АЦП | 12 | 16 | 16 |
| Пределы допускаемой погрешности измерения напряжения постоянного тока приведенной к верхнему пределу диапазона измерений, % | ±0,1 | ±0,01 | ±0,01 |
| Частота опроса АЦП, кГц | от 0,1 до 6,0 | от 0,1 до 20,0 | от 0,1 до 30,0 |
| Режим опроса каналов | Мультиплекси рование | Мультиплекси рование | Одномоментная фиксация отсчётов всех каналов |
Таблица 3 - Основные технические характеристики МИК
| Наименование характеристики | Значение | ||
| МИК-1 | МИК-2 | МИК-3 | |
| 1 | 2 | 3 | 4 |
| Питание датчиков - ип, В | от 0 до +5 | от 0 до +5 | от 0 до +12 |
| Напряжение электропитания, В | от 9 до 18 | от 4,5 до 9 | от 9 до 36 |
| Потребляемая мощность, ВА | от 2 до 5 | от 2 до 3 | от 2 до 5 |
| Г абаритные размеры, мм | 200x120x65 | 140x90x65 | 140x75x50 |
| Масса, кг | 1 | 0,3 | 0,5 |
| Средний срок службы, лет | 10 | 10 | 10 |
| 1 | 2 | 3 | 4 |
| Условия эксплуатации: | |||
| температура окружающего воздуха, °С | от 0 до +50 | от 0 до +50 | от 0 до +50 |
| относительная влажность воздуха, %, не более | 98 | 98 | 98 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность МИК
| Наименование | Обозначение | Количество, шт./экз. |
| Преобразователь напряжения измерительный аналого-цифровой (зав. № 1) | МИК-1 | 1 |
| Преобразователь напряжения измерительный аналого-цифровой (зав. № 1) | МИК-2 | 1 |
| Преобразователь напряжения измерительный аналого-цифровой (зав. №№ 1, 2) | МИК-3 | 2 |
| Руководство по эксплуатации | САШМ.466935.001 РЭ | 1 |
| Формуляр | САШМ.466935.001 ФО | 1 |
| Методика поверки | МП 3.34.001-2018 | 1 |
| Программное обеспечение (пакет тестовых программ комплекса) | - |
осуществляется по документу МП 3.34.001-2018 «Преобразователи напряжения измерительные аналого-цифровые МИК (МИК-1 №1, МИК-2 №1, МИК-3 №1, МИК-3 №2). Методика поверки», утверждённому ФГУП «ЦАГИ» 15.06.2018 г.
Основные средства поверки:
- калибратор Fluke 9100E, регистрационный номер в Федеральном информационном фонде 25985-09;
- вольтметр универсальный В7-78/1, регистрационный номер в Федеральном информационном фонде 52147-12;
- калибратор К3607, регистрационный номер в Федеральном информационном фонде 35963-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую сторону документации.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мобильному измерительному комплексу МИК
ГОСТ Р 52931 - 2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261 - 94 Средства измерения электрических и магнитных величин. Общие технические условия
