| Номер в госреестре | 73819-19 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | D8 DISCOVER |
| Изготовитель | "Bruker AXS GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры рентгеновские D8 DISCOVER (далее - дифрактометры) предназначены для измерений параметров кристаллической решетки методом рентгеновской дифракции в соответствии с аттестованными методиками (методами) измерений.
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга.
Конструктивно дифрактометры представляют собой стационарные напольные приборы модульной архитектуры. Дифрактометры состоят из источника рентгеновского излучения с анодами из меди, кобальта, хрома, молибдена, железа, серебра, вольфрама или титана, прецизионного гониометра, блоков детектирования и блока управляющей электроники со встроенным микропроцессором. Модули собраны в едином измерительном шкафу. Дополнительно по требованию заказчика дифрактометры могут быть укомплектованы персональным компьютером.
Дифрактометры построены по оптической схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллографически определенных атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.
В дифрактометрах для регистрации квантов рентгеновского излучения устанавливается позиционно-чувствительный или сцинтилляционный детектор.

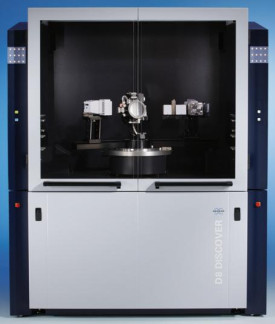

Общий вид дифрактометров и обозначение места нанесения знака поверки представлены на рисунке 1.
Дифрактометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО дифрактометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | DIFFRAC. SUITE | TOPAS |
| Номер версии ПО (идентификационный номер ПО) | не ниже 4.0 | не ниже 4.2 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон углов дифракции 29, ° | от 20 до 130 |
| Пределы допускаемой абсолютной погрешности измерений параметров кристаллической решетки: - а, нм - с, нм | ±0,0001 ±0,001 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г еометрия съемки | 9/9 или 9/29 |
| Вращение образца по оси ф, ° | свободное вращение |
| Материал анода рентгеновской трубки | Cu/Co/Cr/Mo/Fe/Ag/W /Ti |
| Параметры электрического питания: - напряжение переменного тока при однофазном питании, В* - напряжение переменного тока при трехфазном питании, В* - частота переменного тока, Гц | 208±21/ 230±23/240j£ 120±12/ 230±23/24o*V от 47 до 63 |
| Потребляемая мощность (без дополнительного оборудования), В А, не более | 6500 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 2040 1680 1290 |
| Масса, кг, не более | 980 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 от 20 до 80 |
| * Напряжение переменного тока и количество фаз электрического питания устанавливается на заводе-изготовителе по требованию заказчика | |
наносится на лицевую панель дифрактометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дифрактометр рентгеновский | D8 DISCOVER | 1 шт. |
| Персональный компьютер | ПК | по заказу |
| Программное обеспечение | DIFFRAC.SUITE | 1 шт. |
| TOPAS | 1 шт. | |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 76-251-2018 | 1 экз. |
осуществляется по документу МП 76-251-2018 «ГСИ. Дифрактометры рентгеновские D8 DISCOVER», утвержденному ФГУП «УНИИМ» 20 сентября 2018 г.
Основные средства поверки:
- ГСО 10475-2014 Стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) (SRM 1976b), аттестованное значение параметра кристаллической решетки а 0,4759137 нм, границы допускаемых значений абсолютной погрешности аттестованного значения при P=0,95 ±0,0000080 нм, аттестованное значение параметра кристаллической решетки с 1,299337 нм, границы допускаемых значений абсолютной погрешности аттестованного значения при P=0,95 ±0,000015 нм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дифрактометров с требуемой точностью.
Знак поверки наносится на лицевую панель дифрактометров.
приведены в эксплуатационном документе.
Техническая документация фирмы «BRUKER AXS GmbH», Германия
