| Номер в госреестре | 73821-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 |
| Изготовитель | ГУП ЧАО "Чукотснаб", г.Анадырь |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 представляют собой горизонтальные сварные сосуды с коническими днищами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75- наземная, РГС-25 №№ 1, 2, 3 - подземная.
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 распложены в резервуарных парках Государственного унитарного предприятия Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»). Расположение указано в таблице 1.
Таблица 1
| Заводские номера резервуаров | Местонахождение |
| Резервуары стальные горизонтальные цилиндрические РГС-4 | |
| 27 | ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырский район, п. Беринговский, участок «Беринговский» нефтебаза |
| Резервуары стальные горизонтальные цилиндрические РГС-10 | |
| 5 67 | ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Беринговский, участок «Беринговский» нефтебаза ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, г. Анадырь, Анадырский районный участок № 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-25 | |
| 1, 2, 3 39, 40, 41, 42, 44, 45, 58, 59, 60 873, 894 | ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, г. Анадырь, Анадырский районный участок № 2 ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Марково, участок «Марковский» перевал/база Яры ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, с. Усть-белая, участок «Усть-белая» АЗС |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 14, 15, 16, 18, 22, 23, 24, 26, 27, 29, 30, 32 | ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Марково, участок «Марковский» перевал/база Яры |
| Заводские номера резервуаров | Местонахождение |
| Резервуары стальные горизонтальные цилиндрические РГС-60 | |
| 2 19, 20, 30, 31, 32 388, 435, 436, 439, 466, 900, 907 | ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Беринговский, участок «Беринговский» нефтебаза ГУП ЧАО «Чукотснаб», Чукотский АО, Билибинский район, г. Билибино, участок «Билибино» склад ГСМ ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, пгт. Эгвекинот, участок «Эгвекинот» САТО ВП |
| Резервуары стальные горизонтальные цилиндрические РГС-75 | |
| 3, 4, 5 8, 9, 10, 11, 12, 13 | ГУП ЧАО «Чукотснаб», Чукотский АО, Провиденский район, п. Провидения, участок «Провидения» САТО ВП ГУП ЧАО «Чукотснаб», Чукотский АО, Анадырьский район, п. Марково, участок «Марковский» перевал/база Яры |

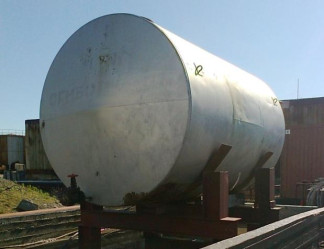

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 представлен на рисунках 1-6.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10, РГС-25, РГС-50, РГС-60, РГС-75 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| РГС-4 | РГС-10 | РГС-25 | РГС-50 | РГС-60 | РГС-75 | |
| Номинальная вместимость, м3 | 4 | 10 | 25 | 50 | 60 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-4 № 27 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 №№ 5, 67 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 №№ 1, 2, 3, 39, 40, 41, 42, 44, 45, 58, 59, 60, 873, 894 | 14 шт. |
| Паспорт | 14 экз. | |
| Г радуировочная таблица | 14 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 №№ 14, 15, 16, 18, 22, 23, 24, 26, 27, 29, 30, 32 | 12 шт. |
| Паспорт | 12 экз. | |
| Г радуировочная таблица | 12 экз. | |
| Резервуар стальной горизонтальный цилиндрический | РГС-60 №№ 2, 19, 20, 30, 31, 32, 388, 435, 436, 439, 466, 900, 907 | 13 шт. |
| Паспорт | 13 экз. | |
| Г радуировочная таблица | 13 экз. |
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-75 №№ 3, 4, 5, 8, 9, 10, 11, 12, 13 | 9 шт. |
| Паспорт | 9 экз. | |
| Г радуировочная таблица | 9 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
Рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;
Рулетка измерительная металлическая 2-го класса точности с грузом, по ГОСТ 7502-98; Эталонный уровнемер 2-горазряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.
Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм по ГОСТ 8.400.
Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Линейка измерительная металлическая, регистрационный № 20048-05.
Штангенциркуль ТТТЦ, регистрационный № 32108-14
Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 07.02.2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация ГУП ЧАО «Чукотснаб»
| Зарегистрировано поверок | 51 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
