| Номер в госреестре | 73822-19 |
| Наименование СИ | Виброметры портативные |
| Обозначение типа СИ | SKF Quick Collect Sensor |
| Изготовитель | "SKF (U.K.) Limited", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры портативные SKF Quick Collect Sensor (далее - виброметры) предназначены для измерения характеристики вибрации (виброскорости) и бесконтактного измерения температуры поверхностей твердых тел.
Принцип действия виброметров основан на осуществлении непрерывного приема, усилении и преобразовании в электрический сигнал колебаний, амплитуда и частота которых пропорциональна внешнему воздействию (виброскорости), и дальнейшей их передачи на регистрирующее устройство (планшет или телефон) по сети Bluetooth. Виброметр устанавливается на поверхность исследуемого объекта при помощи магнитного держателя. Преобразование вибрации в электрический сигнал происходит с помощью встроенного преобразователя виброскорости (велосиметра).
Принцип измерения температуры основан на преобразовании потока инфракрасного излучения исследуемого объекта в электрический сигнал, пропорциональный температуре.

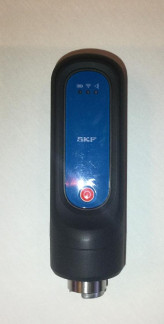

Общий вид виброметров представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид виброметров (вид сзади)
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Тип устройства | iOS | Android | ||
| Идентификационное наименование ПО | SKF Quick Collect | DataCollect by SKF | SKF Quick Collect | DataCollect by SKF |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.2 | не ниже 3.0.0 | не ниже 1.0 | не ниже 3.0.0 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброскорости (СКЗ), мм/с | от 0,5 до 55 |
| Диапазон рабочих частот при измерении виброскорости, Гц | от 10 до 1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерения виброскорости в диапазонах рабочих частот и рабочих температур: от 10 до 20 Гц включ. и св. 500 до 1000 Гц, дБ св. 20 до 500 Гц включ., % | ±3 ±5 |
| Диапазон измерений температуры, °С | от -20 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±4,0 |
| Показатель визирования | 1:8 |
| Рабочие условия эксплуатации: диапазон температур окружающей среды, °С | от -20 до +60 |
| Напряжение питания постоянного тока, В | 12 |
| Габаритные размеры (длина хширина х высота), мм | 45x45x135 |
| Масса, кг | 0,2 |
наносится на руководство по эксплуатации методом печати или наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброметр портативный | SKF Quick Collect Sensor | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП № 204/3-12-2018 | 1 экз. |
осуществляется по документу МП № 204/3-12-2018 «Виброметры портативные SKF Quick Collect Sensor . Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2018 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 60 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц ГОСТ 28243-96 Пирометры. Общие технические требования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя SKF (U.K.) Limited
