| Номер в госреестре | 73826-19 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | СГС-902 |
| Изготовитель | Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности СГС-902 предназначены для измерений объемной доли и довзрывоопасной концентрации метана, пропана, бутана, ацетилена и ацетона, объемной доли и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота в воздухе рабочей зоны.
Сигнализаторы загазованности СГС-902 (далее - сигнализаторы) представляют собой стационарные одно- или двухканальные приборы непрерывного действия.
Принцип действия сигнализаторов:
- по измерительным каналам объемной доли или довзрывоопасной концентрации горючих газов (датчики ДГТ-902) - термокаталитический;
- по измерительным каналам объемной доли или массовой концентрации вредных газов (датчики ДГЭ-902) - электрохимический.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы состоят из источника питания БП-902, устройства порогового двухканального УПЭС-902 и подключаемых к нему датчиков газовых термокаталитических ДГТ-902 и/или электрохимических ДГЭ-902.
Связь между датчиками и УПЭС-902 осуществляется посредством унифицированного аналогового токового сигнала (4-20) мА.
Датчики ДГТ-902 и ДГЭ-902 имеют два варианта исполнения:
а) со встроенным пороговым устройством, настроенным на второй (аварийный) порог срабатывания звуковой и световой сигнализации;
б) без встроенного порогового устройства.
Сигнализаторы, содержащие датчики ДГТ-902 и ДГЭ-902 со встроенным пороговым устройством, могут поставляться без УПЭС-902 и БП-902.
Сигнализаторы обеспечивают:
- выдачу измерительной и служебной информации на ЖК дисплей;
- световую, звуковую сигнализацию и управляющие сигналы в виде замыкания "сухих" контактов реле при достижении концентрации двух фиксированных пороговых значений (предупредительная и аварийная сигнализация);
- световую, звуковую сигнализацию о состоянии сигнализатора «вкл.» «обрыв» и «перегрузка»;
- выдачу унифицированного выходного аналогового токового сигнала от 4 до 20 мА;
- выдачу цифрового сигнала по интерфейсу RS-232 и RS-485.

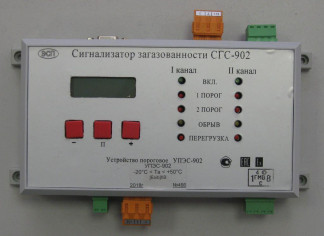

Общий вид сигнализаторов и схема пломбирования приведены на рисунке 1.
УПЭС сигнализаторов имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- прием и обработку измерительной информации;
- формирование выходных сигналов;
- пересчет единиц измерения;
- диагностика состояния аппаратной части.
Программное обеспечение сигнализаторов идентифицируется по запросу через интерфейс RS-232 или RS-485.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик сигнализаторов.
Сигнализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | upes902 140708.HEX |
| Номер версии (идентификационный номер) ПО | V36902 |
| Цифровой идентификатор ПО | 735D |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. | |
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов с датчиками ДГТ-902_
| Тип датчика | Определяемый компонент | Диапазон измерений для определяемого компонента1 | Пределы допускаемой основной абсолютной погрешности^ | Пределы допускаемой абсолютной погрешности^ | |
| объемной доли | довзрывоопасных концентраций, % НКПР4) | ||||
| ДГТ-902- метан | метан (СН4) | от 0 до 2,2 % | от 0 до 50 | ±5 % НКПР | ±18 % НКПР |
| ДГТ-902- пропан | пропан (С3Н8) | от 0 до 0,85 % | от 0 до 50 | ±5 % НКПР | ±18 % НКПР |
| ДГТ-902- бутан | - (н а) t 2 у н- С | от 0 до 0,7 % | от 0 до 50 | ±5 % НКПР | ±18 % НКПР |
| ДГТ-902- ацетилен | ацетилен (С2Н2) | от 0 до 1,15 % | от 0 до 50 | ±5 % НКПР | ±18 % НКПР |
| ДГТ-902- ацетон | ацетон ((СН3)2СО) | от 0 до 1,25 % | от 0 до 50 | ±5 % НКПР | ±18 % НКПР |
| 1) Диапазон показаний для всех измерительных каналов с датчиками ДГТ-902 от 0 до 100 % НКПР. 2) В нормальных условиях эксплуатации для газовых сред, содержащих только один определяемый компонент. 3) В рабочих условиях эксплуатации для газовых сред, содержащих только один определяемый компонент. 4) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. | |||||
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов с датчиками ДГЭ-902_
| Тип датчика | Определяемый компонент | Диапазон измерений для определяемого компонента | Пределы доп ной пог | ускаемой основ-решности1) | |
| объемной до-1 2) ли, млн | массовой концентрации, мг/м3 | абсолютной, мг/м3 | относительной, % | ||
| ДГЭ-902-оксид углерода | Оксид углерода (СО) | от 0 до 17 включ. св. 17 до 103 | от 0 до 20 включ. св. 20 до 120 | ±4 | ±20 |
| ДГЭ-902- сероводород | Сероводород (H2S) | от 0 до 7 включ. св. 7 до 32 | от 0 до 10 включ. св. 10 до 50 | ±2 | ±20 |
| ДГЭ-902-диоксид серы | Диоксид серы (SO2) | от 0 до 3,8 включ. св. 3,8 до 18,8 | от 0 до 10 включ. св. 10 до 50 | ±2 | ±20 |
| ДГЭ-902- диоксид азота | Диоксид азота (NO2) | от 0 до 1 включ. св. 1 до 10,5 | от 0 до 2 включ. св. 2 до 20 | ±0,4 | ±20 |
| 1) В нормальных условиях эксплуатации. 2) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполнен согласно ГОСТ 12.1.005-88 для условий +20 0С и 760 мм рт. ст. | |||||
Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности сигнализаторов, предназначенных для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.)_
| Определяемый компонент | Диапазон измерений массо | Пределы допускаемой погрешности 1) | |
| вой концентрации., мг/м3 | абсолютной, мг/м3 | относительной, % | |
| Оксид углерода (CO) | от 0 до 20 включ. | ±5 | - |
| св. 20 до 120 | - | ±25 | |
| Сероводород (H2S) | от 0 до 10 включ. | ±2,5 | - |
| св. 10 до 50 | - | ±25 | |
| Диоксид серы (SO2) | от 0 до 10включ. | ±2,5 | - |
| св. 10 до 50 | - | ±25 | |
| Диоксид азота (NO2) | от 0 до 2 включ. | ±0,5 | - |
| св. 2 до 20 | - | ±25 | |
| 1) Значения погрешности установлены для следующих условиях эксплуатации: - температура окружающей среды от +10 до +30 oC; - относительная влажность от 30 до 80 %; - атмосферное давление от 97,3 до 105,3 кПа; | |||
| - сопутствующие компоненты (перечень согласно таблице 2) не более 0,5-ПДК. | |||
Таблица 5 - Прочие метрологические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10°С от температуры при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой погрешности срабатывания порогового устройства УПЭС-902 и датчиков со встроенным пороговым устройством, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемого изменения выходных сигналов сигнализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Предел допускаемого времени срабатывания сигнализации, с, не более: - для датчиков ДГТ-902 - для датчиков ДГЭ-902 | 15 60 |
| Нормальные условия измерений: »-» 0/-ч - диапазон температуры окружающей среды, C - диапазон относительной влажности окружающей среды при температуре +35 0C, % - диапазон атмосферного давления, кПа | от +15 до +25 от 30 до 80 от 97,3 до 104,3 |
Таблица 6 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Время прогрева сигнализаторов, мин, не более | 10 |
| Диапазон напряжение питания переменного тока частотой 50±1 Гц, В | от 205 до 230 |
| Потребляемая электрическая мощность, В-А, не более: | 12 |
| Средний срок службы (без учета сенсора), лет | 10 |
| Средняя наработка на отказ, ч | 30 000 |
| Сигнализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты: - УПЭС-902 - ДГТ-902 - ДГЭ-902 | [Ex ib Gb] IIB 1Ex ib d IIB T6 Gb 1Ex ib IIB T6 Gb |
| Степень защиты корпуса сигнализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-2015: - датчики ДГТ-902, ДГЭ-902 - УПЭС-902 - IP 20 | IP 54 IP 20 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон температуры окружающей среды, oC: - УПЭС-902 - ДГТ-902, ДГЭ-902 - диапазон относительной влажности окружающей среды при температуре +35 °C, % - диапазон атмосферного давления, кПа | от -20 до +50 от -40 до +50 от 0 до 95 от 84 до 117 |
Таблица 7 - Габаритные размеры и масса составных частей сигнализаторов
| Условное обозначение составной части сигнализатора | Г абаритные размеры, мм, не более | Масса, кг | ||
| длина | ширина | высота | ||
| ДГТ-902, ДГЭ-902 | 65 | 145 | 35 | 0,2 |
| УПЭС-902 | 180 | 155 | 40 | 0,5 |
| БП-902 | 115 | 90 | 80 | 0,8 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и в виде таблички на корпус устройства порогового и датчиков.
Таблица 8 - Комплектность сигнализаторов
| Наименование | Обозначение | Кол. | Примечание |
| Пороговое устройство УПЭС-902 и источник питания БП-902 | - | 1 шт. | По заявке заказчика |
| Датчики ДГТ-902, ДГЭ-902 | - | 1 компл. | Тип датчика определяется при заказе |
| Руководство по эксплуатации | ЖСКФ.411711.004 РЭ | 1 экз. | |
| Паспорт | ЖСКФ.411711.004 ПС | 1 экз. | |
| Методика поверки | МП 242-2244-2018 | 1 экз. | |
| Комплект принадлежностей | - | 1 компл. |
осуществляется по документу МП 242-2244-2018 «ГСИ. Сигнализаторы загазованности СГС-902. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
29.05.2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014), пропан
- воздух (ГСО 10540-2014, 10541-2014), бутан - воздух (ГСО 10540-2014, 10541-2014), ацетилен
- воздух (ГСО 10541-2014), оксид углерода - воздух (ГСО 10532-2014), сероводород - воздух (ГСО 10537-2014, ГСО 10538-2014), диоксид азота -воздух (ГСО 10546-2014), диоксид серы -воздух (ГСО 10537-2014, ГСО 10538-2014), ацетон - воздух (ГСО 10535-2014), в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
приведены в эксплуатационном документе.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N1034н)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах ЖСКФ 411711.004 ТУ Сигнализаторы загазованности СГС-902. Технические условия
| Зарегистрировано поверок | 83 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
