| Номер в госреестре | 73828-19 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | ЭЛМЕТРО-Паскаль-03, Паскаль-03 |
| Изготовитель | Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-ОЗ, Паскаль-03 (далее -калибраторы) предназначены для воспроизведений и измерений силы постоянного тока, измерений напряжения постоянного тока.
Принцип действия калибраторов в режиме измерений электрических сигналов основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и отображении измеренных значений на дисплее калибратора. В режиме воспроизведений калибраторы осуществляют цифро-аналоговое преобразование численных значений в сигналы силы постоянного тока на выходе калибратора.
Электронный блок калибраторов выполнен в портативном металлическом корпусе, с возможностью крепления к щиту.
В состав калибраторов входят:
- электронный блок;
- аккумуляторная батарея;
- блок питания от сети переменного тока 220 В с частотой 50 Гц;
По заказу калибраторы дополнительно комплектуются:
- адаптером для подключения к персональному компьютеру (ПК) по интерфейсу USB и программным обеспечением (ПО) «АРМ-Паскаль»;
- внешними преобразователями давления;
- источниками создания давления;
- адаптером для подключения к калибратору совместимых по цифровому интерфейсу преобразователей давления.
Дисплей калибраторов отображает результаты измерений и воспроизведений в цифровом виде, режим работы калибратора, тип и параметры используемого внешнего преобразователя давления.
Калибраторы обеспечивают:
- воспроизведение давления - с помощью внешних источников давления;
- измерение давления с использованием внешних преобразователей давления;
- коммуникацию с интеллектуальными датчиками по протоколу HART;
- измерение сигналов силы постоянного тока и напряжения постоянного тока;
- измерение и воспроизведение (имитацию) сигналов токовой петли, с питанием петли от внешнего источника или от калибратора;
- сбор, хранение и передачу результатов измерений (калибровки) в компьютер.
В режиме измерения избыточного и абсолютного давления/разрежения калибраторы осуществляют индикацию показаний, измеренных внешним преобразователем давления, подключенным к калибратору по цифровому интерфейсу. В качестве внешних преобразователей используются средства измерений давления, зарегистрированные в Федеральном информационном фонде, имеющие совместимый с калибраторами интерфейс.
Калибраторы выпускаются в модификациях ЭЛМЕТРО-Паскаль-03 и Паскаль-03, отличающихся только наносимыми на корпус товарными знаками. Каждая из модификаций выпускается в общепромышленном и взрывозащищенном исполнениях, а также с различными классами точности.
Общий вид калибраторов и место пломбирования от несанкционированного доступа представлены на рисунке 1.

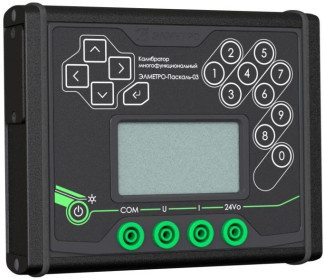

Рисунок 1 - Общий вид калибраторов и место пломбирования от несанкционированного доступа
Калибраторы имеют внутреннее и внешнее программное обеспечение (далее по тексту -
ПО).
Внешнее ПО «АРМ-Паскаль» не оказывает влияния на метрологические характеристики калибраторов. Внутреннее ПО калибраторов состоит из метрологически значимой и метрологически незначимой частей. В калибраторах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибраторов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Внутреннее ПО | Внешнее ПО | |
| Идентификационное наименование ПО | - | АРМ-Паскаль |
| Номер версии (идентификационный номер) ПО | 2.x.x* | - |
| Цифровой идентификатор ПО | BF54 | - |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | - |
| Примечание - * - первое число номера версии отвечает за метрологически значимую часть ПО | ||
Уровень защиты ПО калибраторов от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики калибраторов многофункциональных ЭЛМЕТРО-Паскаль-ОЗ, Паскаль-03 представлены в таблицах 2 - 3.
| Наименование характеристики | Значение для класса точности | |
| 0,005 | 0,01 | |
| Диапазон измерений силы постоянного тока (/из), мА | от 0 до 24 | |
| Пределы допускаемой основной^ абсолютной погрешности измерений силы постоянного тока (А/из), мА | 0, 0 о о о Т В ) + 0, 2 м я ) | ±(0,0001-ТВ2) + 0,3 мкА) |
| Диапазоны измерений напряжения постоянного тока (ииз), В | от -1 до +1 от -50 до +50 | |
| Пределы допускаемой основной^ абсолютной погрешности измерений напряжения постоянного тока (Аииз), В: - для диапазона от -1 до +1 В - для диапазона от -50 до +50 В | ±(0,0002|ТВ2)| + 0,0001 В) ±(0,0004|ТВ2)| + 0,002 В) | |
| Пределы допускаемой дополнительной абсолютной погрешности измерений силы и напряжения постоянного тока, вызванные изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной погрешности в рабочих условиях измерений | 0,5 | |
| Диапазон воспроизведений силы постоянного тока (/в), мА | от 0,001 до 24 | |
| Пределы допускаемой основной1-* абсолютной погрешности воспроизведений силы постоянного тока (А/в), мА | 0, 0 о о о Т В ) + 0, 2 м я ) | 0, 0 0 1 Т В + 0, 3 м я ) |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведений силы постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной погрешности в рабочих условиях измерений | 0,5 | |
| Примечания: 1) Пределы допускаемых основных абсолютных погрешностей измерений и воспроизведений электрических величин нормированы в нормальных условиях измерений, включая дрейф показаний в течение 1 года; 2) в формулах расчета пределов допускаемой основной абсолютной погрешности: ТВ - текущее значение измеряемой (воспроизводимой) величины. | ||
Таблица 3 - Технические характеристики калибраторов
| Наименование характеристики | Значение |
| Параметры электрического питания: - от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц - от встроенной аккумуляторной батареи: - номинальное напряжение постоянного тока, В | от 176 до 253 от 48 до 62 4,8 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 1,2 |
| Габаритные размеры (без чехла) (длинахвысотахширина), мм не более | 174x142x40 |
| Нормальные условия измерений: о/~' - температура окружающего воздуха, C - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +35 до 80 от 70 до 106,7 |
| Рабочие условия измерений: - температура окружающего воздуха, C - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа | от -10 до +50 до 80 от 70 до 106,7 |
| Средняя наработка на отказ, ч | 30000 |
| Средний срок службы, лет | 8 |
наносится на титульные листы эксплуатационной документации калибраторов типографским способом и на корпус калибратора гравировкой или другим методом, обеспечивающим читаемость знака в течение срока службы.
Таблица 4 - Комплект калибраторов
| Наименование | Обозначение | Количество |
| Электронный блок калибратора | - | 1 шт. |
| Электрический кабель для подключения преобразователя давления | - | 1 шт. |
| Набор электрических кабелей для подключения поверяемых приборов | - | 1 комплект |
| Адаптер USB 1) | - | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Источник создания давления 1) 2) | - | 1 шт. |
| Источник питания от сети переменного тока | - | 1 шт. |
| Паспорт | АМПД.411181.153 ПС | 1 экз. |
| Руководство по эксплуатации | АМПД.411181.153 РЭ | 1 экз. |
| Методика поверки | АМПД.411181.153 МП | 1 экз. |
| Адаптер для подключения совместимых преобразователей давления к электронному блоку калибратора 1) 2) | - | 1 шт. |
| Преобразователи давления 1) 2) | - | 1 комплект |
| ПО ПК «АРМ-Паскаль» (на электронном носителе) 1) | - | 1 шт. |
| Сумка или кейс | - | 1 шт. |
| Примечания: 1) поставляется по отдельному заказу; 2) точное количество определятся при заказе. | ||
осуществляется по документу АМПД.411181.153 МП «Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-03, Паскаль-03. Методика поверки», утвержденному ООО «ИЦРМ»
24.10.2018 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор универсальный Н4-201 (регистрационный номер в Федеральном информационном фонде 61007-15);
- мера электрического сопротивления однозначная МС 3050М (регистрационный номер в федеральном информационном фонде 46843-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А
АМПД.411181.153 ТУ Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-03, Паскаль-03. Технические условия
