| Номер в госреестре | 73830-19 |
| Наименование СИ | Системы мониторинга показателей качества электрической энергии |
| Обозначение типа СИ | DIRIS Digiware |
| Изготовитель | "SOCOMEC SAS", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2024 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга показателей качества электрической энергии DIRIS Digiware (далее - системы) предназначены для измерений, контроля и анализа показателей качества электрической энергии (ПКЭ) в электрических сетях переменного и постоянного тока.
Принцип действия систем заключается в преобразовании входных аналоговых сигналов напряжения и силы тока в цифровой сигнал с помощью АЦП, последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Также результаты измерений могут быть переданы на внешний компьютер через интерфейсы Ethernet, RS-485, USB.
Управление процессом измерений осуществляется при помощи микропроцессора. Системы состоят из модулей и датчиков различного функционального назначения, которые соединяются между собой с помощью шины передачи данных DIRIS Digiware Bus, образуя измерительные каналы. Это позволяет конфигурировать и масштабировать системы в зависимости от выполняемых задач. Максимальное количество устройств в системе - 96 шт. Благодаря возможности распределения в пространстве составных частей, различным форматам модулей и датчиков, а также их малогабаритности, системы могут быть интегрированы в ограниченные пространства уже существующих, действующих электроустановок.
Системы состоят из следующих модулей и датчиков:
- модули для измерений напряжения переменного тока: модификации U-10; U-20; U-30;
- модули для измерений напряжения постоянного тока: модификации U-31dc; U-32dc с адаптерами U500dc; U1000dc;
- модули для измерений силы переменного тока: модификации I-30; I-31; I-33; I-35; I-43; I-45; I-60; I-61;
- модули управления и питания: модификации C-31; C-32 (обе без дисплея); D-30; D-40; D-50; D-70 (все с встроенным дисплеем);
- модули коммуникационного шлюза: G-30; G-40; G-50; G-60;
- модули ввода-вывода: модификации I0-10; I0-20;
- датчики для измерений силы переменного тока неразъемные: TE-18; TE-25; TE-35; TE-45; TE-55; TE-90;
- датчики для измерений силы переменного тока разъемные: TR-10; TR-16; TR-24;
TR-36;
- датчики для измерений силы переменного тока гибкие (датчик Роговского): TF-55; TF-120; TF-300;
- датчики для измерений силы переменного тока (три датчика в едином корпусе): S-130; S-135; S-Datacenter.
Модификации модулей отличаются между собой функциональностью (для измерений, контроля или анализа) и диапазонами измерений физических величин.
Модификации датчиков отличаются между собой диапазонами измерений физических величин и конструктивным исполнением.
Основные режимы работы систем: измерения, регистрация, контроль, анализ. Перечень ПКЭ, измеряемых и вычисляемых системами, представлен в таблице 1.
Функциональные характеристики модулей представлены в таблицах 2 - 7.

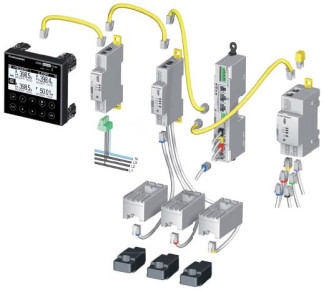

Общий вид систем, модулей, датчиков представлен на рисунках 1 - 21.
Пломбирование систем мониторинга показателей качества электрической энергии DIRIS Digiware не предусмотрено.
| Наименование ПКЭ | Наличие |
| Среднеквадратическое значение напряжения | Да |
| Среднеквадратическое значение силы тока | Да |
| Частота | Да |
| Перенапряжение | Да |
| Провал напряжения | Да |
| Прерывание напряжения | Да |
| Активная мощность | Да |
| Реактивная мощность | Да |
| Полная мощность | Да |
| Коэффициент мощности | Да |
| Активная энергия | Да |
| Реактивная энергия | Да |
| Полная энергия | Да |
| Несимметрия напряжений и токов | Да |
| Г армонические составляющие напряжения | Да |
| Г армонические составляющие тока | Да |
| Суммарный коэффициент гармонических составляющих напряжения (THDu) | Да |
| Суммарный коэффициент гармонических составляющих тока (THDi) | Да |
Таблица 2 - Функциональные характеристики модулей модификаций U-10; U-20; U-30
| Наименование функции | Наличие | ||
| Измерения | Контроль | Анализ | |
| U-10 | U-20 | U-30 | |
| Измерения фазного/линейного напряжения, частоты | Да | Да | Да |
| Измерения несимметрии напряжений | Нет | Нет | Да |
| Измерения коэффициента n-ой гармонической составляющей напряжения до 63 порядка | Нет | Нет | Да |
| Измерения суммарного коэффициента гармонических составляющих напряжения (THDu) | Нет | Да | Да |
| Измерения провалов, перенапряжения, прерываний напряжения | Нет | Нет | Да |
| Порог срабатывания | Нет | Нет | Да |
| Память измерений (до 45 дней) | Нет | Нет | Да |
Таблица 3 - Функциональные характеристики модулей модификаций U-31dc; U-32dc
| Наименование функции | Наличие | |
| U-31dc | U-32dc | |
| Измерения напряжения постоянного тока | Да | Да |
| Измерения пульсаций напряжения постоянного тока | Да | Да |
| Порог срабатывания | Да | Да |
| Построение трендов | Да | Да |
| Наименование функции | Наличие | |||||||
| Измерения | Измерения | Контроль | Анализ | Контроль | Анализ | Измерения | Измерения | |
| I-30 | I-31 | I-33 | I-35 | I-43 | I-45 | I-60 | I-61 | |
| Число входов силы тока | 3 | 3 | 3 | 3 | 4 | 4 | 6 | 6 |
| Измерения активной, реактивной полной энергии | Да | Да | Да | Да | Да | Да | Да | Да |
| Профили нагрузки | Нет | Да | Нет | Да | Нет | Да | Нет | Да |
| Многотарифный учет | Нет | Да | Нет | Да | Нет | Да | Нет | Да |
| Измерения фазных токов, тока нейтрали, суммарной активной, реактивной, полной мощности, суммарного коэффициента мощности | Да | Да | Да | Да | Да | Да | Да | Да |
| Измерения фазной активной, реактивной, полной мощности, фазного коэффициента активной мощности | Нет | Нет | Да | Да | Да | Да | Нет | Нет |
| Измерения несимметрии токов | Нет | Нет | Нет | Да | Нет | Да | Нет | Нет |
| Измерения угла фазового сдвига | Нет | Нет | Нет | Да | Нет | Да | Нет | Нет |
| Измерения суммарного коэффициента гармонических составляющих тока (THDi) | Нет | Нет | Да | Да | Да | Да | Нет | Нет |
| Измерения коэффициента n-ой гармонической составляющей тока до 63 порядка | Нет | Нет | Нет | Да | Нет | Да | Нет | Нет |
| Перегрузка по току | Нет | Нет | Нет | Да | Нет | Да | Нет | Нет |
| Порог срабатывания | Нет | Нет | Нет | Да | Нет | Да | Нет | Нет |
| Память измерений (до 45 дней) | Нет | Нет | Нет | Да | Нет | Да | Нет | Нет |
Таблица 5 - Функциональные характеристики модулей модификаций C-31; C-32; D-30; D-40; D-50; D-70
| Наименование функции | Наличие | |||||
| C-31 | C-32 | D-30 | D-40 | D-50 | D-70 | |
| Шина DIRIS Digiware Bus | Да | Да | Да | Да | Да | Да |
| Вход интерфейса RS-485 | Нет | Нет | Нет | Нет | Да | Да |
| Выход интерфейса RS-485 Modbus | Да | Нет | Нет | Да | Нет | Нет |
| Выход интерфейса Ethernet | Нет | Нет | Нет | Нет | Да | Да |
| Встроенный Web-сервер Webview | Нет | Нет | Нет | Нет | Нет | Да |
| Наименование функции | Наличие | |||
| G-30 | G-40 | G-50 | G-60 | |
| Интерфейс RS-485 Modbus | Да | Да | Да | Да |
| Беспроводная связь | Нет | Да | Нет | Да |
| Интерфейс Ethernet | Да | Да | Да | Да |
| Встроенный Web-сервер Webview -мониторинг мощности | Да | Да | Да | Да |
| Встроенный Web-сервер Webview -мониторинг мощности и энергии | Нет | Нет | Да | Да |
Таблица 7 - Функциональные характеристики модулей модификаций 10-10; 10-20
| Наименование функции | Наличие | |
| 10-10 | 10-20 | |
| Число цифровых входов | 4 | Нет |
| Число цифровых выходов | 2 | Нет |
| Число аналоговых входов 0(4) - 20 мА | Нет | 2 |
*Сэ
Cfl
/__= socomec!
<*) ON Н I '*
Л СОМ ш |V
^ К ■ /
*■" дь 'о
ОС 9* §
с $
fi I
ш
юЭ
А
Рисунок 6 - Общий вид модулей модификаций Рисунок 7 - Общий вид модулей модификаций I-43; I-45 I-60; I-61
О
Hi
socomec
© *
§ °N|
© ©
[НИ
■W
Рисунок 8 - Общий вид модулей модификаций Рисунок 9 - Общий вид модулей модификации C-31; C-32 D-30
к
ifllf
[Я
Г* I .
■■ I
■so.-,,,
mec
h
1
| L^J_ | |
| [jiiiir] |
Et[.
^Г-ПЗ Lj "
Рисунок 14 - Общий вид модулей модификации G-50
Рисунок 16 - Общий вид модулей Рисунок 17 - Общий вид модулей
модификации I0-10 модификации I0-20
Рисунок 18 - Общий вид датчиков модификаций TE-18; TE-25; TE-35; TE-45; TE-55; TE-90
Системы работают под управлением встроенного программного обеспечения (ПО) микропроцессора, которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. ПО заносится в защищенную от записи память микропроцессора системы предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 8 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 9 - Метрологические характеристики систем
| Наименование характеристики | Значение |
| Канал измерений напряжения переменного тока (модули U-10; U-20; U-30) | |
| Диапазон измерений напряжения переменного тока, В - фазное - линейное | от 50 до 300 от 87 до 520 |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % | ±0,2 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой основной относительной погрешности измерений частоты, % | ±0,02 |
| Наименование характеристики | Значение |
| Канал измерений напряжения постоянного тока (модули U-31dc; U-32dc с адаптерами U500dc; U1000dc) | |
| Диапазон измерений напряжения постоянного тока, В - модули U-31dc - модули U-32dc - модули с адаптером U500dc - модули с адаптером U1000dc | от 19,2 до 60 от 48 до 180 от 200 до 600 от 400 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % - модули U-31dc; U-32dc - модули с адаптером | ±0,5 ±1 |
| Канал измерений силы переменного тока (модули I-30; I-31; I-33; I-35; I-43; I-45; I-60; I-61) | |
| Диапазон измерений силы переменного тока, А | Определяется модификацией датчиков ТЕ, TR, TF для измерений силы переменного тока |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % - модули с датчиками TE, TF - модули с датчиками TR | ±0,5 ±1 |
| Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В-А) | от Цмин^мин до Цмакс^макс |
| Пределы допускаемой основной относительной погрешности измерений, % - активной мощности с датчиками TE, TF - активной мощности с датчиками TR - реактивной мощности с датчиками TE, TF, TR - полной мощности с датчиками TE, TF - полной мощности с датчиками TR | ±0,5 ±1 ±1 ±0,5 ±1 |
| Диапазон измерений коэффициента мощности | от -1 до +1 |
| Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % - модули с датчиками TE, TF - модули с датчиками TR | ±0,5 ±1 |
| Канал измерений силы постоянного тока (унифицированные сигналы) (модули I0-20) | |
| Диапазон измерений силы постоянного тока, мА | от 0(4) до 20 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % | ±0,5 |
| Датчики TE-18; TE-25; TE-35; TE-45; T | E-55; TE-90 |
| Диапазон измерений силы переменного тока, А - датчики TE-18 - датчики TE-25 - датчики TE-35 - датчики TE-45 - датчики TE-55 - датчики TE-90 | от 0,1 до 24 или от 0,5 до 75 от 0,8 до 192 от 1,26 до 300 от 3,2 до 756 от 8 до 1200 от 12 до 2400 |
| Наименование характеристики | Значение |
| Датчики TR-10; TR-16; TR-24; T | R-36 |
| Диапазон измерений силы переменного тока, А - датчики TR-10 - датчики TR-16 - датчики TR-24 - датчики TR-36 | от 0,5 до 90 от 0,64 до 120 от 1,26 до 200 от 4 до 720 |
| Датчики TF-55; TF-120; TF-300 | |
| Диапазон измерений силы переменного тока, А - датчики TF-55 - датчики TF-120 - датчики TF-300 | от 3 до 720 от 10 до 2400 от 32 до 7200 |
| Датчики S-130; S-135; S-Datacenter | |
| Номинальный ток, А | 10 |
| Максимальный ток, А | 63 |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % | ±0,5 |
| Примечания имин - минимальное значение напряжения, В; !мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; !макс - максимальное значение силы тока, А | |
Температурный коэффициент для определения дополнительной погрешности измерений составляет 0,05/°С.
Таблица 10 - Основные технические характеристики систем
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 100 до 240 50/60 24 |
| Габаритные размеры, мм, (длинахширинахвысота) | |
| - модули U-10; U-20; U-30 | 90x18x65 |
| - модули U-31dc; U-32dc | 90x18x65 |
| - адаптеры U500dc; U1000dc; U1500dc | 90x54x58 |
| - модули I-30; I-31; I-33; I-35 | 90x18x65 |
| - модули I-43; I-45 | 150x27x72 |
| - модули I-60; I-61 | 90x36x65 |
| - модули C-31; C-32 | 90x18x65 |
| - модули D-30; D-40; D-50; D-70 | 92x45x92 |
| - модули G-30; G-50 | 62x65x90 |
| - модули G-40; G-60 | 62x101x90 |
| - модули I0-10; I0-20 | 100x18x65 |
| - датчик TE-18 | 28x20x45 |
| - датчик TE-25 | 25x32,5x65 |
| - датчик TE-35 | 35x32,5x71 |
| - датчик TE-45 | 45x32,5x86 |
| - датчик TE-55 | 55x32,5x100 |
| Наименование характеристики | Значение |
| - датчик TE-90 - датчики TR-10 - датчики TR-16 - датчики TR-24 - датчики TR-36 - датчики TF-55 (длина петли^диаметр петли) - датчики TF-120 (длина петлихдиаметр петли) - датчики TF-300 (длина петлихдиаметр петли) - датчики S-130; S-135; S-Datacenter | 90х24,6х126 25х39х71 30x42x74 45x44x95 57x42x111 182x55 376x120 942x300 54x42,5x28 |
| Масса, кг | |
| - модули U-10; U-20; U-30 | 0,064 |
| - модули U-31dc; U-32dc | 0,064 |
| - адаптеры U500dc; U1000dc; U1500dc | 0,072 |
| - модули I-30; I-31; I-33; I-35 | 0,063 |
| - модули I-60; I-61 | 0,083 |
| - модули I-43; I-45 | 0,133 |
| - модули C-31; C-32 | 0,065 |
| - модули D-30; D-40; D-50; D-70 | 0,180 |
| - модули G-30; G-50; | 0,190 |
| - модули G-40; G-60 | 0,215 |
| - модули I0-10; I0-20 | 0,063 |
| - датчик TE-18 | 0,024 |
| - датчик TE-25 | 0,069 |
| - датчик TE-35 | 0,089 |
| - датчик TE-45 | 0,140 |
| - датчик TE-55 | 0,187 |
| - датчик TE-90 | 0,163 |
| - датчики TR-10 | 0,074 |
| - датчики TR-16 | 0,117 |
| - датчики TR-24 | 0,211 |
| - датчики TR-36 | 0,311 |
| - датчики TF-55 | 0,114 |
| - датчики TF-120 | 0,142 |
| - датчики TF-300 | 0,220 |
| - датчики S-130; S-135; S-Datacenter | 0,063 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 75 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +70 95 без конденсации |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы мониторинга показателей качества электрической энергии DIRIS Digiware (вид и количество модулей и датчиков - по заказу) | - | 1 шт. |
| Компакт диск с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-011-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-011-18 «Системы мониторинга показателей качества электрической энергии DIRIS Digiware. Методика поверки», утвержденному ООО «ИЦРМ»
09.04.2018 г.
Основные средства поверки: калибратор переменного тока Ресурс-К2М (регистрационный номер в Федеральном информационном фонде № 31319-12); установка поверочная универсальная УППУ-МЭ 3.1K (регистрационный номер в Федеральном информационном фонде № 39138-08); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); амперметр Д5090 (регистрационный номер в Федеральном информационном фонде № 10195-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам мониторинга показателей качества электрической энергии DIRIS Digiware
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования
