| Номер в госреестре | 73832-19 |
| Наименование СИ | Датчики давления промывочной жидкости |
| Обозначение типа СИ | ДД-25, ДД-40, ДД-60, ДД-100 |
| Изготовитель | ООО "ГЕОКОНТРОЛЬ", г.Самара |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления промывочной жидкости ДД-25, ДД-40, ДД-60, ДД-100 (далее -датчики), предназначены для непрерывных измерений избыточного давления путем преобразования давления бурового раствора в линии нагнетания или в обсадной колонне нефтегазовых скважин в унифицированный аналоговый выходной сигнал напряжения постоянного тока.
Принцип действия датчиков основан на пьезорезистивном методе преобразования давления в электрический сигнал напряжения постоянного тока.
В качестве преобразователя давления в датчиках используется пьезорезисторный чувствительный элемент. Деформация, вызванная воздействием давления на кремниевую мембрану, передается на сформированные на ней пьезорезисторы. В результате изменяется величина сопротивления этих резисторов, включенных в измерительный мост Уитстона. Это изменение сопротивления преобразуется в измерительном модуле датчика, компенсируется нелинейность передаточной функции чувствительного элемента и ее температурная зависимость. В интерфейсном модуле датчика формируется унифицированный аналоговый выходной сигнал напряжения постоянного тока пропорциональный воздействующему давлению.
Электрическое подключение датчика к регистрирующей аппаратуре и источнику питания осуществляется с помощью трехпроводного кабеля МКЭШ 3*0,35.
Корпус датчика изготовлен из стали марки 40Х13. На наружной поверхности приёмного патрубка нарезана резьба М20* 1,5.
Датчики выпускаются в модификациях ДД-25, ДД-40, ДД-60, ДД-100, отличающихся рабочими и предельными диапазонами измерений.

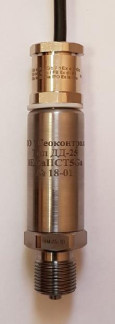

Общий вид датчиков представлен на рисунке 1. Пломбирование датчиков не предусмотрено.
отсутствует.
датчиков приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики датчиков
| Наименование характеристики | Значение для модификации | |||
| ДД-25 | ДД-40 | ДД-60 | ДД-100 | |
| Рабочий диапазон измерений избыточного давления, МПа | от 0 до 25 | от 0 до 40 | от 0 до 60 | от 0 до 100 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления (в диапазоне температуры от -45 до +70 °С), % | ±0,15 | |||
| Максимальное допускаемое испытательное давление, % от верхнего значения диапазона измерений | 200 | 200 | 200 | 150 |
| Давление продавливания (разгерметизации), МПа | 75 | 120 | 180 | 250 |
| Выходной сигнал напряжения постоянного тока, В | от 0 до 10 | |||
| Масса, г, не более | 290 | |||
| Габаритные размеры (диаметрхдлина), мм, не более | 30x135 | |||
| Напряжение питания постоянного тока, В | от 10 до 15 | |||
| Потребляемая мощность, В А, не более | 0,05 | |||
| Рабочие условия измерений: - температура окружающей среды, °С | от -45 до +150 | |||
| Степень защиты | IP 65 | |||
| Маркировка взрывозащиты | 0Ex ia IIC Т5 X | |||
| Средняя наработка на отказ, ч | 30000 | |||
| Средний срок службы, лет | 5 | |||
наносится на титульный лист паспорта типографским способом.
Комплект поставки датчиков приведен в таблице 2.
Таблица 2 - Комплектность датчиков
| Наименование | Количество |
| Датчик давления | 1 шт. |
| Тройник | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-1000 (регистрационный номер в Федеральном информационном фонде 52189-16);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 26.51.52-002-55908181-2017 Датчики давления промывочной жидкости ДД-25, ДД-40, ДД-60, ДД-100. Технические условия
