Государственный реестр средств измерений

Трансформаторы тока ТОЛ-ЗТМ, 73833-19

73833-19
Трансформаторы тока ТОЛ-ЗТМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 73833-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТОЛ-ЗТМ
Изготовитель ООО "Завод трансформаторов и магнитопроводов", г.Екатеринбург
Год регистрации 2019
Срок свидетельства 30.01.2024
МПИ (интервал между поверками) 16 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТОЛ-ЗТМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки и являются комплектующими изделиями.

Трансформаторы тока ТОЛ-ЗТМ по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками.

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.

Вторичные обмотки намотаны на отдельных магнитопроводах.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса и выполнены в виде контактных площадок с отверстиями для болтов М12.

Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и выполнены в виде винтов М6, закрываемых съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.

Для крепления на месте установки трансформаторы имеют закладные гайки в основании корпуса.

На трансформаторах имеется табличка технических данных.

Трансформаторы имеют ряд конструктивных исполнений, отличающихся номинальным напряжением, номинальным первичным током, количеством обмоток, формой и размерами корпуса, массой.

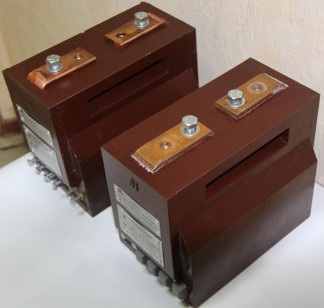

Общий вид трансформаторов представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 3.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы не требуют ремонта на протяжении всего срока эксплуатации.

Место

нанесения

знака

утверждения

типа

М-Х-Х-Х/Х-Х/Х-У 2

О Л-Зг

Программное обеспечение

отсутствует.

|_ Категория размещения по ГОСТ 15150-69

_ Климатическое исполнение по ГОСТ 15150-69

_ Номинальный первичный/вторичный ток, А

_ Класс точности вторичных обмоток

_ Номер конструктивного исполнения

_ Номинальное напряжение, кВ

_ Товарный знак изготовителя

С литой изоляцией

_ Опорный

_ Трансформатор тока

Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики

Значение

Номер конструктивного исполнения

1 или 2

3 или 4

5 или 6

7 или 8

Номинальное напряжение, кВ

10;

1 1

Номинальный первичный ток, А

от 5 до 3000 включ.

от 30 до 150 включ.

от 100 до 200 включ.

от 50 до 3000 включ.

Номинальный вторичный ток, А

от 1 до 5 включ.

Количество вторичных обмоток

2

3

Номинальная вторичная нагрузка, В-А

-    с коэффициентом мощности cos ф2 = 1

-    с коэффициентом мощности cos ф2 = 0,8

1; 2; 2,5 от 3 до 100 включ.

Класс точности вторичных обмоток:

-    для измерений и учета

-    для защиты

0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 10 5Р;10Р

Номинальная предельная кратность вторичных обмоток для защиты, Кном

от 5 до 100 включ.

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, ^Бном

от 3 до 20 включ.

Номинальная частота напряжения сети, Гц

50 или 60 1)

Примечание - 1 для трансформаторов, предназначенных для поставок на экспорт

Таблица 2 - Основные технические характеристики трансформаторов

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- длина

270

- ширина

164

- высота

224

Масса, кг, не более

20

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У2, Т2

Средний срок службы, лет

30

Средняя наработка до отказа, ч

4-105

Знак утверждения типа

наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность трансформаторов

Наименование

Обозначение

Количество

Трансформатор тока ТОЛ-ЗТМ

ТУ 27.11.42-002-871769739-2018

1 шт.

Руководство по эксплуатации

-

1 экз. 1)

Паспорт

-

1 экз.

Примечание: 1) - При поставке партии трансформаторов в один адрес по согласованию с заказчиком общее количество экземпляров РЭ может быть уменьшено, но должно быть не менее одного экземпляра на партию и не менее трех экземпляров на партию в пятьдесят штук

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04);

-    прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

ТУ 27.11.42-002-871769739-2018 Трансформаторы тока серии ТОЛ-ЗТМ. Технические условия
