| Номер в госреестре | 73835-19 |
| Наименование СИ | Резервуар горизонтальный стальной |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | ООО "ИТС Металлоконструкции", г.Казань |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной РГС-5 (далее - резервуар) предназначен для хранения, слива светлых т темных нефтепродуктов, нефти, масел, конденсата (в том числе в смеси с водой), промывочной жидкости (растворы моющих средств), а также для аварийного сброса нефти и нефтепродуктов на предприятиях нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуар представляет собой горизонтальный цилиндрический металлический корпус, с усеченно-коническими днищами с расположенной сверху горловиной для установки технологического оборудования, осмотра и ремонта. Конструкция резервуара предусматривает только надземную установку. Резервуар оснащается кольцами жесткости для возможности беспрепятственного и безопасного прохождения обслуживающего персонала внутри резервуара. Резервуар комплектуется хомутами для крепления к фундаменту. Хомуты и крепления обеспечивают неподвижное состояние резервуара на весь период его эксплуатации. На внутреннюю поверхность резервуара нанесено антикоррозийное покрытие. Резервуар снабжен электрона-сосным агрегатом для откачки хранимой среды.
Резервуар горизонтальный стальной РГС-5 зав. № 121 установлен на территории ГПС «Волгоград» АО «Транснефть-Приволга», по адресу: 400080, Российская Федерация, Волгоградская обл., г.о. Волгоград, ул. 40 лет ВЛКСМ, соор. 100 В.

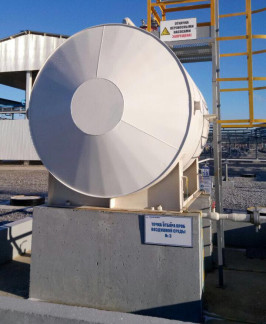

Общий вид резервуара горизонтального стального представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина, мм | 2445 |
| Внутренний диаметр, мм | 1900 |
| Высота, мм | 2050 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - температура рабочей среды, °С | от -50 до +50 от 84,0 до 106,7 от -35 до +44 |
| Масса, кг, не более | 2300 |
| Расчетное давление, МПа, не более | 0,07 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной | РГС-5 № 121 | 1 шт. |
| Паспорт | РГС 5.00.000 ПС | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PTF040 (регистрационный номер 11735-06), предел допускаемой относительной погрешности измерений объема и объемного расхода жидкости ±0,15 %;
- уровнемер «Струна-М» (регистрационный номер 15669-02), предел допускаемой приведенной погрешности измерений уровня ±1 мм;
- рулетка измерительная металлическая 2 класса точности Р20У2Г (регистрационный номер 55464-13), класс точности 2;
- рулетка измерительная металлическая типа Р30У2К (регистрационный номер 51171-12), класс точности 2;
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12), предел допускаемой абсолютной погрешности измерения температуры ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.
ГОСТ 8.595 - 2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ТУ 3615-008-78682561-2016 «Технические условия»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
