| Номер в госреестре | 73843-19 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | С1-178/1 |
| Изготовитель | Закрытое акционерное общество "Супертехприбор" (ЗАО "Супертехприбор"), г. Мытищи, Московская обл. |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь измерительный термоэлектрический средней мощности и энергии импульсов лазерного излучения 3A-QUAD с дисплеем Nova II (далее по тексту - преобразователь измерительный) предназначен для измерения мощности и энергии лазерного излучения, положения лазерного пучка.
Принцип действия преобразователя измерительного основан на преобразовании непрерывного лазерного излучения плотностью до 1 кВт/см2 и импульсного лазерного излучения плотностью до 2 Дж/см2 в диапазоне длин волн от 0,19 до 20 мкм в электрический сигнал.
Конструктивно преобразователь измерительный состоит из преобразователя 3A-QUAD и дисплея NOVA II.
По условиям эксплуатации преобразователь измерительный удовлетворяет требованиям группы 1.1 ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью воздуха от 45 до 75.
Общий вид преобразователя, место пломбировки от несанкционированного доступа, места наклейки знака утверждения типа и знака поверки представлены на рисунках 1 и 2.
Рисунок 1 - Общий вид преобразователя измерительного термоэлектрического средней мощности и энергии импульсов лазерного излучения 3A-QUAD .
Место нанесения знака поверки
Место наклейки знака утверждени типа
Место пломбировки от несанкционированного доступа

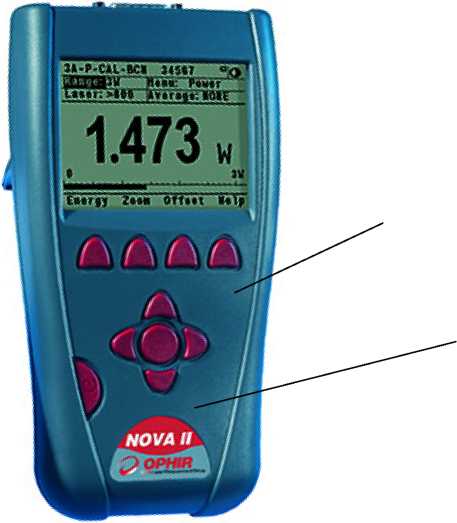

Рисунок 2 - Внешний вид дисплея Nova II
Конструкция преобразователя измерительного исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений, % | ±3 |
| Диапазон рабочих значений средней мощности лазерного излучения, Вт | от 0,0001 до 3 |
| Диапазон рабочих значений энергии импульсов лазерного излучения, Дж | от 0,00002 до 2 |
| Диаметр приемной площадки, мм | 9,5 |
| Габаритные размеры, мм, не более: - преобразователя измерительного - дисплея Nova II | 48x70x70 110x40x210 |
| Масса, кг, не более - преобразователя измерительного - дисплея Nova II | 0,20 0,55 |
| Электропитание: - напряжение, В - частота питающей сети, Г ц | от 220 -10% 50±2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, %, не более | от 15 до 25 от 86 до 106 от 45 до 75 |
наносится типографским методом на титульный лист паспорта и методом наклеивания этикетки на оборотную сторону корпуса прибора.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| 1 | 2 |
| Преобразователь измерительный | 1 шт. |
| Блок питания | 1 шт. |
| Дисплей | 1 шт. |
| Штатив | 1 шт. |
| Преобразователь измерительный термоэлектрический средней мощности и энергии импульсов лазерного излучения 3A-QUAD с дисплеем Nova II. Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу «Инструкция. Преобразователь измерительный термоэлектрический средней мощности и энергии импульсов лазерного излучения 3A-QUAD с дисплеем Nova II. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России __.__.2018.
Основные средства поверки:
- рабочий эталон единицы средней мощности лазерного излучения РЭСМ (рег. № 27393-04), диапазон воспроизводимых значений средней мощности от 0,001 до 2 Вт, суммарная погрешность РЭСМ, выраженная в виде СКО результата измерения: в диапазоне от 0,001 до 0,1 Вт - 2 %, в диапазоне от 0,1 до 2 Вт - 1 %;
- рабочий эталон единицы энергии РЭЭ (рег. №27394-04), диапазон воспроизводимых энергий от 0,005 до 0,5 Дж, суммарная погрешность РЭЭ, выраженная в виде СКО результата измерения не более 2 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на корпус прибора методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.275-2016 ГСИ. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм
| Зарегистрировано поверок | 160 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
