Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, 73855-19

Назначение

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-400 №№ 1, 10, РВС-700 №№ 2, 5, 19, 20, 22, 26, РВС-1000 № 35, РВС-2000 №№ 23, 24, 26, РВС-3000 № 38 расположены: Российская Федерация, Краснодарский край, ст. Новотитаровская, ул. Степная, д. 2, ПАО «НК «Роснефть»-Кубаньнефтепродукт», Краснодарская нефтебаза (РВС-700 №№ 2, 19, 20, РВС-2000 №№ 23, 24, 26);

Российская Федерация, Краснодарский край, г. Славянск-на-Кубани, ул. Маевское шоссе, д. 23, ПАО «НК «Роснефть»-Кубаньнефтепродукт», Протокская нефтебаза (РВС-400 №№ 1, 10, РВС-700 №№ 22, 26, РВС-1000 № 35, РВС-3000 № 38);

Российская Федерация, Краснодарский край, г. Новороссийск, пос. Верхнебаканский, ул. Кубанская, д. 5, ПАО «НК «Роснефть»-Кубаньнефтепродукт», Черноморская нефтебаза.

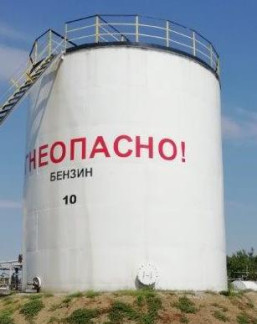

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках 1 - 5.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средств измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);

-    термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
