| Номер в госреестре | 73873-19 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | Spark |
| Изготовитель | "Innovalia Metrology", Испания |
| Год регистрации | 2019 |
| Срок свидетельства | 30.01.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные серии Spark (далее - КИМ) предназначены для измерений геометрических размеров и взаимного расположения поверхностей деталей сложной формы, проведения статистического анализа, измерения профилей деталей машиностроительного комплекса в цехах и лабораториях промышленных предприятий.
Принцип действия КИМ основан на считывании с измерительных шкал при помощи считывающих головок (энкодеров) значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно КИМ являются машинами портального типа с подвижным порталом.
КИМ состоят из станины, траверсы и пиноли, выполненных из гранита для обеспечения одинакового коэффициента температурного расширения по всем осям. Направляющие по оси X, по которой перемещается портал, встроены непосредственно в станину и закрыты защитным чехлом. Траверса, по которой перемещается ползун с пинолью, является направляющей по оси Y. Уравновешивание перемещающейся по оси Z пиноли происходит с помощью управляемого пневматического цилиндра, что обеспечивает малую инертность при остановке пиноли. Перемещения подвижных частей КИМ осуществляются на воздушных подшипниках с помощью ременной фрикционной передачи. Три направляющие образуют декартову систему координат X, Y, Z. В данной системе перемещается трехмерная измерительная головка, на которую в зависимости от требований заказчика устанавливаются контактные датчики TP20, SP25M, производства «Renishaw plc» или лазерный сканер Optiscan, производства «Innovalia Metrology», Испания.
По дополнительному заказу потребителя КИМ могут комплектоваться системой температурной компенсации.
Измерения проводятся в ручном и автоматическом режимах. Ручной режим осуществляется при помощи пульта управления. Автоматический режим осуществляется с персонального компьютера.
КИМ выпускаются в нескольких модификациях, которые отличаются друг от друга типоразмерами, диапазонами измерений и точностными характеристиками.
Общий вид КИМ представлен на рисунках 1 и 2.
Пломбирование КИМ не предусмотрено.

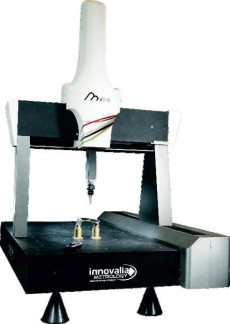

Рисунок 1 - Общий вид машин координатно Рисунок 2 - Общий вид машин
измерительных серии Spark с контактным координатных измерительных серии Spark с
измерительным датчиком Renishaw лазерным сканером Optiscan
КИМ оснащены базовым программным обеспечением «M3» (далее - ПО). ПО предназначено для измерения, сканирования, анализа и вывода отчета о трехмерных геометрических параметрах измеряемой детали, включая криволинейные поверхности, турбинные лопатки и др.
Главная защита ПО - это USB-ключ-заглушка HASP (ПО направленное на борьбу с нарушением авторских прав), использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | M3 |
| Номер версии (идентификационный номер) ПО, не ниже | 3.8 |
| Цифровой идентификатор ПО | 574A521F |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Модификация | Дискретность отсчета измерительных шкал, мкм | Пределы допускаемой абсолютной погрешности, ±, мкм (L - измеряемая длина в мм) | |||||
| Контактный датчик ТР20 | Контактный датчик SP25M | Лазерный сканер Optiscan | |||||
| МРЕе | МРЕр | MPEe | MPEp | MPEe | MPEp | ||
| 06.05.05 | 0,05 | 2,5+2,2-L/1000 | 2,5 | 2,0+2,2L/1000 | 2,0 | 6,5+2,2L/1000 | 6,5 |
| 10.07.05 | 0,05 | 2,5+2,2-L/1000 | 2,5 | 2,0+2,2L/1000 | 2,0 | 6,5+2,2L/1000 | 6,5 |
| 10.07.07 | 0,05 | 2,5+2,5-L/1000 | 2,5 | 2,0+2,5L/1000 | 2,0 | 6,5+2,5L/1000 | 6,5 |
| 10.07.10 | 0,05 | 2,8+2,8L/1000 | 2,8 | 2,3+2,8L/1000 | 2,3 | 6,8+2,8L/1000 | 6,8 |
| 12.10.05 | 0,05 | 2,8+2,8L/1000 | 2,8 | 2,3+2,8L/1000 | 2,3 | 6,8+2,8L/1000 | 6,8 |
| 12.10.07 | 0,05 | 2,9+2,8L/1000 | 3,1 | 2,4+2,8L/1000 | 2,6 | 6,9+2,8L/1000 | 7,1 |
| 12.10.10 | 0,05 | 3,1+3,2L/1000 | 3,4 | 2,6+3,2L/1000 | 2,8 | 7,1+3,2L/1000 | 7,4 |
| 16.10.05 | 0,05 | 2,8+2,8L/1000 | 2,8 | 2,3+2,8L/1000 | 2,3 | 6,8+2,8L/1000 | 6,8 |
| 16.10.07 | 0,05 | 2,9+2,8L/1000 | 3,1 | 2,4+2,8L/1000 | 2,6 | 6,9+2,8L/1000 | 7,1 |
| 16.10.10 | 0,05 | 3,1+3,2L/1000 | 3,4 | 2,6+3,2L/1000 | 2,8 | 7,1+3,2L/1000 | 7,4 |
| 20.10.07 | 0,05 | 2,9+2,8L/1000 | 3,1 | 2,4+2,8L/1000 | 2,6 | 6,9+2,8L/1000 | 7,1 |
| 20.10.10 | 0,05 | 3,1+3,2L/1000 | 3,4 | 2,6+3,2L/1000 | 2,8 | 7,1+3,2L/1000 | 7,4 |
| 20.12.10 | 0,05 | 3,4+3,5L/1000 | 3,5 | 2,9+3,5L/1000 | 2,9 | 7,4+3,5L/1000 | 7,5 |
| 30.10.10 | 0,05 | 3,1+3,2L/1000 | 3,4 | 2,6+3,2L/1000 | 2,8 | 7,1+3,2L/1000 | 7,4 |
| 30.12.10 | 0,05 | 3,4+3,5L/1000 | 3,5 | 2,9+3,5L/1000 | 2,9 | 7,4+3,5L/1000 | 7,5 |
| 30.15.10 | 0,05 | 3,6+4,0L/1000 | 3,6 | 3,1+4,0L/1000 | 3,1 | 7,6+4,0L/1000 | 7,6 |
| 30.15.13 | 0,05 | 3,7+5,0L/1000 | 3,7 | 3,2+5,0L/1000 | 3,2 | 7,7+5,0L/1000 | 7,7 |
| 40.20.15 | 0,05 | 3,7+5,0L/1000 | 3,7 | 3,2+5,0L/1000 | 3,2 | 7,7+5,0L/1000 | 7,7 |
| где MPEe - абсолютная погрешность измерений длины (пространственных измерений); МРЕр - абсолютная погрешность измерительной головки. | |||||||
| Модификация | Диапазон измерений, мм | Г абаритные размеры, мм | Масса, кг | Масса измеряемой детали, кг | ||||
| Ось X | Ось Y | Ось Z | Длина | Ширина | Высота | |||
| 06.05.05 | 600 | 500 | 500 | 1455 | 1252 | 2575 | 1040 | 800 |
| 10.07.05 | 1000 | 700 | 500 | 2035 | 1555 | 2575 | 2060 | 1900 |
| 10.07.07 | 1000 | 700 | 700 | 2035 | 1555 | 2975 | 2075 | 1900 |
| 10.07.10 | 1000 | 700 | 1000 | 2035 | 1555 | 3575 | 2100 | 1900 |
| 12.10.05 | 1200 | 1000 | 500 | 2235 | 1855 | 2575 | 2760 | 3400 |
| 12.10.07 | 1200 | 1000 | 700 | 2235 | 1855 | 2975 | 2775 | 3400 |
| 12.10.10 | 1200 | 1000 | 1000 | 2235 | 1855 | 3575 | 2800 | 3400 |
| 16.10.05 | 1600 | 1000 | 500 | 2635 | 1855 | 2650 | 3775 | 3400 |
| 16.10.07 | 1600 | 1000 | 700 | 2635 | 1855 | 3050 | 3790 | 3400 |
| 16.10.10 | 1600 | 1000 | 1000 | 2635 | 1855 | 3650 | 3815 | 3400 |
| 20.10.07 | 2000 | 1000 | 700 | 3035 | 1855 | 3050 | 4360 | 4200 |
| 20.10.10 | 2000 | 1000 | 1000 | 3035 | 1855 | 3650 | 4390 | 4200 |
| 20.12.10 | 2000 | 1200 | 1000 | 3035 | 2055 | 3650 | 5215 | 4400 |
| 30.10.10 | 3000 | 1000 | 1000 | 4035 | 1855 | 3700 | 7190 | 6100 |
| 30.12.10 | 3000 | 1200 | 1000 | 4035 | 2055 | 3700 | 8450 | 6100 |
| 30.15.10 | 3000 | 1500 | 1000 | 4490 | 2445 | 3750 | 10565 | 6100 |
| 30.15.13 | 3000 | 1500 | 1350 | 4490 | 2445 | 4100 | 10720 | 6100 |
| 40.20.15 | 4000 | 2000 | 1500 | 5775 | 2945 | 4750 | 16500 | 6100 |
Лист № 5 Всего листов 7
| Наименование характеристики | Значение |
| Минимальная разрешающая способность, мкм | 30 |
| Ширина области сканирования, мм | 42 |
| Г лубина области сканирования, мм | 35 |
| Расстояние до объекта сканирования, мм | 93 |
| Степень опасности генерируемого лазерного излучения по ГОСТ Р МЭК 60825-1-2009 | 2 класс |
| Скорость сканирования, точек/с | 60 000 |
Таблица 5 - Основные технические характеристики КИМ
| Наименование характеристики | Значение |
| Максимальная скорость в пространстве, мм/с | 500 |
| Максимальное ускорение в пространстве, мм/с2 | 1000 |
| Потребление воздуха, л/мин | 150 |
| Давление воздуха, бар | от 6,0 до 8,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22/110±11 50±2,5/60±3 |
| Потребляемая мощность, кВт, не более | 2,5 |
| Условия эксплуатации: - нормальная область значений температур, °С - диапазон рабочих температур, °С - относительная влажность воздуха, % | от +19 до +21 от +15 до +35 от 25 до 85 |
| Максимальный временной температурный градиент, °С/ч | 0,5 |
| Максимальный пространственный температурный градиент, °С/м | 0,5 |
наносится на руководство по эксплуатации типографическим методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная | - | 1 шт. |
| Пульт управления КИМ | - | 1 шт. |
| Набор контактных датчиков | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Лазерный сканер Optiscan | - | По заказу |
| Система температурной компенсации | - | По заказу |
| Руководство по эксплуатации | - | 1 шт. |
| Сфера | - | 1 шт. |
| Методика поверки | МП АПМ 103-18 | 1 шт. |
осуществляется по документу МП АПМ 103-18 «Машины координатные измерительные серии Spark. Методика поверки», утвержденному ООО «Автопрогресс-М» «30» ноября 2018 г. Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 - меры длины концевые плоскопараллельные;
- сфера номинальным диаметром 25,4 мм без покрытия (рег. № 64593-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация «Innovalia Metrology», Испания
