Государственный реестр средств измерений

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ, 73879-19

73879-19
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Карточка СИ
Номер в госреестре 73879-19
Наименование СИ Расходомеры-счетчики электромагнитные
Обозначение типа СИ ЭЛЕМЕР-РЭМ
Изготовитель ООО "ЭЛЕМЕР-Р", г.Москва
Год регистрации 2019
Срок свидетельства 30.01.2024
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» предназначены для измерений объемного расхода и объема электропроводящих жидкостей.

Описание

Принцип действия расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» основан на явлении электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.

В состав расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью, блок преобразования расхода и блоки коммутации (при раздельном исполнении).

Первичный преобразователь расхода представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), и помещенный в систему электромагнитов. Система электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности первичного преобразователя расхода расположены контактирующие с протекающей жидкостью электроды, с которых снимается наводимая электродвижущая сила.

Блок преобразования расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход, объем жидкости и преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 с протоколом обмена ModBus, или в сигналы интерфейса Foundation fieldbus, или частотный, или импульсный, или в релейный сигнал. Блок преобразования расхода может быть укомплектован индикатором и клавиатурой.

Токовый и частотный выходные сигналы расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» используются для передачи объемного расхода жидкости, импульсный выходной сигнал - объема жидкости.

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» измеряют объемный расход и объем жидкости в прямом и обратном направлениях потока жидкости.

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с блоком преобразования расхода в единую конструкцию и раздельное, когда блок преобразования расхода размещается отдельно от первичного преобразователя расхода и монтируется удаленно (на стойку или на стену). При раздельном исполнении блок преобразования расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» выпускаются в различных исполнениях, которые отличаются:

-    областью применения;

-    материалом футеровки и электродов;

-    типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп);

-    вариантами блока преобразования расхода (исполнения БПР-02, БПР-03 и БПР-04, отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации);

-    метрологическими характеристиками (индексы исполнения A02, B05, C1, D2 и A05).

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» в зависимости от области применения имеют исполнения:

-    общепромышленное;

-    взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехф;

-    взрывобезопасное с видом взрывозащиты «защита вида «п» (Exn);

-    повышенной надежности (А);

-    взрывобезопасное повышенной надежности (АЕхё, AExn).

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» могут конфигурироваться посредством HART-коммуникатора или внешнего компьютера, а также непосредственно в блоке преобразования расхода с использованием меню.

Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлен на рисунках 1-3.

Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения с блоком преобразования расхода исполнения БПР-03 (позиции а),

б), г), д)), БПР-04 (позиция в))

I

д)

*«!

а)

В)

Рисунок 2 - Общий вид блоков преобразования расхода (БПР) и блока коммутации расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:

а)    исполнение БПР-02 с индикацией;

б)    исполнение БПР-02 без индикации;

в)    исполнение БПР-03 с индикацией;

г)    исполнение БПР-03 без индикации;

д)    исполнение БПР-04 с индикацией;

е)    блок коммутации.

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков

электромагнитных «ЭЛЕМЕР-РЭМ»

Защита от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» осуществляется пломбировкой корпуса блоков преобразования расхода (БПР) и блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, и наклейки, которые разрушаются при попытке вскрытия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлены на рисунке 4.

г)

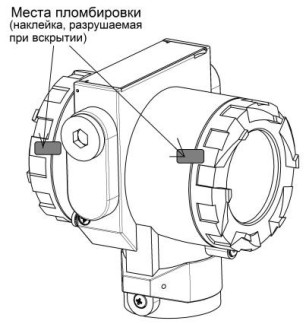

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:

а)    блок преобразования расхода (БПР) исполнения БПР-02;

б)    блок преобразования расхода (БПР) исполнения БПР-03;

в)    блок коммутации;

г)    блок преобразования расхода (БПР) исполнения БПР-04.

Программное обеспечение

Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют внутреннее и внешнее программное обеспечение.

Внутреннее программное обеспечение состоит из встроенной в микропроцессорный модуль расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» метрологически значимой части программного обеспечения. Внутреннее программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Уровень защиты внутреннего программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Внешнее программное обеспечение служит для конфигурирования расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ», подстройки, получения значений измеряемых величин, получения диагностической информации о функционировании расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» и не оказывает влияния на метрологические характеристики расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентиф икационные данные (признаки)

Значение

по ModBus

по HART

по Foundation fieldbus

Идентификационное

наименование

BPR03MB ver17.hex BPR04MB ver10.hex

BPR02 ver12.hex BPR03H ver06.hex

BPR03FF_v13.hex

Номер версии

(идентификационный

номер)

не ниже 17 не ниже 10

не ниже 12 не ниже 6

не ниже 13

Цифровой

идентификатор

-

Примечание - Номер версии (идентификационный номер) указывается в паспорте расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».

Таблица 2 - Идентификационные данные внешнего программного обеспечения

Идентиф икационные данные (признаки)

Значение

по ModBus

по HART

по Foundation fieldbus

Идентификационное

наименование

MODBUS config.exe

SetupHARTmanager_

v4.2.4.exe

Setup_fieldbusconfigver

5.0.exe

Номер версии

(идентификационный

номер)

не ниже 2.01.0008

не ниже 4.2.4

не ниже 5.0

Цифровой

идентификатор

-

Примечание - Номер версии (идентификационный номер) указывается в паспорте расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода жидкости, м3/ч

см. таблицу 5

Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %:

а) индекс исполнения А02: в диапазоне расходов от Qп до 0наиб

±0,2

б) индекс исполнения B05: в диапазоне расходов от Q^™ до Q^^

±0,5

в) индекс исполнения C1: в диапазоне расходов от Qhb™ до Q^^

±1,0

г) индекс исполнения D2: в диапазоне расходов от Qhb™ до Q^^

±2,0

д) индекс исполнения А05:

- в диапазоне расходов от Qп (включительно) до Q^^

±0,2

- в диапазоне расходов от Q^™ до Qп

±0,5

Пределы допускаемой приведенной погрешности к диапазону выходного сигнала при преобразовании объемного расхода жидкости в аналоговый сигнал силы постоянного тока от 4 до 20 мА1), %

1) Если объемный расход выводится с расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» в виде аналогового сигнала силы постоянного тока от 4 до 20 мА, при расчете пределов погрешности измерений необходимо учитывать составляющую, вызванную погрешностью преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».

±0,05

Примечание - Приняты следующие сокращения:

0наим - наименьший расход, м /ч;

0п - переходный расход, м3/ч;

_0наиб - наибольший расход, м /ч._

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр

от DN 15 до DN 400

Измеряемая среда

жидкость с удельной электрической проводимостью не менее 2 10-4 См/м

Температура измеряемой среды, °С

от -40 до +180

Давление измеряемой среды, МПа, не более

1,6; 2,5; 4; 25

Выходные сигналы

частотный, импульсный, релейный, токовый от 4 до 20 мА, цифровой (HART, ModBus, Foundation Fieldbus)

Параметры электрического питания1-*:

-    напряжение постоянного тока, В

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 18 до 42; от 150 до 249 от 130 до 249 50±1

Потребляемая мощность, Вт, не более

10

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

680

650

720

Масса, кг, не более

180

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при температуре плюс 35 °С, %, не более

-    атмосферное давление, кПа

от -60 до +70 98

от 84,0 до 106,7

Наименование характеристики

Значение

Степень защиты от воздействия окружающей среды:

-    для первичного преобразователя расхода

-    для блока преобразования расхода

IP67, IP682) IP67

Маркировка взрывозащиты ’

1Ех d IIC T6...T3 Gb X Ех tb IIIC T85 °C.. T200 °C Db X 2Ех пА IIC T6...T3 Gc X Ех tc IIIC T85 °C.T 200 °C Dc X

Средний срок службы, лет:

-    для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ-Ехё», «ЭЛЕМЕР-РЭМ-Ехп»

-    для исполнений «ЭЛЕМЕР-РЭМ-А», «ЭЛЕМЕР-РЭМ-АЕх», «ЭЛЕМЕР-РЭМ-АЕхп»

15

30

Средняя наработка на отказ, ч:

-    для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ-Ехё», «ЭЛЕМЕР-РЭМ-Ехп»

-    для исполнений «ЭЛЕМЕР-РЭМ-А», «ЭЛЕМЕР-РЭМ-АЕх», «ЭЛЕМЕР-РЭМ-АЕхп»

150000

270000

1)    В зависимости от исполнения.

2)    Опционально для первичного преобразователя расхода раздельного конструктивного исполнения.

Таблица 5 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости

Номинальный

диаметр

Наименьший расход, м3/ч

Переходный расход, м3/ч

Наибольший расход, м3/ч

DN 15

0,033

0,065

6,5

DN 20

0,06

0,12

12

DN 25

0,09

0,18

18

DN 32

0,15

0,30

30

DN 40

0,23

0,45

46

DN 50

0,36

0,72

72

DN 65

0,60

1,20

120

DN 80

0,90

1,80

182

DN 100

1,40

2,80

284

DN 125

2,15

4,30

443

DN 150

3,25

6,50

650

DN 200

5,75

11,50

1150

DN 250

9,00

18,00

1800

DN 300

12,60

25,20

2547

DN 400

22,50

45,00

4528

Знак утверждения типа

наносится способом лазерной гравировки на табличку, прикрепленную к корпусу расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ», а также в левом верхнем углу на титульных листах руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 6 - Комплектность средств измерений

Наименование

Обозначение

Количество

Расходомер-счетчик электромагнитный

«ЭЛЕМЕР-РЭМ»

1 шт.

Программное обеспечение на CD-диске или флеш-носителе

-

1 шт.

Комплект монтажных частей (в соответствии с заказом)

-

1 компл.

Руководство по эксплуатации

ЛРФС.407112.001_РЭ

1 экз.

Паспорт

ЛРФС.407112.001_ПС

1 экз.

Методика поверки

МП 0878-1-2018

1 экз.

Поверка

осуществляется по документу МП 0878-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ». Методика поверки», утвержденному ФГУП «ВНИИР» 28 ноября 2018 г.

Основные средства поверки:

-    рабочий эталон единицы объема жидкости в потоке и объемного расхода жидкости 1-го или 2-го разряда в соответствии с частью 1 (Приложение А) Приказа Росстандарта от 7 февраля

2018 г. № 256, соотношение пределов относительной погрешности эталона и поверяемого расходомера-счетчика электромагнитного «ЭЛЕМЕР-РЭМ» должно быть не более 1:3;

-    калибратор многофункциональный и коммуникатор BEAMEX MC6 (регистрационный номер 52489-13), диапазон измерений силы постоянного тока от минус 25 до 25 мА, пределы допускаемой основной погрешности измерений ±(0,01 % показания + 1 мкА).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в паспорт расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-002-15824043-2017 Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ». Технические условия
