| Номер в госреестре | 73885-19 |
| Наименование СИ | Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа |
| Обозначение типа СИ | КомпАС-УР |
| Изготовитель | Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа КомпАС-УР (далее - измерители КомпАС-УР) предназначены для измерений уровня и объёма нефтепродуктов и сжиженного углеводородного газа «СУГ», уровня подтоварной воды и температуры сжиженных газов и других жидкостей (далее - продукт) в резервуарах.
Измерители КомпАС-УР представляют собой высокоточные измерители уровня и температуры, основанные на мульти-секционном методе измерения диэлектрической проницаемости продукта.
Измерители КомпАС-УР состоят из электронного блока, защищенного резьбовой крышкой и измерительного зонда.
Электронный блок имеет разъем J100 для подключения кабеля питания, связи и аналогового выхода и разъемы для подключения внутренних секций измерительного зонда и датчиков температуры.
Конструкция измерительного зонда представляет собой сборку из нержавеющих труб, соединенных муфтами из нержавеющей стали. Внешние секции имеют продольные прорези или отверстия для свободного доступа продукта в пространство между внешними и внутренними секциями для измерения диэлектрической проницаемости продукта.
Измерители могут использоваться как независимый узел с автоматическим (при оборудовании одним или несколькими дополнительными блоками, такими как КомпАС-ПЛ, КомпАС-ГС, или КомпАС-ГД) или ручным вводом значения плотности продукта в резервуаре и автоматической коррекцией плотности по температуре при пересчете массы. Измерители КомпАС-УР рекомендуются для применения с жидкостью с вязкостью, не превышающей 10 сантистокс.
Измерители КомпАС-УР может включать до 12 внутренних секций для точного измерения послойной диэлектрической проницаемости продукта в случае его не гомогенного распределения, и может включать до 6 высокоточных платиновых термометров сопротивления, включенных по компенсационной четырехпроводной схеме.
Измерители КомпАС-УР обеспечивают:
- измерение уровня, многоточечной и средней температуры продукта;
- расчет объема и массы продукта с учетом введенной калибровочной таблицы резервуара;
- обработку и передачу результатов измерений в АРМ оператора и автоматизированные системы учёта и управления.
Общий вид электронного блока представлен на рисунках 1 - 4.
Рисунок 1 - Общий вид электронного блока с установленной резьбовой крышкой корпуса из
нержавеющей стали

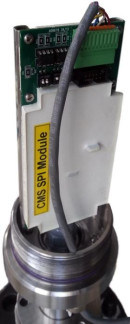

Рисунок 2 - Общий вид электронного блока без крышки, со стороны модуля SPI с подключенным кабелем питания связи и аналогового выхода к разъему J100 и переключателя, обеспечивающего защиту от внесения изменений в настройки измерителя
Рисунок 3 - Общий вид электронного блока без крышки, со стороны платы подсоединений с подключенными разъемами внутренних секций и датчиков температуры
Рисунок 4 - Общий вид электронного блока в максимальной конфигурации(с опциями КомпАС-ГС и КомпАС-ГД) без крышки, со стороны платы
Программное обеспечение (далее - ПО) измерителей КомпАС-УР состоит из ПО трансмиттера измерителя и внешнего ПО для компьютера: CMS Recorder и АИС КомпАС.
ПО: CMS Recorder и АИС КомпАС не влияют на метрологические характеристики измерителя и предназначены для отображения результатов измерений и вычислений измерителей.
ПО трансмиттера измерителя предназначено для обработки результатов измерений послойной диэлектрической проницаемости продукта, температуры, вычислений количества и параметров жидкости, паров над жидкостью в резервуаре, а также передачу измеренных и вычисленных параметров по протоколу MODBUS в ПО АРМ оператора и автоматизированные системы учёта и управления.
ПО трансмиттера измерителей не разделено на метрологически значимую часть ПО и метрологически не значимую часть ПО и является интегральной частью микропроцессора трансмиттера.
Для защиты от изменений параметров настройки измерителей на электронной плате трансмиттера имеется переключатель, который исключает внесение изменений в настройки измерителей.
Идентификационные данные программного обеспечения измерителя приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | КомпАС УР Firmware |
| Номер версии | B2.032 |
| Цифровой идентификатор ПО | не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и/или изменений данных.
Таблица 2 - Метрологические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон измерений уровня продукта, м | от 0 до 20 |
| Диапазон измерений температуры, °С | от -65 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,3 |
| Диапазон измерений уровня подтоварной воды, м | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности измерений уровня продукта в диапазоне от 0 до 8 м, мм - при температуре^ от +15 до +25 °С - во всем рабочем диапазоне температур1 | ±2 ±3 |
| Пределы допускаемой абсолютной погрешности измерений уровня продукта в диапазоне от 8 до 20 м, мм - при температуре1 от +15 до +25 °С - во всем рабочем диапазоне температур1 | ±3 ±3 |
| Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм | ±4 |
| * Относится к температуре погружной части измерителя и открытом воздухе | электронному блоку на |
Основные технические характеристики измерителя приведены в таблице 3.
Таблица 3 - Технические характеристики измерителей
| Наименование характеристики | Значение |
| Максимальная высота резервуара, м | 20 |
| Опция высокого давления, МПа | от 0 до 4,5 |
| Напряжение питания (постоянный ток), В | от 6 до 12 (после барьеров искробезопасности) |
| Диапазон рабочей температуры для электронной головки (на открытом воздухе), °С | от -55 до +80 |
| Диапазон рабочей температуры для погружной части измерителя (в резервуаре), °С | от -65 до +100 |
| Интерфейс | RS-485, MODBUS RTU |
| Аналоговый выход, мА | от 4 до 201) |
| Резолюция по аналоговому выходу, бит | 16 |
| Потребление, мА | от 40 до 70 (в зависимости от конфигурации системы и опций) |
| Маркировка взрывозащиты | 0Ex ia ПВ T4 Ga Х; 0Ex ia ПА T4 Ga Х |
| Масса на метр длины, не более, кг | 10 |
| Диаметр погружной части, не более, мм Длина измерителя, не более, мм | 47 200002) |
| 1) Может быть сконфигурирован под вывод любого выходного параметра измерителя. 2) Определяется при заказе в зависимости от размеров резервуара. | |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность измерителей приведена в таблице 4.
Таблица 4 - Комплектность измерителя
| Наименование | Обозначение | Количество |
| Измеритель уровня и объема нефтепродуктов и сжиженного углеводородного газа | КомпАС-УР | 1 шт |
| Кабели связи и питания к барьерам искробезопасности (опция, прибор может поставляться с кабелями, если на объекте отсутствуют кабели, удовлетворяющие техническим требованиям искробезопасности ); | Кабель-УР | 1 комп. |
| Программное обеспечение | CMS Recorder | 1 шт. |
| Программное обеспечение | АИС КомпАС | 1шт. по запросу |
| Компьютер | IBM или совместимый | 1 шт. по запросу для ПО CMS Recorder, АИС КомпАС |
| Шлюз коммуникационный | ШК-АСИ | 1шт. по запросу |
| Паспорт | ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.52-001-46813010-2016 РЭ | 1 экз. |
| Методика поверки | МП 0785-7-2018 | 1 экз. |
осуществляется по документу МП 0785-7-2018 «Инструкция. ГСИ. Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа КомпАС-УР. Методика поверки», утвержденному ФГУП «ВНИИР» 06.07.2018 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости по ГОСТ 8.477-82 в диапазоне значений от 0 до 20 м с пределом допускаемой абсолютной погрешности не более ±1 мм;
- рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98 с верхним пределом измерений 10 м (рег. № 55464-13);
- рабочий эталон единицы температуры в диапазоне значений от минус 65 до плюс 100 °С по ГОСТ 8.558-2009 c пределом допускаемой абсолютной погрешности не более ±0,1 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт измерителя.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение
ТУ 26.51.52-001-46813010-2016 Измеритель уровня, объема и массы нефтепродуктов и сжиженного углеводородного газа КомпАС-УР. Технические условия
