| Номер в госреестре | 73887-19 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | АО "Внешнеэкономическое объединение "Тяжпромэкспорт", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-1000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска светлых нефтепродуктов
Принцип действия резервуара основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.
Резервуар представляет собой наземный вертикальный стальной сварной сосуд цилиндрической формы с коническим днищем и стационарной крышей без понтона. Цилиндрическая стенка резервуара включает в себя: шесть цельносварных поясов рулонной сборки. Фундамент резервуара: битумно-песчаной смесь, гидрофобный слой. Резервуар оборудован боковой металлической лестницей, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации, по окружности кровли установлено ограждение.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуара.
Резервуар стальной вертикальный цилиндрический РВС-1000 № 36 установлен на территории АО «Пензанефтепродукт» - нефтебаза по хранению и перевалке нефти и нефтепродуктов, по адресу: 440013, г. Пенза, ул. Нейтральная, 104Б.

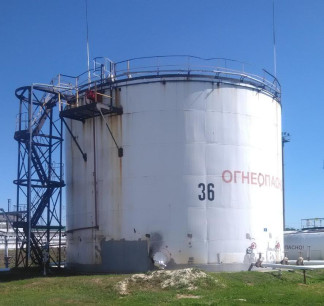

Общий вид резервуара стального вертикального цилиндрического РВС-1000 № 36 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1056 |
| Вместимость резервуара на уровне наполнения 8880 мм, м | 1056,249 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - диаметр | 12307 |
| - высота | 8884 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной вертикальный цилиндрический | РВС-1000 № 36 | 1 шт. |
| 2 Технический паспорт | - | 1 экз. |
| 3 Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные металлические с грузом Р20У2Г 2-го класса точности, с верхним пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р30У2К 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001Ь+0,03) мм (регистрационный номер 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (регистрационный номер 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (регистрационный номер 55446-13);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2% (регистрационный номер 1808-63);
- штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (регистрационный номер 22088-07);
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1мм (регистрационный номер 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 11.11.2024 |
