Резервуар стальной вертикальный цилиндрический РВС-200, 73890-19

Назначение

Резервуар стальной вертикальный цилиндрический РВС-200 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска светлых нефтепродуктов

Описание

Принцип действия резервуара основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.

Резервуар представляет собой наземный вертикальный сварной сосуд цилиндрической формы с плоским днищем и стационарной крышей без понтона. Цилиндрическая стенка резервуара включает в себя: четыре цельносварных поясов рулонной сборки (схема - внахлест). Фундамент резервуара: песчаный грунт, изолирующий слой. Материал основных элементов корпуса состоят из углеродистой стали СтЗсп, по окружности кровли установлено ограждение. Резервуар оборудован боковой металлической лестницей, люками-лазами и приемораздаточными устройствами для обслуживания во время эксплуатации.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуара.

Резервуар стальной вертикальный цилиндрический РВС-200 № 7 установлен на территории АО «Пензанефтепродукт» - нефтебаза по хранению и перевалке нефти и нефтепродуктов, по адресу: 440013, г. Пенза, ул. Нейтральная, 104Б.

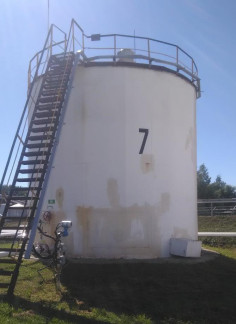

Общий вид резервуара стального вертикального цилиндрического РВС-200 № 7 представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетки измерительные металлические с грузом Р20У2Г 2-го класса точности, с верхним пределом измерений 20 м (регистрационный номер 55464-13);

-    рулетка измерительная металлическая Р30У2К 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 51171-12);

-    толщиномер ультразвуковой, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001Ь+0,03) мм (рег.№ 46426-11);

-    нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (регистрационный номер 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (регистрационный номер 55446-13);

-    динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2% (регистрационный номер 1808-63);

-    штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (регистрационный номер 22088-07);

-    линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (регистрационный номер 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200

ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
