| Номер в госреестре | 73892-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-700, РВСП-1000 и РВСП-2000 |
| Изготовитель | ПАО "Тепловозоремонтный завод", Украина, г.Полтава |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-700, РВСП-1000 и РВСП-2000 (далее - резервуар) предназначены для измерения объема, а также приема, хранения и отпуска светлых нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.
Резервуары представляют собой сварную стальную конструкцию цилиндрической формы с днищем и крышей с понтоном. Форма днища коническая с уклоном от центра к стенке. Фундамент резервуаров: гидрофобный слой из битумно-песчаной смеси. Цилиндрические стенки состоят из цельносварных поясов рулонной сборки, по окружности кровли установлено ограждение. Тип понтона - поплавковый алюминиевый. Резервуары оборудованы боковой металлической лестницей, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Резервуары стальные вертикальные цилиндрические РВСП-700 № 38, РВСП-1000 №№ 5,

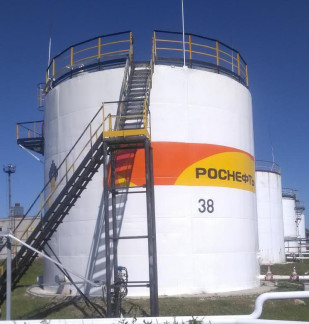

40 и РВСП-2000 № 3 расположены на территории АО «Пензанефтепродукт» - нефтебаза по хранению и перевалке нефти и нефтепродуктов, по адресу: 440013, г. Пенза, ул. Нейтральная, 104Б. Общий вид резервуаров представлен на рисунках 1-4.
Пломбирование резервуаров РВСП-700, РВСП-1000 и РВСП-2000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВСП-700 | П С В Р | [-1000 | РВСП-2000 | |
| Номер резервуара | 38 | 5 | 40 | 3 |
| Номинальная вместимость, м3 | 728,52 | 1016,61 | 984,19 | 2095,35 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 | ±0,20 | ±0,20 | ±0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |||
| РВСП-700 | П С В Р | [-1000 | РВСП-2000 | |
| Номер резервуара | 38 | 5 | 40 | 3 |
| Г абаритные размеры, мм, не более - диаметр - высота | 10420 8880 | 12239 8720 | 12430 8750 | 15161 11950 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +40 от 84 до 106,7 | |||
наносится на титульный лист технического паспорта типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-700 № 38 | 1 шт. |
| 2 Технический паспорт | - | 1 экз. |
| 3 Резервуары стальные вертикальные цилиндрические с понтоном | РВСП-1000 № 5, 40 | 2 шт. |
| 4 Технический паспорт | - | 2 экз. |
| 5 Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-2000 № 3 | 1 шт. |
| 6 Технический паспорт | - | 1 экз. |
| 7 Г радуировочная таблица | - | 4 экз |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетки измерительные металлические с грузом Р20У2Г 2-го класса точности, с верхним пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р30У2К 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001Ь+0,03) мм (регистрационный номер 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (регистрационный номер 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (регистрационный номер 55446-13);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2% (регистрационный номер 1808-63);
- штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (регистрационный номер 22088-07);
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (регистрационный номер 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-700, РВСП-1000 и РВСП-2000
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
