| Номер в госреестре | 73894-19 |
| Наименование СИ | Расходомеры-счетчики газа ультразвуковые |
| Обозначение типа СИ | ЭЛМЕТРО-Флоус (ДРУ) |
| Изготовитель | Общество с ограниченной ответственностью "ЭлМетро Групп"(ООО "ЭлМетро Групп"), г. Челябинск |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, теплоты сгорания природного газа.
Принцип действия расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) определяют скорость проходящего газа и объемный расход при рабочих условиях. Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) выполняют приём унифицированных токовых сигналов от датчиков температуры и давления газа и преобразование их в значения соответствующих физических величин. Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) осуществляют вычисление объема газа при рабочих условиях, объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, теплоты сгорания природного газа на основе измеренного объемного расхода при рабочих условиях, введенных параметров газа, показаний температуры и давления.
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) состоят из электроакустических преобразователей, измерительного участка и устройства обработки сигналов. В состав расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) могут входить устройства подготовки потока.
Измерительный участок представляет собой корпус расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) круглого или прямоугольного сечения (корпусное исполнение) или участок существующего трубопровода (врезное исполнение). Электроакустические преобразователи устанавливаются в измерительный участок и находятся в контакте с измеряемым газом. Устройства обработки сигналов осуществляет передачу и приём зондирующих сигналов посредством электроакустических преобразователей, их преобразование, обработку и вычисление расхода и объёма газа при рабочих условиях, расхода и объёма газа при стандартных условиях, массового расхода и массы газа, теплоты сгорания природного газа (в зависимости от исполнения), с последующим формированием стандартных выходных сигналов, передающих измеренные величины.
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) выпускаются в следующих исполнениях:
а) в зависимости от способа установки электроакустических преобразователей:
- корпусное - электроакустические преобразователи устанавливаются в корпус расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) при производстве;
- врезное - электроакустические преобразователи устанавливаются на имеющийся трубопровод на месте эксплуатации.
б) в зависимости от класса точности: A, B, C, D и F;
в) в зависимости от вычисления объемного расхода и объема газа, приведенных к стандартным условиям: W - не вычисляет, I - вычисление реализовано в устройстве обработки сигналов;
г) в зависимости от диапазона расходов: S - стандартный, E - расширенный;
д) в зависимости от температуры измеряемой среды: U, N, T, J.
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) имеют возможность передачи параметров (вывод результатов измерений, ввод настроек и условнопостоянных значений) через интерфейсы RS-232, RS-485 по протоколу MODBUS RTU или через токовую петлю по протоколу HART (в зависимости от исполнения).
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) обеспечивают выполнение следующих функций:
- измерение объемного расхода и объема газа при рабочих условиях;
- вычисление объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газа (исполнение I);
- вычисление теплоты сгорания природного газа (исполнение I);
- формирование стандартных выходных сигналов, передающих результаты измерений и вычислений;
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений, архивов событий (исполнение I);
- обеспечение доступа к параметрам конфигурации с помощью экранного меню и цифрового интерфейса;
- самодиагностика, вывод диагностических данных на индикатор и передача по цифровым интерфейсам.

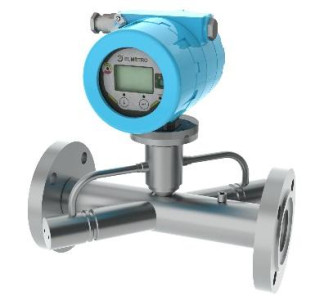

Общий вид расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) представлен на рисунке 1.
Пломбирование расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) от несанкционированного доступа осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) имеют встроенное программное обеспечение. Защита программного обеспечения расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем введением пароля, пломбирования и аппаратных микропереключателей. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| исполнения W | исполнение I | |
| Идентификационное наименование | - | - |
| Номер версии (идентификационный номер) | 5.B.C | 1.B.C |
| Цифровой идентификатор | 0xE408 | 0xDC90 |
| Алгоритм вычисления цифрового идентификатора | CRC-16 | CRC-16 |
| Примечание - Номер версии программного обеспечения имеет структуру A.B.C (A -номер версии метрологически значимой части ПО; B - номер версии метрологически незначимой части программного обеспечения, определяющей интерфейс взаимодействия с пользователем; C - вспомогательный идентификационный номер, для устранения ошибок и неточностей метрологически незначимой части программного обеспечения). B и C могут быть любые переменные значения. | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода при рабочих условиях1, м3/ч - врезное исполнение - корпусное исполнение | от 0,85 до 180000 от 0,4 до 8000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при | |
| рабочих условиях, включая погрешность | |
| преобразования в частотный, импульсный или цифровой сигнал2), %: | |
| а) от 0,03Qmax3) включ. до Qmax включ. | |
| - исполнение А | ±0,5 (±0,7) |
| - исполнение B | ±0,7 (±0,9) |
| - исполнение C | ±1,0 (±1,3) |
| - исполнение D | ±1,5 (±1,8) |
| - исполнение F | ±3,0 (±3,5) |
| б) от 0,01 Qmax включ. до 0,03 Qmax | |
| - исполнение А | ±1,0 (±1,2) |
| - исполнение B | ±1,4 (±1,6) |
| - исполнение C | ±2,0 (±2,6) |
| - исполнение D | ±3,0 (±3,6) |
| - исполнение F | ±6,0 (±7,0) |
| Пределы допускаемой приведенной погрешности (приведена к расходу 0,01Qmax) измерений объемного расхода и объема газа при рабочих условиях в 4) | |
| диапазоне измерений от Qmin включ. до 0,01Qmax, | |
| включая погрешность преобразования в частотный, импульсный или цифровой сигнал2), 5) | |
| - исполнение А | ±1,0 (±1,2) |
| - исполнение B | ±1,4 (±1,6) |
| - исполнение C | ±2,0 (±2,6) |
| - исполнение D | ±3,0 (±3,6) |
| - исполнение F | ±6,0 (±7,0) |
| Пределы допускаемой приведенной погрешности к | |
| диапазону измерений при измерении аналоговых 6) | ±0,05 |
| сигналов силы постоянного тока от 4 до 20 мА, % ’ | |
| Пределы допускаемой приведенной погрешности к | |
| диапазону измерений при преобразовании цифрового | ±0,05 |
| сигнала в аналоговый сигнал силы постоянного тока | |
| от 4 до 20 мА, % | |
| Пределы допускаемой относительной погрешности | |
| при вычислении объемного расхода и объема газа, | |
| приведенных к стандартным условиям, массового | ±0,01 |
| расхода и массы газа, теплоты сгорания природного газа, % (исполнение I) | |
| Пределы допускаемой относительной погрешности | ±0,01 |
| при измерении времени, % (исполнение I) |
^Указан общий диапазон, в зависимости от исполнения и типоразмера расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) значения определяются в соответствии с руководством по эксплуатации.
2) В скобках указаны погрешности при имитационной поверке.
3) Максимальный измеряемый объемный расход расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (определяется в соответствии с руководством по эксплуатации).
4) Минимальный измеряемый объемный расход расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (определяется в соответствии с руководством по эксплуатации).
5) Погрешность нормирована для исполнений расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) с расширенным диапазоном измерений.
6) Если объемный расход выводится с расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) в виде аналогового сигнала (от 4 до 20 мА), при расчете пределов погрешности измерений необходимо учитывать составляющую, вызванную погрешностью преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ). Относительную погрешность преобразований цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) 8, %, рассчитывают по формуле:
X - X .
8 = ±0,05 —=-—,
X
изм
3
где X max - верхний настроенный предел объемного расхода, м /ч;
3
Xmin - нижний настроенный предел объемного расхода, м /ч;
Xизм - измеренное значение объемного расхода, м /ч.
Примечание - Пределы погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с ГОСТ 8.611-2013.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | природный газ по ГОСТ 5542-2014, свободный нефтяной газ, водород, гелий, ацетилен, другие газы, воздух, инертные газы |
| Номинальный диаметр: - врезное исполнение - корпусное исполнение | от DN 100 до DN 1000 от DN 50 до DN 300 |
| Температура измеряемой среды, °С: - исполнение U - исполнение N - исполнение T - исполнение J | от -70 до +50 от -50 до +50 от -50 до +120 от -70 до +120 |
| Максимальное абсолютное давление измеряемой среды, МПа | 16 |
| Алгоритмы расчета, реализованные в устройстве обработки сигналов | ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГСССД МР 113-2003, ГСССД МР 118-05, ГОСТ 31369-2008, ГОСТ 8.611-2013 |
| Выходной сигнал | частотный, импульсный, токовый от 4 до 20 мА, цифровой (Modbus RTU, HART-протокол) |
| Наименование характеристики | Значение |
| Интерфейсы связи | RS-232, RS-485 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
| - относительная влажность, % | до 95, без конденсации влаги |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Параметры электрического питания | |
| - напряжение постоянного тока, В | от 20 до 42 |
| - напряжение переменного тока, В | от 100 до 242 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В А, не более | 28 |
| Г абаритные размеры, мм, не более | |
| - длина | 670 |
| - ширина | 550 |
| - высота | 660 |
| Масса, кг, не более* | 230 |
| Средний срок службы, лет | 12 |
| Значения габаритных размеров и массы для каждого исполнения и номинального | |
| диаметра указаны в руководстве по эксплуатации. | |
наносится на маркировочную табличку расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ), установленную на корпусе, и по центру эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Расходомер-счетчик газа ультразвуковой | ЭЛМЕТРО-Флоус (ДРУ) | 1 шт. |
| Руководство по эксплуатации | 3068.00.00.000 РЭ | 1 экз. |
| Паспорт | 3068.00.00.000 ПС | 1 экз. |
| Методика поверки | МП 0830-1-2018 | 1 экз. |
| Программное обеспечение на персональный компьютер (по заказу) | - | 1 шт. |
| Устройство подготовки потока (по заказу) | - | 1 комплект |
| Комплекты монтажных частей | - | 1 комплект |
осуществляется по документу МП 0830-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ). Методика поверки», утвержденному ФГУП «ВНИИР» 20 августа 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону измерений поверяемого расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ), пределы погрешности должны быть не более 1/3 пределов погрешности расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (не более ±0,3 % для исполнений А и B расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ));
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (регистрационный номер в Федеральном информационном фонде 52489-13), диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,01 % показания + 1 мкА); диапазон измерений частоты от 0,0028 до 50000 Гц, пределы допускаемой основной погрешности ±(0,002 % показания + 0,000002 Гц) в диапазоне от 0,0028 до 0,5 Гц, ±(0,002 % показания + 0,00002 Гц) в диапазоне от 0,5 до 5 Гц, ±(0,002 % показания + 0,0002 Гц) в диапазоне от 5 до 50 Гц, ±(0,002 % показания + 0,02 Гц) в диапазоне от 50 до 500 Гц, ±(0,002 % показания + 0,02 Гц) в диапазоне от 500 до 5000 Гц, ±(0,002 % показания +
0,2 Гц) в диапазоне от 5000 до 50000 Гц; диапазон измерений силы постоянного тока от минус 25 до 25 мА, пределы допускаемой основной погрешности измерений ±(0,01 % показания +
1 мкА).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ).
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
АМПД.407151.032 ТУ Расходомеры-счётчики газа ультразвуковые ЭЛМЕТРО-Флоус, ДРУ. Технические условия
