| Номер в госреестре | 73897-19 |
| Наименование СИ | Термоконтроллеры |
| Обозначение типа СИ | ТС-1 |
| Изготовитель | "Dongin Thermo Co. Ltd.", Корея |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоконтроллеры ТС-1 (далее - термоконтроллеры) предназначены для непрерывных измерений и регистрации температуры в передвижных транспортных средствах.
Термоконтроллеры ТС-1 состоят из электронного блока со встроенным дисплеем, размещенном в пластиковом корпусе, и двух термопреобразователей сопротивления (Pt1000).
Принцип действия термоконтроллеров основан на зависимости электрического сопротивления чувствительного элемента термопреобразователя сопротивления от измеряемой температуры. Электронный блок измеряет и преобразовывает электрическое сопротивление, поступающее по двум измерительным каналам от термопреобразователей сопротивления, в цифровой код - значение температуры. Далее результаты измерений по каждому измерительному каналу отображаются на дисплее и сохраняются во внутренней памяти термоконтроллеров с заданным пользователем интервалом.
Для распечатки результатов измерений термоконтроллеры комплектуются встроенным принтером. Для связи с внешними устройствами термоконтроллеры имеют интерфейсы RS-232, USB.

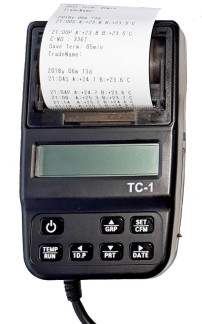

Общий вид термоконтроллеров и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Термоконтроллеры имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Нормирование метрологических характеристик термоконтроллеров проведено с учетом влияния ПО на метрологические характеристики.
Конструкция термоконтроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенный «С» (TMS-A1T01) |
| Номер версии (идентификационный номер) ПО | 1.07 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Дискретность показаний (цена единицы наименьшего разряда), °С | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | от 8 до 32 |
| Г абаритные размеры электронного блока, мм, не более | 85x136x52 |
| Масса электронного блока, кг, не более | 0,5 |
| Условия эксплуатации электронного блока: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +40 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 45000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус термоконтроллеров любым технологическим способом, обеспечивающим четкое изображение этого знака в течение установленного срока службы термоконтроллеров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термоконтроллер ТС-1 в составе: | ||
| - электронный блок | - | 1 шт. |
| - датчик температуры | - | 2 шт. |
| Держатель | - | 1 шт. |
| Термобумага в рулоне | - | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 4600/3-2018 | 1 экз.* |
| * - в один адрес | ||
осуществляется по документу МП 4600/3-2018 «Термоконтроллеры ТС-1. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 30.10.2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ, регистрационный номер номер в Федеральном информационном фонде 32777-06;
- измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер в Федеральном информационном фонде 46432-11;
- термостат переливной прецизионный ТПП-1, регистрационный номер в Федеральном информационном фонде 33744-07;
- термометр сопротивления платиновый вибропрочный ТСПВ-1.1, регистрационный номер в Федеральном информационном фонде 50256-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация «Dongin Thermo Co. Ltd.», Республика Корея
