| Номер в госреестре | 73900-19 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ЭЛАН плюс |
| Изготовитель | Общество с ограниченной ответственностью НПО «ЭКО-ИНТЕХ» (ООО НПО «ЭКО-ИНТЕХ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы «ЭЛАН плюс» (далее - газоанализаторы) предназначены для измерения объемной доли кислорода (O2), диоксида углерода (CO2), процента нижнего концентрационного предела распространения пламени (% НКПР) метана (СН4), пропана (С3Н8), гексана (С6Н14), массовых концентраций оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), озона (О3), диоксида серы (SO2), сероводорода (H2S), хлора (Cl2), аммиака (NH3).
Г азоанализаторы представляют собой автоматические одно- или многоканальные показывающие и сигнализирующие приборы.
Конструктивно газоанализаторы выполнены в одноблочном корпусе из ударопрочной пластмассы и включают в себя: элементы пневматической схемы: насос, фильтр, электрохимическую ячейку (при заказе), потенциостат c предварительным усилителем сигнала ячейки, оптический сенсор (при заказе), аккумулятор, процессорный модуль с клавиатурой и графическим дисплеем. Питание от встроенной аккумуляторной батареи.
В стационарных условиях питание газоанализатора может осуществляться от зарядного устройства от сети 220 В/ 50Гц.
Газоанализаторы с каналами оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), озона (О3), диоксида серы (SO2) могут использоваться для мониторинга воздуха жилой зоны.
Газоанализаторы применяются только во взрывобезопасных помещениях.
Газоанализаторы не являются источниками индустриальных помех, опасных излучений и выделения вредных веществ, а также обеспечивают непосредственное отображение концентраций измеряемых компонентов.
Условное наименование газоанализаторов формируется из названия типа газоанализатора и химических обозначений измеряемых компонентов.
Структура условного обозначения газоанализаторов:
«ЭЛАН плюс» СО-50/Х/.. ./X
1 2 3 4 4
1. Наименование типа газоанализатора;
2. Химическое обозначение измеряемого компонента;
3. Верхний предел диапазона измерений (если указан);
4. X - дополнительные измерительные каналы с обозначениями 2, 3.
Способ отбора пробы - принудительный. Всасывание пробы с помощью встроенного насоса производительностью 0,3 л/мин.
Работой газоанализатора управляет процессорный модуль. Измеряемый газ через штуцер подается с помощью насоса на рабочий электрод электрохимической ячейки, потенциал которого поддерживается на заданном уровне потенциостатом. Измеряемый газ окисляется (для О2, С12, O3, NO2 - восстанавливается) на рабочем электроде ячейки.
Принцип действия каналов с электрохимическими сенсорами измерения основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.
Выходной ток ячейки, пропорциональный концентрации определяемого компонента в анализируемом газе, усиливается в схеме и преобразуется в цифровую форму в единицах концентрации млн-1 или мг/м3 (О2 - % об. доли).
Для каналов CO2, С3Н8, СН4, С6Н14 используется оптический метод измерения.
Принцип действия каналов с оптическими сенсорами основан на избирательном поглощении молекулами углеводородов и диоксида углерода электромагнитного излучения в инфракрасной области длин волн.
Информация о концентрации отображается на графическом дисплее. Если концентрация превышает установленный уровень, срабатывает сигнализация (прерывистый звуковой сигнал и визуальное выделение на дисплее значения концентрации канала, по которому произошло превышение), при условии установки функции с помощью меню.
Очистка анализируемого газа от механических частиц производится в фильтре предварительной очистки, который установлен в газовом тракте.
Нецелевые газовые компоненты пробы, на которые измерительный сенсор имеет перекрестную чувствительность, отсекаются в фильтре-поглотителе, установленном в корпусе сенсора.
По защищенности от воздействия окружающей среды газоанализаторы относятся к группе В2 по ГОСТ Р52931-2008.
По устойчивости к механическим воздействиям газоанализаторы относятся к группе L1 по ГОСТ Р52931-2008.

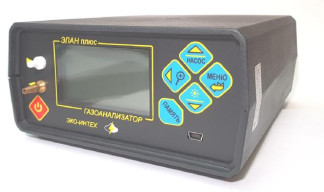

Общий вид газоанализаторов приведен на рисунке 1.
Для защиты корпуса газоанализаторов от несанкционированного вскрытия наклеиваются специальные пломбы, которые располагаются на стыке двух частей пластмассового корпуса с боковой и задней стороны. При попытке вскрытия корпуса пломбы разрушаются.
Места наклеивания специальной пломбы указаны на рисунке 2.
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное;
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО идентифицируется посредством отображения номера версии на дисплее газоанализаторов через меню. Идентификационные данные ПО приведены в таблице 1.
Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, соответствующую уровню - «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | El2015.hex |
| Номер версии (идентификационный номер) ПО | Не ниже 4.0.1 |
| Цифровой идентификатор ПО | 0x3E209D94 |
| Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии. | |
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % об. д., мг/м3, %НКПР |
| Электрохимические сенсоры | |||
| Кислород O2 | от 0 до 25 % об. д. | от 0 до 25 % об. д | ±0,2 |
| Оксид углерода СО | от 0 до 50 мг/м | от 0 до 3 мг/м3 включ. св. 3 до 50 мг/м | ±0,6 ±0,2Сх1) |
| от 0 до 200 мг/м3 | от 0 до 200 мг/м3 | ±(0,5 + 0,1 Сх) 1) | |
| от 0 до 500 мг/м3 | от 0 до 500 мг/м3 | ±(0,5 + 0,1 Сх) 1) | |
| Сероводород H2S | от 0 до 20 мг/м | от 0 до 3 мг/м3 включ. св. 3 до 20 мг/м | ±0,75 ±(0,15 + 0,2Сх) 1) |
| Диоксид серы SO2 | от 0 до 20 мг/м3 | от 0 до 20 мг/м3 | ±(1 + 0,15 Сх) 1) |
| Оксид азота NO | от 0 до 50 мг/м | от 0 до 2 мг/м3 включ. св. 2 до 50 мг/м | ±(0,1 + 0,15 Сх) 1) ±(0,2 + 0,1 Сх) 1) |
| Диоксид азота NO2 | от 0 до 10 мг/м | от 0 до 1 мг/м3 включ. св. 1 до 10 мг/м | ±(0,005 + 0,2Сх) lj ±(0,055 + 0,2Сх) 1) |
| Озон О3 | 3 от 0 до 1 мг/м | от 0 до 0,1 мг/м3 включ. св. 0,1 до 0,5 мг/м | ±0,02 ±0,2Сх 1) |
| Хлор Cl2 | 3 от 0 до 10 мг/м | от 0 до 5 мг/м3 включ. св. 5 до 10 мг/м | ±(0,1 + 0,2Сх) 1) ±(0,35 + 0,15 Сх) 1) |
| Аммиак NH3 | от 0 до 20 мг/м | от 0 до 3 мг/м3 включ. св. 3 до 20 мг/м | ±(0,1 + 0,2Сх) 1) ±(0,25 + 0,15 Сх) 1) |
| Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % об. д., мг/м3, %НКПР |
| Оптические сенсоры | |||
| Диоксид углерода CO2 | от 0 до 5 % об. д. | от 0 до 2,5% об. д. включ. св. 2,5 до 5 % об. д. | ±0,05 ±0,1 |
| от 0 до 100 % об. д. | от 0 до 50 % об. д. включ. св. 50 до 100 % об. д. | ±0,75 ±1,5 | |
| Метан CH4 | от 0 до 5 % об. д. | от 0 до 50 %НКПР (от 0 до 2,2% об. д.) | ±5 |
| Пропан C3H8 | от 0 до 2 % об. д. | от 0 до 50 %НКПР (от 0 до 0,85 % об. д.) | ±5 |
| Г ексан C6H14 | от 0 до 1 % об. д. | от 0 до 50 %НКПР (от 0 до 0,5 % об. д.) | ±5 |
| 1) Сх - значение измеренной концентрации. Примечание - Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011. | |||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в диапазонах от -40 до +15 °C включительно и от +25 до +50 °C включительно, на каждые 10 °C, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Время установления показаний Т09, с, не более | 60 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры (ВхШхГ), мм, не более | 70x160x180 |
| Масса, кг, не более | 1,2 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа | от -40 до +50 (допустимая) 1) от -10 до +45 (оптимальная) от 15 до 98 от 84 до 106,7 |
| Максимальная потребляемая мощность, В-А | 2 |
| Средняя наработка на отказ, ч | 10 000 |
| Лист № 5 | |
| Всего листов 6 | |
| Продолжение таблицы 4 | |
| Наименование характеристики | Значение |
| Средний срок службы, лет | 6 |
| 1) Для использования газоанализатора применяться обогреваемый чехол (опция). | при допустимой температуре должен |
наносится на шильд (наклейку) на задней поверхности корпуса газоанализатора и на титульный лист руководства по эксплуатации типографским методом.
Комплектность газоанализаторов приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализатор «ЭЛАН плюс» | - | 1 шт. |
| Руководство по эксплуатации, совмещенное с паспортом | ЭКИТ.413411.029 РЭ | 1 экз. |
| Методика поверки | МП-064/10-2018 | 1 экз. |
| Зарядное устройство | - | 1 шт. |
| Сумка (кейс) | - | 1 шт. |
| USB-кабель для подключения ПК (опция) | - | 1 шт. |
| Обогреваемый чехол (опция) | - | 1 шт. |
осуществляется по документу МП-064/10-2018 «Газоанализаторы «ЭЛАН плюс». Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 12 октября 2018 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10323-2013, ГСО 10543-2014, ГСО 10706-2015, ГСО 10707-2015;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-К, ГГС-Р, ГГС-Т и ГГС-03-03 (рег. № 62151-15);
- рабочий эталон 2-го разряда - генератор ГДП-102 (рег. № 17431-09) в комплекте с источниками микропотоков газов и паров ИМ06-М-А2 (рег. № 15075-09);
- рабочий эталон 2-го разряда - генератор хлора ГРАНТ-ГХС (рег. № 40210-08);
- генератор озона ГС 7601 (рег. № 13298-92);
- азот газообразный особой чистоты сорт 1, по ГОСТ 9293-74 в баллоне под давлением. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в эксплуатационный документ.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ТУ 4215-029-40001819-18 Газоанализатор «ЭЛАН плюс». Технические условия
