Государственный реестр средств измерений

Гидрофоны ГИ60, 73901-19

Гидрофоны ГИ60 предназначены для преобразования акустических давлений в водной среде в электрический сигнал с нормируемыми метрологическими характеристиками и измерения в составе аппаратуры акустического давления в водной среде.
Карточка СИ
Номер в госреестре 73901-19
Наименование СИ Гидрофоны
Обозначение типа СИ ГИ60
Изготовитель Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., рп. Менделеево
Год регистрации 2019
Срок свидетельства 08.02.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Гидрофоны ГИ60 предназначены для преобразования акустических давлений в водной среде в электрический сигнал с нормируемыми метрологическими характеристиками и измерения в составе аппаратуры акустического давления в водной среде.

Описание

Конструктивно гидрофоны представляют собой пьезокерамический чувствительный элемент (пьезоэлемент) и предварительный усилитель, размещенные в герметичном корпусе с кабелем, заканчивающимся соединительной розеткой (конструкция гидрофона неразборная). Пьезоэлемент покрыт эластичным звукопрозрачным компаундом. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения.

Принцип действия гидрофонов ГИ60 основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему давлению.

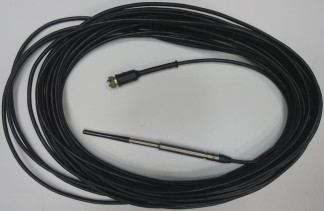

Внешний вид гидрофона ГИ60 приведён на рисунке 1.

Пломбирование гидрофонов ГИ60 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики гидрофонов ГИ60

Наименование характеристики

Значение

Диапазон рабочих частот, кГц

от 100 до 1000

Верхний предел динамического диапазона (относительно 20 мкПа) при коэффициенте нелинейных искажений не более 1 %, дБ, не менее

160

Уровень чувствительности на частоте 200 кГц, дБ относительно 1 мкВ/Па, не менее

40

Температурный коэффициент чувствительности в диапазоне температур от 15 °С до 25 °С, дБ/°С, не более

0,03

Неравномерность частотной характеристики чувствительности в диапазоне рабочих частот, дБ, не более

18

Неравномерность диаграммы направленности в горизонтальной плоскости в рабочем угловом секторе ± 180° на частоте 1000 кГц, дБ, не более

7

Доверительные границы относительной погрешности уровня чувствительности гидрофона при доверительной вероятности 0,95, дБ

±1,5

Уровень СКЗ эквивалентного шумового давления в полосе 1 Гц (относительно 20 мкПа), дБ, не более

50

Таблица 2 - Технические характеристики гидрофонов ГИ60

Наименование характеристики

Значение

Масса гидрофона (с кабелем), кг, не более

3

Г абаритные размеры гидрофона без учёта длины

кабеля, мм, не более:

диаметр

длина

11

261

Параметры электропитания:

-    напряжение постоянного тока двухполярное, В

-    сила тока, потребляемого гидрофоном, мА, не более

от -14 до -10; от 10 до 14 30

Рабочие условия применения гидрофона:

-    рабочая среда

-    температура водной среды, °С

-    избыточное гидростатическое давление, МПа, не более

морская или пресная вода от 15 до 25

0,15

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации МГФК.406231.184 РЭ, формуляра МГФК.406231.184 ФО типографским способом.

Комплектность

Таблица 3 - Комплектность поставки

Наименование изделия

Обозначение изделия

Количество, шт.

Г идрофон ГИ60

МГФК.406231.184

1

Руководство по эксплуатации

МГФК.406231.184 РЭ

1

Формуляр

МГФК.406231.184 ФО

1

Методика поверки

МГФК.406231.184 МП

1

Свидетельство о поверке

-

1

Футляр

МГФК.323366.005

1

Поверка

осуществляется по документу МГФК.406231.184 МП «Инструкция. Гидрофон ГИ60. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03 августа 2018 г.

Основные средства поверки: Государственный первичный эталон единиц звукового давления и колебательной скорости в водной среде ГЭТ 55-2017: диапазон частот от 100 до 1000 кГц, доверительная относительная погрешность градуировки измерительных гидрофонов при доверительной вероятности 0,95 не более 1 дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых гидрофонов ГИ60 с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.727-2010 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в водной среде в диапазоне частот от 110-3 до 1106 Гц»

МГФК.406231.184 ТУ Гидрофон ГИ60. Технические условия

Зарегистрировано поверок 20
Поверителей 1
Актуальность данных 06.12.2024
