| Номер в госреестре | 73903-19 |
| Наименование СИ | Регистраторы сейсмических сигналов |
| Обозначение типа СИ | "Дельта-03" |
| Изготовитель | Общество с ограниченной ответственностью "Логические Системы" (ООО "ЛогиС"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы сейсмических сигналов «Дельта-03» (далее - регистраторы) предназначены для измерений электрических сигналов в виде напряжения переменного тока, поступающих с выходов первичных сейсмопреобразователей (в комплект регистраторов не входят) и преобразования их в цифровой вид.
Входные аналоговые сигналы в виде напряжения переменного тока, поступающие от первичных сейсмопреобразователей преобразуются при помощи 24-разрядного аналогоцифрового преобразователя в цифровой вид для дальнейшей передачи внешним устройствам по интерфейсам связи RS-232 или Ethernet. Регистраторы работают в составе сейсмоизмерительной аппаратуры при проведении региональных сейсмических исследований глубинного строения земной коры, изучения сейсмичности в сейсмических зонах, в зонах больших городов и крупных промышленных объектов, а также для инженерных исследований земной коры. Регистраторы содержат в своём составе 4 идентичных измерительных канала, объединённых в общем корпусе.

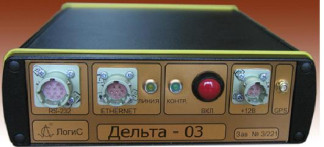

Общий вид средства измерений приведен на рисунках 1 и 2.
А
Идентификационные данные ПО представлены в таблице 1
Таблица 1 - Характеристики метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программа «Библиотека измерительных компонентов программы управления сетью регистраторов сейсмических сигналов ДЕЛЬТА-03» ИТЛЯ.00066.01. |
| Номер версии (идентификационный номер) ПО | 10.0.43 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 9EA52000A270E96373805CC8 49B59F63 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Защита программного обеспечения (далее - ПО) от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой регистратора и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики регистраторов приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В (СКЗ) | от 0 до 1,0 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±1,5 |
| Диапазон рабочих частот, Гц | от 0,1 до 20 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 10 Гц в диапазоне рабочих частот, % | ±1 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 257 х 169 х 61 |
| Масса, кг, не более | 1,3 |
| Напряжение питания постоянного тока, В | от 11,2 до 15 |
| Потребляемая мощность: (при автономной работе/при работе от внешнего источника), В-А, не более | 1,6/1,8 |
| Средняя наработка на отказ, ч | 35000 |
| Условия эксплуатации: | |
| диапазон рабочих температур, °С | от -40 до +60 |
| атмосферное давление, кПа | от 86 до 106 |
| относительная влажность, при температуре окружающего воздуха 30 °С, % | от 20 до 95 |
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регистратор сейсмических сигналов «Дельта-03» | ИТЛЯ.416613.006 | 1 шт. |
| Кабель питания | ИТЛЯ.685621.060 | 1 шт. |
| Кабель порта Ethernet | ИТЛЯ.685621.089 | 1 шт. |
| Антенна магнитная MCX | - | 1 шт. |
| У стройство сменной памяти PCMCIA | - | 1 шт. |
| CD-диск с ПО для совместной работы РСС и ПЭВМ | - | 1 шт. |
| Руководство по эксплуатации | ИТЛЯ.416611.004-02 РЭ | 1 экз. |
| Руководство оператора | ИТЛЯ.00019.01 34 01 | 1 экз. |
| Методика поверки | ИТЛЯ.416611.004-02 МП | 1 экз. |
| Формуляр | ИТЛЯ.416611.004-02 ФО | 1 экз. |
осуществляется по документу ИТЛЯ.416611.004-02 МП «Регистраторы сейсмических сигналов «Дельта-03». Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 07.09.2018 г.
Основные средства поверки: генератор сигналов произвольной формы 33522A, регистрационный номер в Федеральном информационном фонде 52150-12; вольтметр универсальный цифровой GDM-8246, регистрационный номер в Федеральном информационном фонде 26195-03; вольтметр универсальный цифровой быстродействующий В7-43, регистрационный номер в Федеральном информационном фонде 10283-85; источник питания постоянного тока ATN7335, регистрационный номер в Федеральном информационном фонде 42466-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
приведены в эксплуатационном документе.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ИТЛЯ.416611.004-02 ТУ Регистратор сейсмических сигналов «Дельта-03». Технические условия
