Термопреобразователи с унифицированным выходным сигналом ТУС, 73904-19

Термопреобразователи с унифицированным выходным сигналом ТУС предназначены для непрерывных измерений температуры газов, паров, жидкостей, твердых тел и преобразования результатов измерений в унифицированный сигнал постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	73904-19
Наименование СИ	Термопреобразователи с унифицированным выходным сигналом
Обозначение типа СИ	ТУС
Изготовитель	Общество сограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор»), г. Москва
Год регистрации	2019
Срок свидетельства	08.02.2029
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия основан на преобразовании чувствительным элементом значения измеренной температуры в эквивалентный сигнал электрического сопротивления или напряжение постоянного тока и дальнейшего преобразования этого значения в унифицированный выходной сигнал.

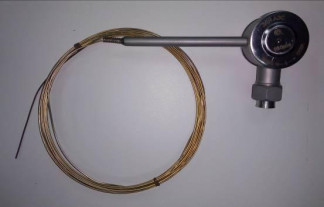

Термопреобразователи с унифицированным выходным сигналом ТУС состоят из сборки первичного преобразователя температуры с коммутационной головкой и измерительного преобразователя аналоговых сигналов, установленных в коммутационную головку.

В качестве первичного преобразователя температуры используются:

- термопреобразователи сопротивления (ТС) СМ-01, СМ-02, СП-01, СП-02 с НСХ преобразования 50М, 100М, 50П, 100П, Pt50, Pt100, Pt500, Pt1000 по ГОСТ 6651-2009;

- преобразователи термоэлектрические (ТП) КТК-01, КТЬ-01, КТК-02, КТЬ-02 с НСХ преобразования термопар типа К, L по ГОСТ 8.585-2001.

В качестве измерительного преобразователя используются преобразователи аналоговых сигналов измерительные НПТ (регистрационный номер в Федеральном информационном фонде 44045-10).

Термопреобразователям с унифицированным выходным сигналом ТУС присваивают условные обозначения, состоящие из следующих квалификационных признаков:

ТУС СБ220 /К^-01(ХК)-И-1,0/ ГР 03-0,16/ НУ420 -40 - +400 °С 1 2 3 4 5 6 7 8 9

1 Наименование

2 Обозначение сборки первичного преобразователя температуры (СБ210 - сборки с ТС, СБ220

- сборки с ТП)

3 Тип и обозначение НСХ первичного преобразователя

4 Тип измерительного спая первичного преобразователя (только для СБ220 «И» - изолированный, «Н» - неизолированный)

5 Длина монтажной части, м

6 Тип и конструктивное исполнение коммутационной головки

7 Длина защитного чехла коммутационной головки

8 Условное обозначение диапазона выходного сигнала от 4 до 20 мА (по заказу от 0 до 5 мА (обозначение - НУ05) и от 0 до 20 мА (обозначение НУ-020))

9 Диапазон измерений температуры

знак

утверждения

типа

Пломбирование термопреобразователей с унифицированным выходным сигналом ТУС не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Первичный преобразователь	СМ-01	СМ-02	СП-01	СП-02	КТК-01	КТК-02	KTL-01	KTL-02
Диапазон измерений температуры, °С	от -50 до +120		от -50 до +400		от -40 до +700		от -40 до +500
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений температуры, у, %	±0,25				±0,5
Пределы допускаемой дополнительной погрешности, вызванной изменением на каждые 10 °С температуры окружающей среды от нормальной от+15 до +25 °С в пределах рабочей температуры окружающей среды	±0,25-у				±0,25-у
Диапазон выходного сигнала, мА	от 4 до 20 (по заказу от 0 до 5; от 0 до 20 мА)
Время изменения показаний при ступенчатом изменении температуры измеряемой среды, с, не более - т0,63 - То,9	20 40	6 10	20 40	6 10	3 4	4 6	3 4	4 6

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
	СМ-01 СП-01	СМ-02 СП-02	КТК-01 КТЪ-01	КТК-02 КТЬ-02
Диаметр монтажной части, мм	8,0	4,0	1,5	4,0
Длина монтажной части, м	от 0,05 до 30,0*		от 0,025 до 25,0*
Тип чувствительного элемента	ТС		ТП
Напряжение питания постоянного тока, В	24 +12 -6
Время установления рабочего режима после подачи напряжения питания, мин, не более	30
Рабочая температура окружающей среды, °С Относительная влажность, %	от -40 до +85 до 95
Назначенный срок службы, лет, не менее - при измерении температуры до +60 °С включ. - при измерении температуры св. +60 до +400 °С включ. - при измерении температуры св. +400 до +700 °С	12 10 5
Средняя наработка на отказ, ч, не менее	40000
Примечание: * - при температуре измеряемой среды выше +300 °С длина монтажной части не менее 0,15 м

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, и на корпус коммутационной головки согласно рисунку 2 методом электрогравировки.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термопреобразователи с унифицированным выходным сигналом ТУС	В соответствии с условным обозначением	1 шт.
Паспорт	ТАДУ 405200.025ПС	1 экз.
Руководство по эксплуатации	ТАДУ 405200.025РЭ	1 экз. на партию
Методика поверки	РТ-МП-5336-442-2018	1 экз. на партию

Поверка

осуществляется по документу РТ-МП-5336-442-2018 «ГСИ. Термопреобразователи с унифицированным выходным сигналом ТУС. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 октября 2018 г.

Основные средства поверки:

- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);

- калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный номер в Федеральном информационном фонде 46576-11);

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);

- термопреобразователи сопротивления 3 разряда по ГОСТ 8.558-2009;

- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
