Стенд измерительный для измерения РТХ антенн и отражательных характеристик объектов в диапазоне частот 1 - 40 ГГц на базе радиоколлиматора МАК-15 ТМСА 1.0-40.0 К 073, 73905-19

Назначение

Стенд измерительный для измерения РТХ антенн и отражательных характеристик объектов в диапазоне частот 1-40 ГГц на базе радиоколлиматора МАК-15 ТМСА 1.0-40.0 К 073 (далее - стенд) предназначен для формирования, усиления, передачи в СВЧ-тракт и приема измерительных сигналов в диапазоне частот от 1 до 40 ГГц.

Описание

Принцип действия стенда основан на формировании генераторами сверхкоротких импульсов, их передачи в СВЧ-тракт при помощи фазостабильных кабелей СВЧ, усиления при помощи усилителей и приема при помощи приемного модуля и приемника TMR 8240.

Управление работой стенда, регистрация результатов измерений и их первичная обработка осуществляется при помощи ПЭВМ с установленным специализированным программным обеспечением.

Стенд измерительный для измерения РТХ антенн и отражательных характеристик объектов в диапазоне частот 1-40 ГГц на базе радиоколлиматора МАК-15 ТМСА 1.0-40.0 К 073 состоит из следующих элементов:

-    приемника сверхширокополосного программно-управляемого TMR 8240 диапазона частот 0-40 ГГц;

-    генераторов сверхкоротких импульсов ТМ020002 Ж01, ТМ0030018УК01 и ТМГ055008Р01;

-    усилителей мощности СВЧ диапазонов частот 1-2, 2-8, 8-18 и 18-40 ГГц;

-    приемного модуля TRIM;

-    усилителей сверхширокополосных малошумящих (МШУ) ТМУ 0140-30 (2шт);

-    СВЧ аттенюаторов и переходов, калибровочного набора 2,9мм;

-    фазостабильных кабелей СВЧ;

-    ПЭВМ, используемой для управления стендом и вычисления результатов измерений;

-    источника бесперебойного питания.

Стенд предназначен для работы в составе компактных полигонов коллиматорного типа, а также других комплексов для измерений радиотехнических характеристик антенн.

Общий вид составных частей стенда приведен на рисунках 1-9.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 2.

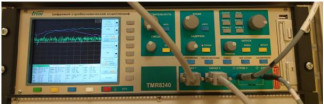

TMR 8240

У силитель 18-40 ГГц

Место для пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

У силитель 8-18 ГГц

У силитель 2-8 ГГц

Источник

бесперебойного

питания

Программное обеспечение

Рисунок 8 - Общий вид СВЧ малошумящего усилителя ТМУ 0140-30

Программное обеспечение (далее - ПО) стенда осуществляет:

-    управление элементами стенда и процессом измерений;

-    обработку результатов измерений и получение значений радиотехнических характеристик испытываемых антенн и отражательных характеристик объектов;

-    представление радиотехнических характеристик испытываемых антенн и отражательных характеристик объектов в виде соответствующих графиков и диаграмм;

-    хранение результатов измерений и значений радиотехнических характеристик испытываемых антенн и отражательных характеристик объектов.

Метрологически значимая часть ПО стенда представляет собой специализированное программное обеспечение «NFMeas», «NFCalc», «PatCalc» «AmrView».

Специализированное ПО «NFMeas» предназначено для настройки стенда и проведения измерений временных сигналов в дальней зоне антенны, для управления стробоскопическим приемником и контроллером перемещения позиционера, а также для сохранения всех данных измерения в файлах.

Специализированное ПО «NFCalc» предназначено для расчета нормируемых характеристик направленности и энергетических характеристик антенн на основе результатов измерений в дальней зоне.

Специализированное ПО «PatCalc» предназначено для расчета РЛХ объектов во временной области.

Специализированное ПО «AmrView» предназначено для визуализации результатов расчетов, выполненных с помощью специализированного программного обеспечения «NFCalc» и «PatCalc».

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на усилитель мощности СВЧ диапазона 18-40 ГГц в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность стенда

Поверка

осуществляется по документу 133-18-11 МП «Инструкция. Стенд измерительный для измерения РТХ антенн и отражательных характеристик объектов в диапазоне частот

1 - 40 ГГц на базе радиоколлиматора МАК-15 ТМСА 1.0-40.0 К 073. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.09.2018 г.

Основные средства поверки:

-    генератор сигналов Agilent N5183A, регистрационный № 40965-09, диапазон частот от 0,1 МГц до 40 ГГц, погрешность установки частоты ± 2,1 х 10-6;

-    аттенюатор ступенчатый программируемый 84908M, регистрационный № 60239-15, диапазон частот от 0 до 50 ГГц, диапазон вводимых ослаблений от 0 до 65 дБ с шагом 5 дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация предприятия-изготовителя
