| Номер в госреестре | 73910-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерений объема, а также хранения нефтепродуктов (нефть, мазут, дизельное топливо) и используются как рабочие емкости для теплоцентралей мощностью 2x0,5 МВт, 2x1,0 МВт, 2x2,0 МВт.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Каждый из резервуаров представляет собой горизонтальную цилиндрическую емкость, состоящую из двух секций: левой (17 м ), служащей для хранения темных нефтепродуктов и правой (3 м3), применяемой для хранения светлых нефтепродуктов. Секции разделены между собой теплоизолированной перегородкой. Каждый резервуар оборудован двумя грузовыми петлями, двумя опорами прямоугольного сечения, двумя смотровыми люками, системой клапанов и загрузочными трубами для темных и светлых нефтепродуктов. С теплоцентралью каждый из резервуаров связан системой трубопроводов, присоединенных к штуцерам подводящих и отводящих теплоноситель и штуцеру дренажа нефтепродуктов от горелок котлов. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованными листами.
Резервуары стальные горизонтальные цилиндрические РГС-20 зав. №№ 313, 314 установлены над грунтом, на территории ГПС «Тингута» АО «Транснефть-Приволга», по адресу: 404184, Российская Федерация, Волгоградская обл., Светлоярский район, ст. Тингута, д. 20.

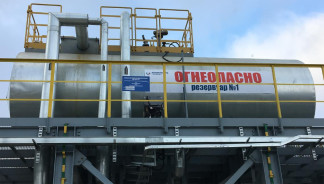

Общий вид резервуаров стальных горизонтальных цилиндрических представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуара стального горизонтального цилиндрического
РГС-20 зав. № 314
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объем, м3 - секция светлых нефтепродуктов, м3 - секция темных нефтепродуктов, м3 | 20,0 (17,0+3,0) 3.0 17.0 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина, мм | 7380 |
| Внутренний диаметр, мм | 2200 |
| Максимальная температура нагрева, °С | |
| - нефть | +45 |
| - мазут | +85 |
| - дизельное(печное) топливо | +20 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -60 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 №№ 313, 314 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PTF040 (регистрационный номер 11735-06), предел допускаемой относительной погрешности измерений объема и объемного расхода жидкости ±0,15 %;
- уровнемер «Струна-М» (регистрационный номер 15669-02), предел допускаемой приведенной погрешности измерений уровня ±1 мм;
- рулетка измерительная металлическая 2-го класса точности Р20У2Г (регистрационный номер 55464-13), класс точности 2;
- рулетка измерительная металлическая типа Р30У2К (регистрационный номер 51171-12), класс точности 2;
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12), предел допускаемой абсолютной погрешности измерения температуры ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.
ГОСТ 8.595 - 2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 16770-86 «Баки для объемных гидроприводов и смазочных систем. Общие технические требования»
