Номер в госреестре | 73912-19 |
Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
Обозначение типа СИ | РГС-10, РГС-40 |
Изготовитель | ЗАО "Липецк Коксохиммонтаж", г.Липецк |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-40 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищами. Категория размещения и климатическое исполнение резервуаров - У1. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемораздаточными для заполнения и опорожнения; люк-замерным, люк-лазом для эксплуатации. Резервуары оснащены молниезащитой и защитой от статического электричества.
Резервуары стальные горизонтальные цилиндрические РГС-10 №№ 5, 6, РГС-40 №№ 1, 4, 7, 8, 9, 10 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») Волгоградского районного нефтепроводного управления, приемо-сдаточного пункта на 915 км Системы измерений количества и показателей качества нефти №724 (Волгоградское РНУ, ПСП на 915км СИКН №724), по адресу: 346009, Ростовская обл., Чертковский р-н, с. Маньково-Калитвенское.

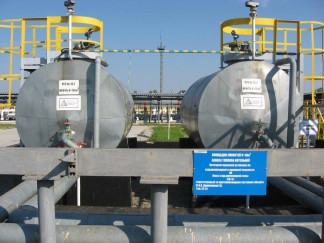

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-40 представлен на рисунках 1-7.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10 и РГС-40 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение | |
Тип резервуара | РГС-10 | РГС-40 |
Номер резервуара | 5 6 | 1 4 7 8 9 10 |
Номинальная вместимость, м3 | 10 | 40 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение | |||||||
Тип резервуара | РГС-10 | РГС-40 | ||||||
Номер резервуара | 5 | 6 | 1 | 4 | 7 | 8 | 9 | 10 |
Габаритные размеры, мм, - Внутренний диаметр - Длина | 2200 2840 | 2200 2840 | 2400 9200 | 2400 9200 | 2400 9200 | 2400 9200 | 2400 9200 | 2400 9200 |
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -45 до +40 от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
1.Резервуар стальной горизонтальный цилиндрический | РГС-10 №№ 5, 6 | 2 шт. |
2 Резервуар стальной горизонтальный цилиндрический | РГС-40 №№ 1, 4, 7, 8. 9, 10 | 6 шт. |
3 Паспорт | - | 8 экз. |
4 Г радуировочные таблицы | - | 8 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ±5% (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-40
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
Зарегистрировано поверок | 8 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
