Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20, 73914-19

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20 (далее - резервуар) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.

Резервуары представляют собой стальные сосуды цилиндрической формы с днищами. Расположение резервуаров - надземное. Тип - резервуары горизонтальные стальные одностенные. Категория размещения и климатическое исполнение резервуаров - УХЛ1. Фундамент резервуаров представляет собой седловые бетонные опоры для резервуаров РГС-5 и металлические стоечные опоры для РГС-20. Основные конструкции резервуаров выполнены из стали 09Г2С. По наружной поверхности резервуары РГС-20 теплоизолируются слоем минеральной ваты и покрываются оцинкованным листом.

Резервуары оборудованы боковыми металлическими лестницами, по периметру которых установлено ограждение. Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемо-раздаточными; люк-замерным, люк-лазом.

Резервуары стальные горизонтальные цилиндрические РГС-5 №108, РГС-20 №№171, 180 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») Волгоградское районное нефтепроводное управление линейная производственно-диспетчерская станция «Кузьмичи» (Волгоградское РНУ ЛПДС «Кузьмичи»), по адресу 404650, Волгоградская обл., Городищенский р-н, п. Кузьмичи.

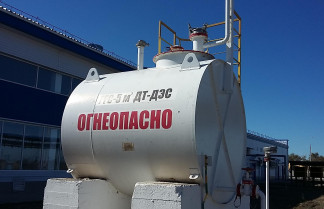

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-20

представлен на рисунках 1-2.

Рисунок 2 - Общий вид резервуаров РГС-20 №№ 171, 180

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-20 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средств измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);

-    Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);

-    Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91);

-    Анализатор-течеискатель АНТ-3М, ПГ±5% (рег. № 39982-08);

3

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-20

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
