| Номер в госреестре | 73915-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | ОАО "Востокнефтепроводстрой", г.Уфа |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные наземные конструкции цилиндрической формы с плоскими днищами. Тип - резервуары горизонтальные стальные цилиндрические одностенные. Категория размещения и климатическое исполнение резервуаров - УХЛ1. Резервуары оборудованы боковой металлической лестницей, по периметру которой установлено ограждение. Резервуары имеют люк замерный для эксплуатации и приемораздаточные патрубки для заполнения и опорожнения.
Резервуары стальные горизонтальные цилиндрические РГС-10 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга»). Местонахождение резервуаров указано в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Номера резервуаров | Местонахождение, адрес |
| РГС-10 №№ 5, 6 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Екатериновка» (Волгоградское РНУ НПС «Екатериновка»), 347604, Ростовская обл., Сальский район, п. Маныч Строй |
| РГС-10 №№ 1,2 | Волгоградское районное нефтепроводное управление линейная производственно-диспетчерская станция «Андреяновская» (Волгоградское РНУ ЛПДС «Андреяновская»), 403435, Волгоградская обл., Кумылженский район, х. Белогорский |
| РГС-10 №№ 3, 4 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Суходольная» (Волгоградское РНУ НПС «Суходольная»), 346172, Ростовская обл., ВерхнеДонской район, ст. Казанская, х. Суходольный |

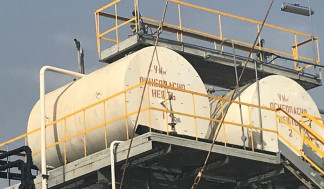

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10 представлен на рисунках 1-4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Место расположения | НПС «Екатериновка» | ЛПДС «Андреяновская» | НПС «Суходольная» | |||
| Номер резервуара | № 5 | № 6 | № 1 | № 2 | № 3 | № 4 |
| Номинальная вместимость, м3 | 10 | 10 | 10 | 10 | 10 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Место расположения | НПС «Екатериновка» | ЛПДС «Андреяновская | НПС «Суходольная» | |||
| Номер резервуара | № 5 | № 6 | № 1 | № 2 | № 3 | № 4 |
| Габаритные размеры, мм, - внешний диаметр - длина | 2200 3050 | 2200 3050 | 2200 2730 | 2200 3000 | 2200 3000 | 2200 2840 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +40 от 84 до 106,7 | |||||
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-10 №№ 1, 2, 3, 4, 5, 6 | 6 шт. |
| 2 Паспорт | - | 6 экз. |
| 3 Г радуировочная таблица | - | 6 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Рулетка измерительная металлическая Р20У2К, с верхним пределом измерений 20 м (рег. № 51171-12);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. №11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ±5 % (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
