| Номер в госреестре | 73916-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочных таблиц резервуаров.
Резервуары представляют собой стальные горизонтальные сосуды цилиндрической формы с плоскими днищами. Категория размещения и климатическое исполнение резервуаров -УХЛ1. Фундамент резервуаров представляет собой металлические стоечные опоры. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары оборудованы боковыми металлическими лестницами, по периметру которой установлено ограждение. По наружной поверхности резервуары теплоизолируются слоем минеральной ваты и покрываются оцинкованным листом.
Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемо-раздаточными для заполнения и опорожнения, люк-замерный, люк-лаз для эксплуатации.
Резервуары стальные горизонтальные цилиндрические РГС-20 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») по адресам представленным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Номера резервуаров | Местонахождение, адрес |
| 254 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Сатаровская» (Волгоградское РНУ НПС «Сатаровская»), 403244, Волгоградская обл., Алексеевский р-н, х. Шарашенский |
| 255 | |
| 137 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Суходольная» (Волгоградское РНУ НПС «Суходольная»), 346172, Ростовская обл., Верхне-Донской р-н, ст. Казанская, х. Суходольный |
| 84 | Волгоградское районное нефтепроводное управление линейная производственнодиспетчерская станция «Ефимовка» (Волгоградское РНУ ЛПДС «Ефимовка»), 403816, Волгоградская обл., Котовский р-н, с. Ефимовка |
| 88 | |
| 226 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Астахово» (Волгоградское РНУ НПС «Астахово»), 403383, Волгоградская обл., Даниловский р-н, п. Профсоюзник |
| 227 | |
| 352 | Волгоградское районное нефтепроводное управление линейная производственнодиспетчерская станция «Красный Яр» (Волгоградское РНУ ЛПДС «Красный Яр»), 403780, Волгоградская обл., Жирновский р-н, п. Красный Яр |
| 353 | |
| 220 | Волгоградское районное нефтепроводное управление линейная производственнодиспетчерская станция «Андреяновская» (Волгоградское РНУ ЛПДС «Андреяновская»), 403435, Волгоградская обл., Кумылженский р-н, х. Белогорский |
| 221 | |
| 228 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Зензеватка» (Волгоградское РНУ НПС «Зензеватка»), 403651, Волгоградская обл., Ольховский р-н, с. Ольховка |
| 229 |

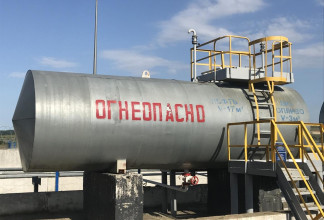

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунках 1-10.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 1 секция 2 секция | 20 3.0 17.0 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм: | |
| - внутренний диаметр | 2000 |
| - длина | 7380 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -60 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Масса, кг, не более | 5000 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-20 №№ 84, 88, 137, 220, 221, 226, 227, 228, 229, 254, 255, 352, 353 | 13 шт. |
| 2 Паспорт | - | 13 экз. |
| 3 Г радуировочная таблица | - | 26 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ±5% (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08);
- Анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
