| Номер в госреестре | 73917-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-5, РГС-10 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10 (далее - резервуар) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.
Резервуары представляют собой стальные горизонтальные сосуды цилиндрической формы с плоскими днищами. Расположение резервуаров надземное. Тип - резервуары горизонтальные стальные одностенные. Категория размещения и климатическое исполнение резервуаров - УХЛ1. Фундамент резервуаров представляет собой седловые бетонные опоры для резервуаров РГС-5 и металлические стоечные опоры для РГС-10. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары оборудованы боковыми металлическими лестницами, по периметру которых установлено ограждение Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемо-раздаточными для заполнения и опорожнения; люк-замерным, люк-лазом для эксплуатации.
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-10 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») по адресам представленным в таблице 1.
Таблица 1- Местонахождение резервуаров
| Номер резервуара | Местонахождение резервуаров, адрес |
| Резервуары стальные горизонтальные цилиндрические РГС-5 | |
| 93 | Волгоградское районное нефтепроводное управление линейная производственно-диспетчерская станция «Ефимовка» (Волгоградское РНУ ЛПДС «Ефимовка»),403816, Волгоградская обл., Котовский р-н, с. Ефимовка |
| 96 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Новомлиново» (Волгоградское РНУ НПС «Новомлиново»), 403820 Волгоградская обл., Котовский р-н, с. Мокрая Ольховка |
| 103 | Волгоградское районное нефтепроводное управление линейная производственно-диспетчерская станция «Красный Яр» (Волгоградское РНУ ЛПДС «Красный Яр»), Волгоградская обл., Жирновский район, п. Красный Яр |
| 92 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Зензеватка» (Волгоградское РНУ НПС «Зензеватка»), Волгоградская обл., Ольховский р-н., с. Ольховка |
| Резервуары стальные горизонтальные цилиндрические РГС-10 | |
| 108, 109 | Волгоградское районное нефтепроводное управление нефтеперекачивающая станция «Караичево» (Волгоградское РНУ НПС «Караичево») 404363, Волгоградская обл., Котельниковский р-н, х. Караичев |

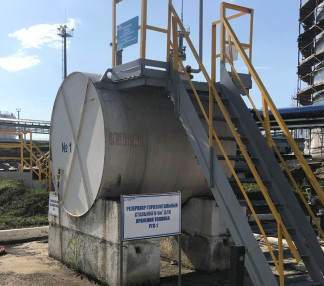

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10 представлен на рисунках 1-6.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-10 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Тип резервуара | РГС-5 | РГС-10 |
| Номер резервуара | 92 93 96 103 | 108 109 |
| Номинальная вместимость, м3 | 5,6 | 11 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | |
| Наименование характеристики | Значение | ||
| Тип резервуара | РГС-5 | РГС-10 | |
| Номер резервуара | 92 | 93 96 103 | 108 109 |
| Габаритные размеры, мм, - внутренний диаметр | 1900 | 2180 | |
| - длина | 2060 | 3016 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -4 5 до +40 от 84 до 106,7 | ||
| Масса, кг | 1150 | 2320 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-5 №№ 92, 93, 96, 103 | 4 шт. |
| 2 Резервуар стальной горизонтальный цилиндрический | РГС-10 №№ 108, 109 | 2 шт. |
| 3 Паспорт | - | 6 экз. |
| 4 Г радуировочная таблица | - | 6 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5 % (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-10
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
