| Номер в госреестре | 73918-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | ООО "Инвэнт-Технострой", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов
Принцип действия резервуара основан на измерении нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой подземный горизонтальный цилиндрический сосуд с днищами. Основные элементы конструкции резервуары изготовлены из стали 09Г2С. Климатическое исполнение - У1. Резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемораздаточными; люк-замерным, люк-лазом.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 № 53 установлен на территории АО «Транснефть - Приволга» Волгоградское районное нефтепроводное управление приемно-сливной пункт «Волгоградский», (Волгоградское РНУ ПСП «Волгоградский»), по адресу 400029, г. Волгоград, пр. 40 лет ВКСМ, д.55.

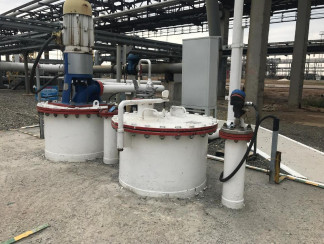

Общий вид места установки и эскиз резервуара стального горизонтального цилиндрического РГС-12,5 представлены на рисунках 1-2.
Рисунок 2 - Эскиз резервуара
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - внутренний диаметр | 2000 |
| - длина | 4300 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -45 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-12,5 № 53 | 1 шт. |
| 2 Паспорт | - | 1 экз. |
| 3 Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1мм (рег. № 15669-02);
- рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);
3
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
ТУ 3615-008-47206430-11 «Резервуары горизонтальные номинальным объемом до 100 м3 включительно и давлением до 0,07 МПа»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
