| Номер в госреестре | 73919-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | ОАО "Востокнефтепроводстрой", г.Уфа |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные горизонтальные сосуды цилиндрической формы с плоскими днищами. Тип - резервуары горизонтальные стальные одностенные. Резервуары оборудованы боковой металлической лестницей, по периметру которой установлено ограждение. Резервуары имеют люк замерный для эксплуатации и приемораздаточные патрубки для заполнения и опорожнения.
Резервуары стальные горизонтальные цилиндрические РГС-10 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга»). Расположение указано в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Номера резервуаров | Местонахождение, адрес |
| Резервуары горизонтальные стальные РГС-10 | |
| 1е, 2е | Бугурусланское районное нефтепроводное управление блочная кустовая насосная станция «Ерзовка» (Бугурусланское РНУ БКНС «Ерзовка»), 446420, Самарская обл., Кинель-Черкасский район, с. Ерзовка |
| 1,2 | Бугурусланское районное нефтепроводное управление блочная кустовая насосная станция «Бугуруслан» (Бугурусланское РНУ БКНС «Бугуруслан»), 446450, Оренбургская обл., г. Бугуруслан, Пониклинское шоссе |

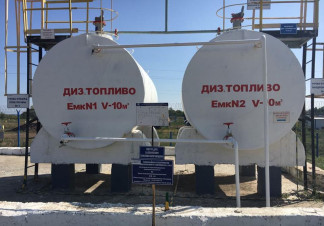

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10 представлен на рисунках 1-2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Номер резервуара | 1е | 2е | 1 | 2 |
| Габаритные размеры, мм: - диаметр - длина | 2203 3035 | 2214 3060 | 2203 3035 | 2214 3060 |
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от -60 до +40 | |||
| - атмосферное давление, кПа | от 84 до 106,7 | |||
Наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной горизонтальный цилиндрический | РГС-10 №№ 1, 2, 1е, 2е | 4 шт. |
| 2 Паспорт | - | 4 экз. |
| 3 Г радуировочные таблицы | - | 4 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- Уровнемер «Струна-М» от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ±5 % (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
