| Номер в госреестре | 73920-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочных таблиц резервуаров.
Резервуары представляют собой стальной горизонтальный сосуд цилиндрической формы с днищами. Расположение резервуара - наземное. Тип - резервуары горизонтальные стальные одностенные. Категория размещения и климатическое исполнение резервуаров - УХЛ1. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары оборудованы боковой металлической лестницей, по периметру которой установлено ограждение. Резервуары имеют люк замерный для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Резервуары стальные горизонтальные цилиндрические РГС-20 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») по адресам, представленным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Номера резервуаров | Местонахождение, адрес |
| 88 | Бугурусланское районное нефтепроводное управление нефтеперекачивающая станция «Похвистнево» (Бугурусланское РНУ НПС «Похвистнево»), 446450, Самарская обл., г. Похвистнево, Ибряйкинское шоссе |
| 275 | Бугурусланское районное нефтепроводное управление нефтеперекачивающая станция «Кротовка» (Бугурусланское РНУ НПС «Кротовка»), 446320, Самарская обл., Кинель-Черкасский р-н, с. Кротовка |
| 276 | |
| 6505 | Бугурусланское районное нефтепроводное управление нефтеперекачивающая станция «Бавлы» (Бугурусланское РНУ НПС «Бавлы»), 423930, Республика Татарстан, г. Бавлы, ул. Площадка нефтепровода |

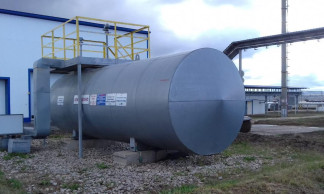

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунках 1 -3.
Рисунок 3 - Общий вид резервуара РГС-20 № 6505
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-20 |
| Номинальная вместимость, м3: - 1 секция - 2 секция | 20 3.0 17.0 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Тип резервуара | РГС-20 | |||
| Номер резервуара | 88 | 275 | 276 | 6505 |
| Габаритные размеры, мм: - диаметр | 2250 | 2200 | 1990 | |
| - длина | 7460 | 7380 | 7380 | |
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +40 от 84 до 106,7 | |||
| Масса, кг, не более | 5000 | |||
наносится на титульный лист технического паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуары стальные горизонтальные цилиндрические | РГС-20 №№ 88, 275, 276, 6505 | 4 шт. |
| 2 Паспорт | - | 4 экз. |
| 3 Г радуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15% (рег. № 11735-06);
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
- Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
