Резервуар стальной горизонтальный цилиндрический РГСД-20, 73922-19

Назначение

Резервуар стальной горизонтальный цилиндрический РГСД-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска дизельного топлива.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Резервуар представляет собой стальной сосуд цилиндрической формы со сферическими днищами. Расположение резервуара - надземное. Тип - резервуар горизонтальный стальной двустенный. Категория размещения и климатическое исполнение резервуаров - У1. Основные конструкции резервуара выполнены из стали марки Ст3сп5. Резервуар оборудован боковой металлической лестницей, по периметру которой установлено ограждение. Резервуар имеет люк замерный для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.

Резервуар стальной горизонтальный цилиндрический РГСД-20 расположен на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») Бугурусланского районного нефтепроводного управления нефтеперекачивающей станции «Похвистнево» (Бугурусланское РНУ НПС «Похвистнево»), по адресу: 446450, Самарская обл., г. Похвистнево, Ибряйкинское шоссе.

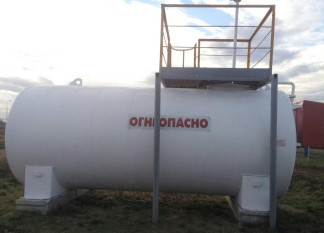

Общий вид резервуара стального горизонтального цилиндрического РГСД-20 представлен на рисунке 1.

ТТТШТТГ

Г №

Рисунок 1 - Общий вид резервуара

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15% (рег. № 11735-06);

-    Уровнемер «Струна-М» от 0 до 4000 мм, ПГ± 1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);

-    Секундомер механичсекий СОСпр; (0-60)мин; ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);

-    Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСД-20

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
