Резервуары горизонтальные стальные цилиндрические РГС-16, РГС-25, 73924-19

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-16, РГС-25 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные сосуды цилиндрической формы с усечено-коническими днищами. Расположение резервуара - подземное. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары имеют люк-лаз, люк замерный для эксплуатации резервуаров, а так же патрубки для установки оборудования и приемораздаточные патрубки для заполнения и опорожнения.

Резервуары горизонтальные стальные цилиндрические РГС-16 №33, РГС-25 №52 расположены на территории Акционерного общества «Транснефть - Приволга» Саратовское районное нефтепроводное управление системы измерения количества и показателей качества нефти №414 (Саратовское РНУ СИКН №414), по адресу 410022, г. Саратов, ул. Брянская, д. 1.

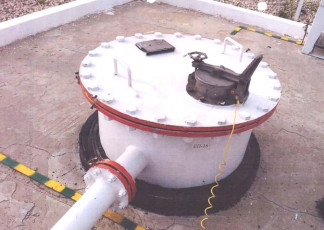

Общий вид резервуаров РГС-16, РГС-25 представлен на рисунках 1-4.

Программное обеспечение

Рисунок 3 - Общий вид эскиза резервуара РГС-16 № 33

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);

-    Уровнемер «Струна-М» от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);

-    Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);

-    Анализатор-течеискатель АНТ-3М, ПГ±5 % (рег. № 39982-08);

3

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-16, РГС-25

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
